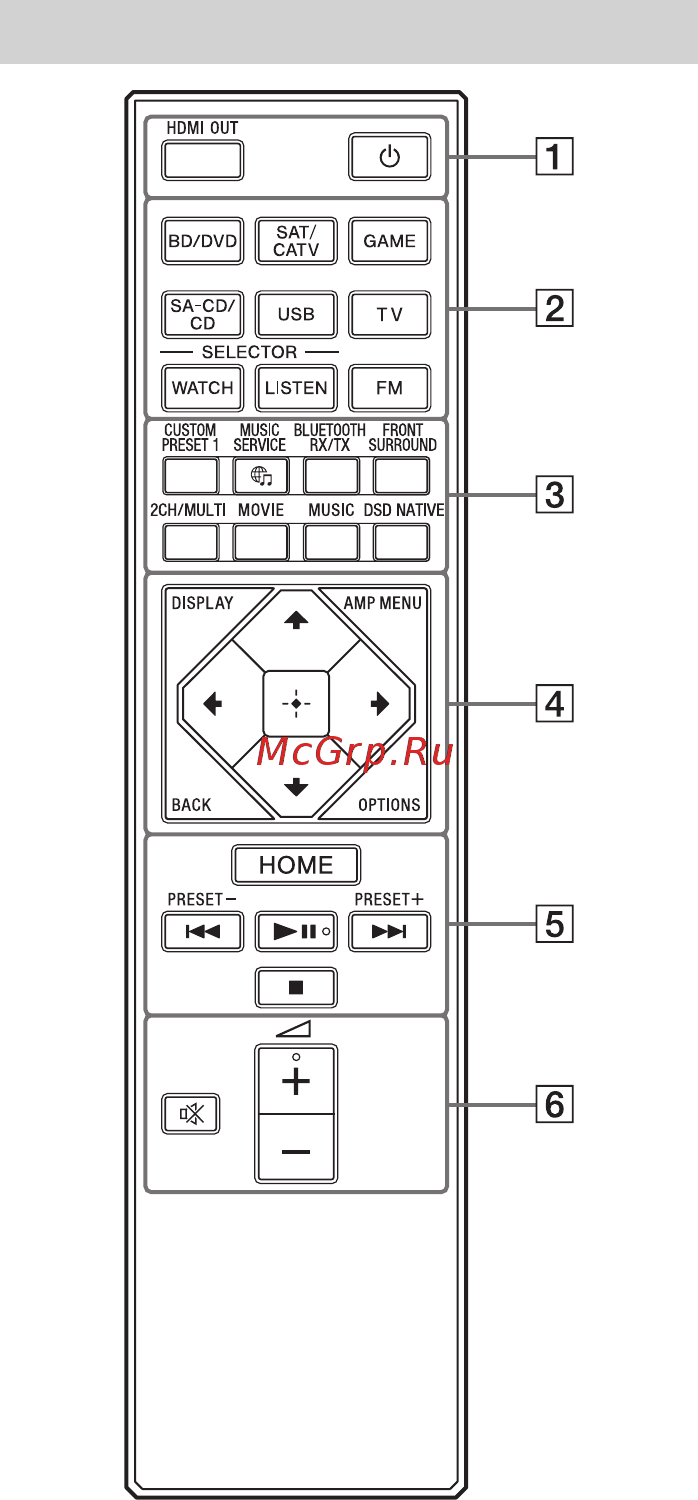

Пульт ДУ
1 1 (питание)
Нажимайте для включения ресивера или пере-
ключения его в режим ожидания.
HDMI OUT
Позволяет переключать выход для двух теле-
визоров, подключенных к разъемам HDMI OUT
A (TV) и HDMI OUT B/HDMI ZONE.
Когда в меню [HDMI Settings] (настройки HDMI)
для параметра [HDMI Out B Mode] (режим
выхода В HDMI) установлена настройка [Main]
(главный), выход переключается последова-
тельно между HDMI A, HDMI В, HDMI A+B
и HDMI OFF при каждом нажатии кнопки. Если
для параметра [HDMI Out B Mode] (режим
выхода В HDMI) установлена настройка [Zone]
(зона), выход переключается между HDMI A
и HDMI OFF при каждом нажатии кнопки.
Чтобы выключить подачу сигнала на выходы
HDMI OUT A (TV) и HDMI OUT B/HDMI ZONE,
выберите HDMI OFF.
2 Кнопки выбора входного сигнала
BD/DVD, SAT/CATV, GAME, SA-CD/CD,
USB, TV, FM
Позволяют выбрать входной канал, к которому
подключено внешнее оборудование. Нажатие
любой из этих кнопок приводит к включению
ресивера.
WATCH, LISTEN
Позволяет напрямую отображать экран Watch
(смотреть) или Listen (слушать) без необходи-
мости его выбора в главном меню.
Для отображения экрана просмотра (Watch)
нажмите кнопку WATCH, а для отображения
экрана прослушивания (Listen) нажмите кнопку
LISTEN. Затем для выбора входа, который
хотите просмотреть, нажимайте кнопку WATCH
или LISTEN.
3 CUSTOM PRESET 1
Позволяет сохранять и вызывать из памяти
различные настройки ресивера. Нажмите для
выбора пользовательской предварительной
настройки. Нажмите и удерживайте в нажатом
положении для сохранения текущих настроек
в памяти предварительной настройки.
MUSIC SERVICE
Если на данном ресивере прослушивается
потоковая музыка из Spotify
1), 2)
, нажмите
кнопку MUSIC SERVICE для воспроизведения
музыки точно с того места, на котором воспро-
изведение было прервано.
Более подробная информация по управлению
приводится в Справочном руководстве.
BLUETOOTH RX/TX
Позволяет переключать [Bluetooth Mode] (ре-
жим Bluetooth) между [Receiver] (приемник)
и [Transmitter] (передатчик).
В режиме [Receiver] ресивер получает и выво-
дит аудиосигналы от проигрывателя.
В режиме [Transmitter] ресивер передает ау-
диосигналы на наушники/акустические систе-
мы BLUETOOTH.
FRONT SURROUND, 2CH/MULTI,
MOVIE, MUSIC
Позволяет выбрать звуковое поле.
DSD NATIVE
Позволяет активировать функцию DSD Native.
4 DISPLAY
Нажимайте, чтобы вывести информацию на
экран телевизора.
AMP MENU
Нажимайте для вывода на дисплей меню
управления ресивером.
BACK
Нажимайте, чтобы вернуться в предыдущее
меню или выйти из меню, когда на экране
телевизора показано меню или экранная ин-
струкция.
