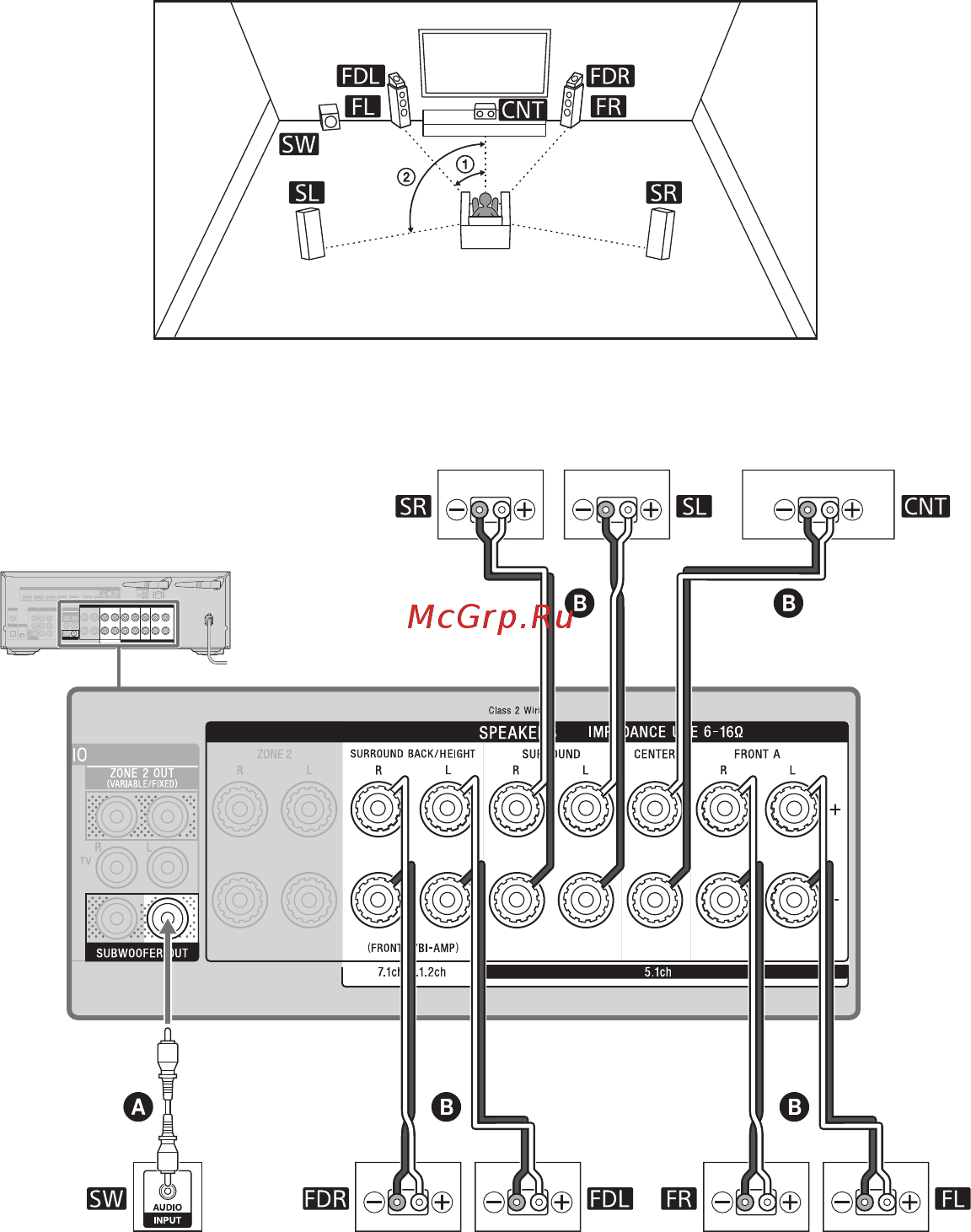

5.1.2-канальная звуковоспроизводящая система
с акустическими системами Dolby Atmos
1
30˚
2
100˚ – 120˚
Фронтальные АС
с Dolby Atmos*
Пространственные АС
Фронтальные АССабвуфер
Центральная АС
A Монофонический аудиокабель (в комплект не входит)
B Кабель подключения акустических систем (в комплект не входит)
* После подключения установите для параметра [Speaker Pattern] (формат звуковоспроизводящей систе-
мы) в меню [Speaker Settings] (настройки акустических систем) настройку [5.1.2 (FD)].
