Подготовка
35
Подключение устройств, не имеющих разъемов HDMI
Перед подключением кабелей обязательно отсоедините кабель электропитания.

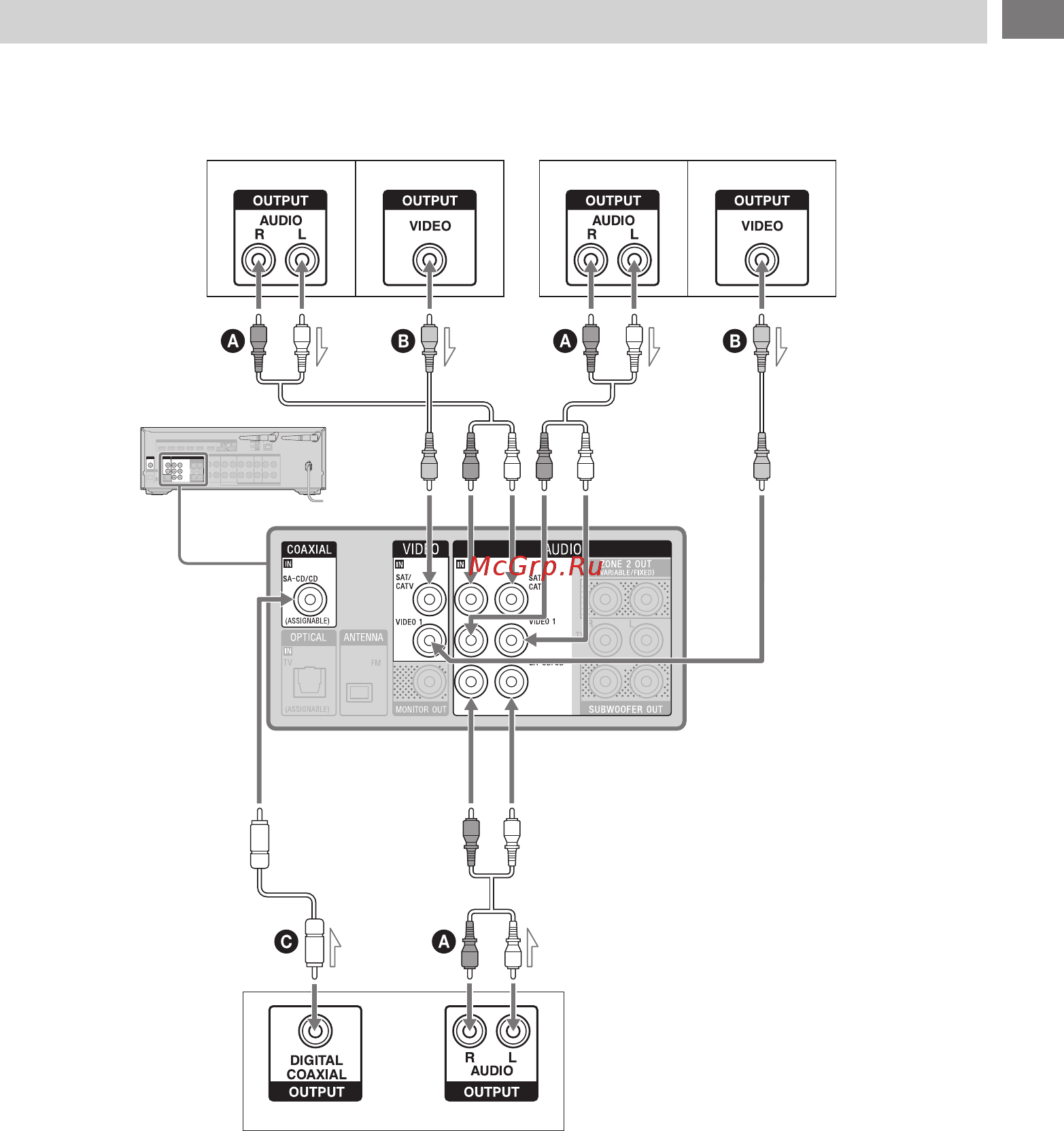

Аудиосигналы
Приемник кабельного
или спутникового вещания
Видеомагнитофон, DVD-рекордер,
камкордер, игровая приставка
Видеосигналы
Аудиосигналы
или
Проигрыватель Super Audio CD, проигрыватель CD,
проигрыватель виниловых дисков*
Аудиосигналы Видеосигналы
A Кабель передачи аудиосигнала (в комплект не входит)
B Кабель передачи видеосигнала (в комплект не входит)
C Коаксиальный цифровой кабель (в комплект не входит)
* Для подключения проигрывателя виниловых дисков, который имеет только выходной разъем PHONO,
потребуется между проигрывателем и ресивером подключить фонокорректор (не входит в комплект).
