Подготовка
39

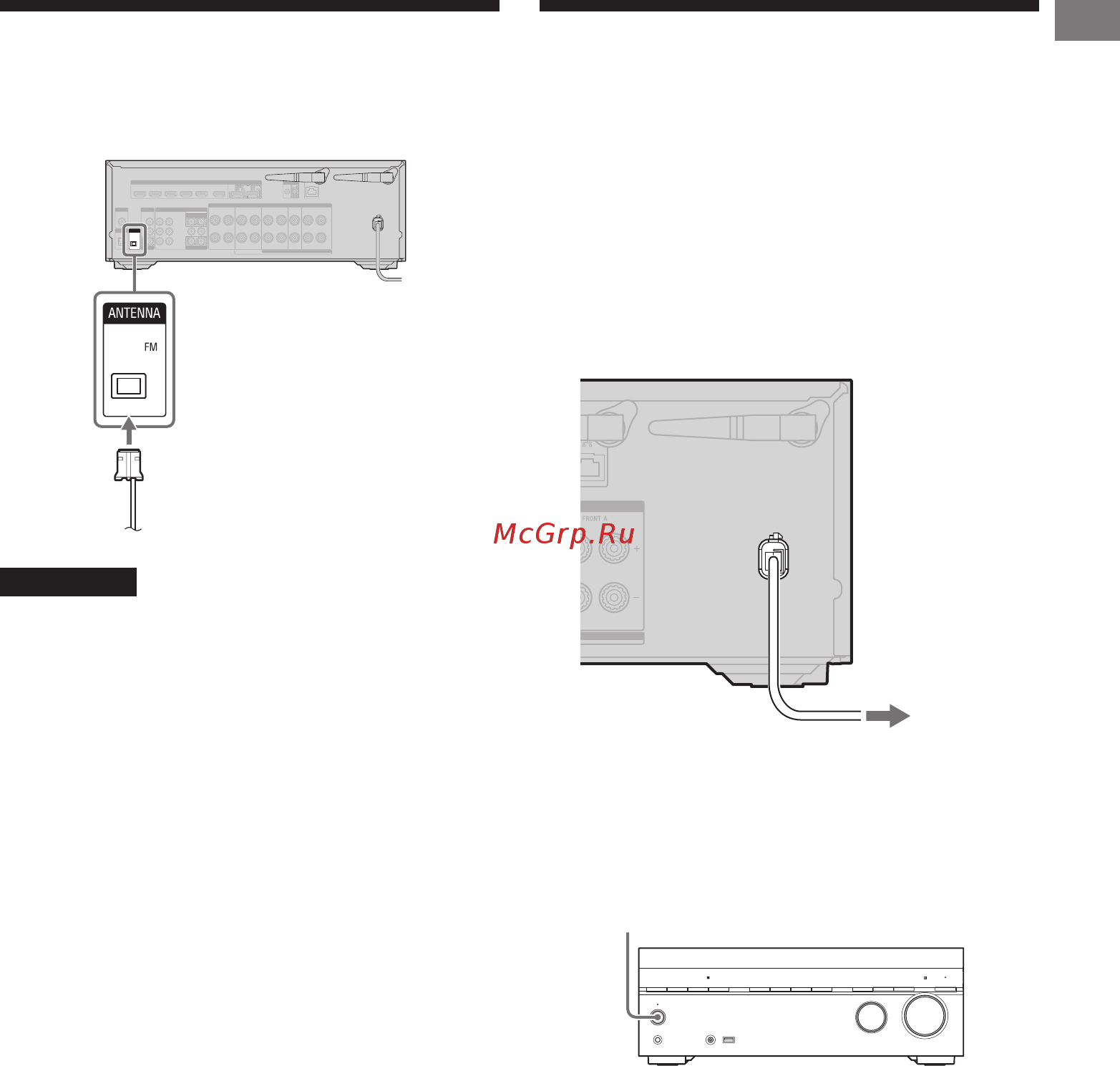

Подключение антенны
Перед подключением антенны обязательно
отсоедините кабель электропитания.
Проволочная FM-антенна
(входит в комплект)
Примечания
• Обязательно полностью разверните и вытяните
проволочную FM-антенну.
• После подключения расположите проволочную
FM-антенну по возможности горизонтально.
Подключение кабеля
электропитания
Перед тем как подключить кабель питания
ресивера к электрической розетке, обяза-
тельно подсоедините к ресиверу акустиче-
ские системы и другие устройства.
1 Подсоедините кабель питания
ресивера к электрической ро-
зетке.
К электрической
розетке
2 Для включения ресивера на-
жмите кнопку 1 (питание).
1
Также ресивер можно включить, нажав
кнопку 1 (питание) на пульте ДУ. Для
выключения ресивера нажмите кнопку 1
(питание) еще раз.
