15

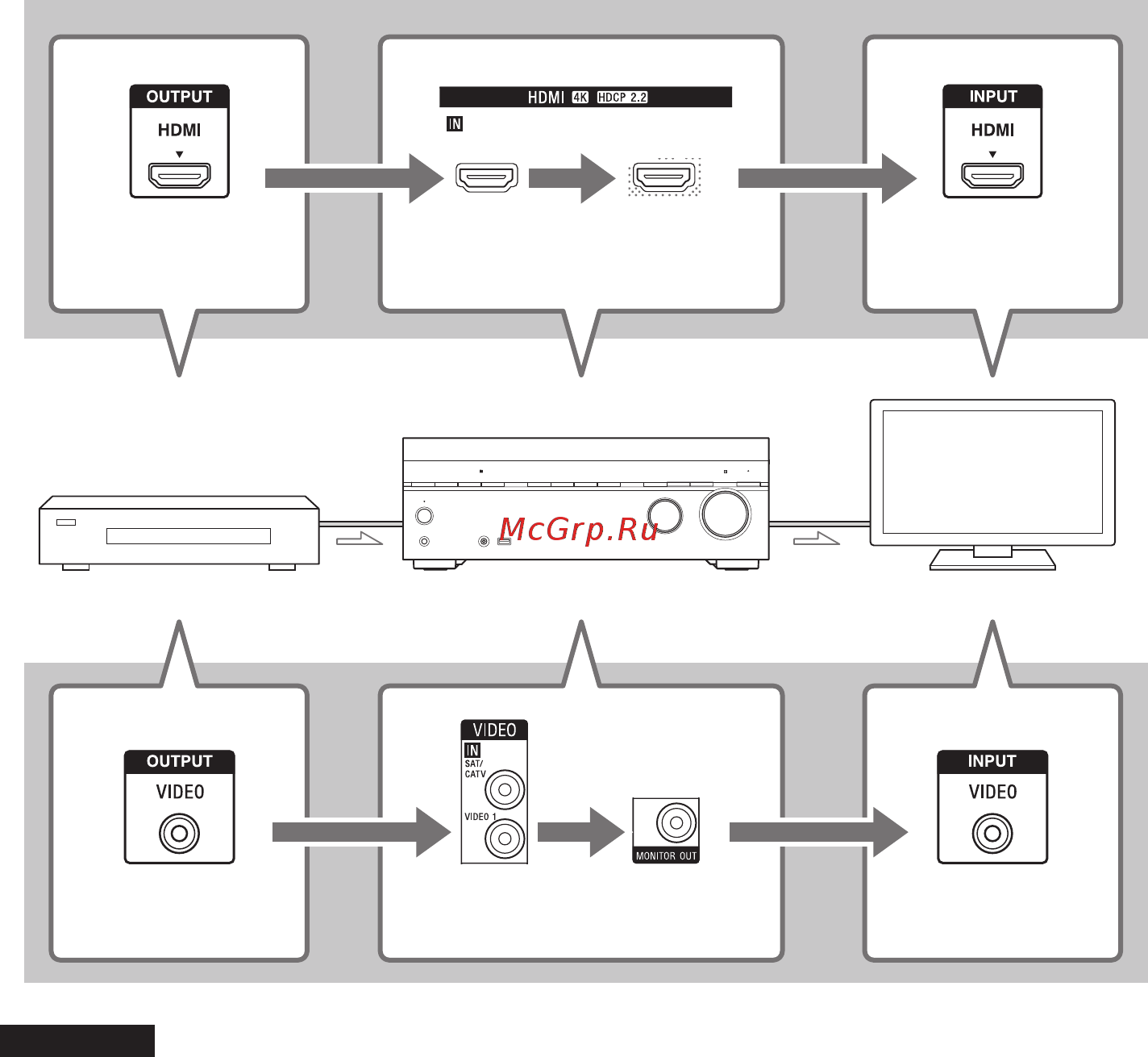

О вводе/выводе видеосигналов
Поступающие на вход HDMI IN данного ресивера цифровые видеосигналы выводятся только
через разъемы HDMI OUT A (TV) или HDMI OUT B/HDMI ZONE. Поступающие на разъем VIDEO
IN аналоговые видеосигналы выводятся только через разъемы MONITOR OUT.
При соединении ресивера, аудиовизуального устройства и телевизора используйте для
справки следующие схемы.
Разъем HDMI OUT Любой
из разъемов
HDMI IN
HDMI OUT A (TV)
или HDMI OUT B/
HDMI ZONE
Разъем HDMI IN
Аудиовизуальное устройство Ресивер Телевизор
Разъем VIDEO OUT VIDEO IN Разъем VIDEO INMONITOR OUT
Примечание
При подключении телевизора к разъему MONITOR OUT главное меню данного ресивера не отображается
на экране телевизора. Для управления данным ресивером с помощью меню на экране телевизора подклю-
чайте телевизор к разъемам HDMI OUT A (TV) или HDMI OUT B/HDMI ZONE.
