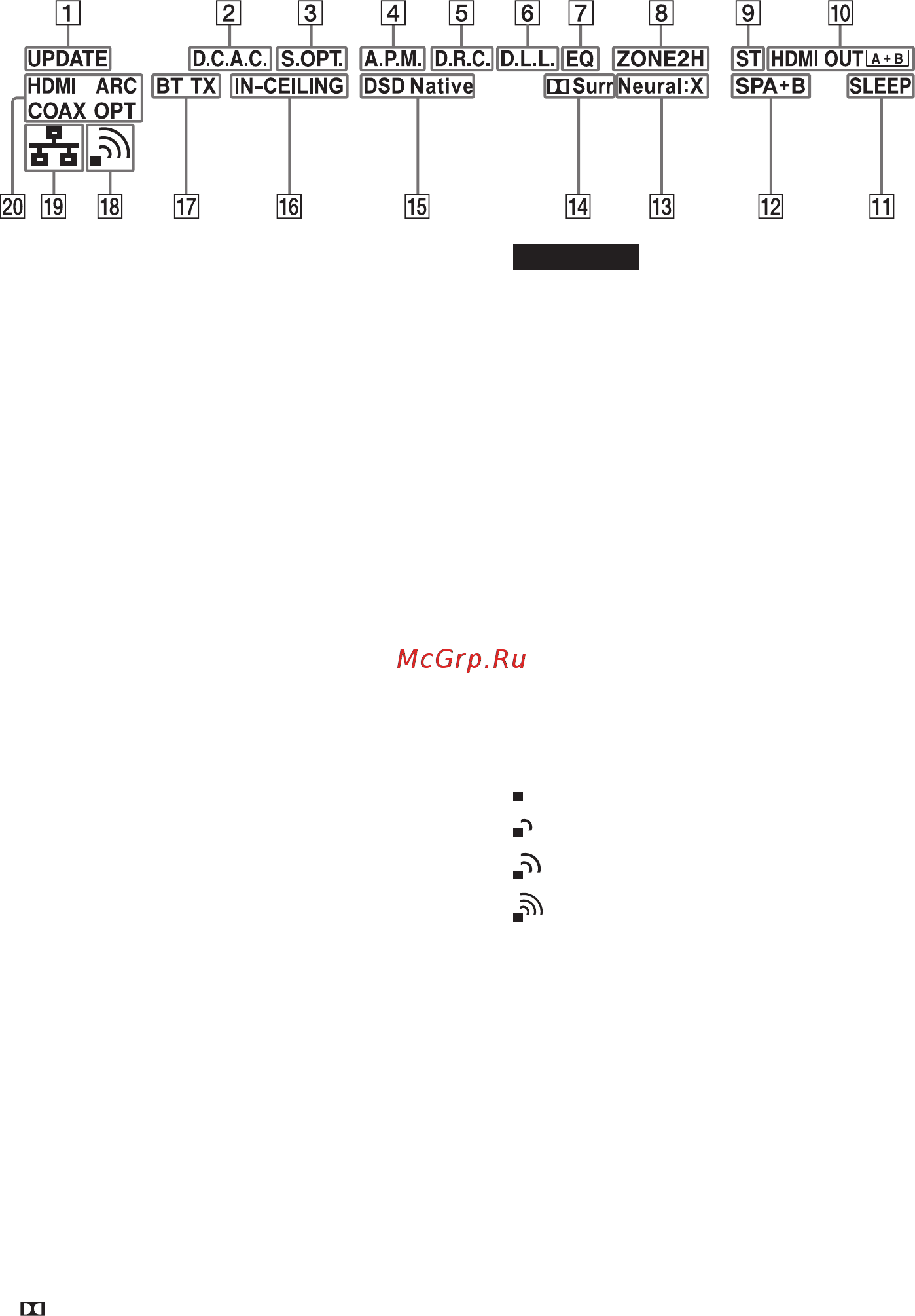

1 UPDATE
Загорается, когда доступно новое программ-
ное обеспечение.
2 D.C.A.C.
Загорается, когда применяются результаты,
полученные при измерении с помощью функ-
ции автоматической калибровки (D.C.A.C. EX).
3 S.OPT
Загорается, когда активирована функция
Sound Optimizer (оптимизатор звучания).
4 A.P.M.
Загорается, когда активирована функция
A.P.M. (Automatic Phase Matching – автомати-
ческое согласование фазы). Функцию A.P.M.
можно настроить только в режиме D.C.A.C.
(Digital Cinema Auto Calibration – цифровая
кинематографическая автокалибровка).
5 D.R.C
Загорается, когда активирована функция DRC
(Dynamic Range Compression – сжатие динами-
ческого диапазона).
6 D.L.L.
Загорается, когда активирована функция D.L.L.
(Digital Legato Linear).
7 EQ
Загорается, когда активирован эквалайзер.
8 ZONE2, ZONE H
Индикатор ZONE2 загорается, когда включено
питание зоны 2.
Индикатор ZONE H загорается, когда включено
питание зоны HDMI.
9 ST
Загорается, когда ресивер настроен на сте-
реофонический прием FM-радиовещания.
0 Выход HDMI OUT A + B
Показывает, на какие разъемы HDMI OUT в на-
стоящее время выводятся аудио/видеосигналы.
qa SLEEP
Загорается, когда активирован таймер отключения.
qs Индикатор выбранной конфигурации
акустики (стр. 41)
qd Neutral: X
Загорается, когда активировано декодирова-
ние DTS Neutral: X.
qf Surr
Загорается, когда активировано декодирова-
ние Dolby Surround.
Примечание
В зависимости от выбранной конфигурации
звуковоспроизводящей системы данные инди-
каторы могут не загораться.
qg DSD Native
Загорается, когда активирована функция вос-
произведения DSD Native.
qh IN-CEILING
Загорается, когда активирован режим In-Ceiling
Speaker Mode (режим потолочной акустиче-
ской системы).
qj Индикатор BLUETOOTH
Индикатор BT загорается, когда установлено
соединение с устройством BLUETOOTH. Мига-
ет в процессе установления соединения.
Индикатор BT TX загорается, когда подключен-
ное к ресиверу аудиовизуальное устройство
передает аудиосигналы на наушники/акусти-
ческие системы BLUETOOTH.
qk Индикатор мощности сигнала бес-
проводной сети LAN
Индикатор загорается, показывая мощность
сигнала беспроводной сети LAN.
Нет сигнала.
Слабый сигнал.
Средний сигнал.
Сильный сигнал.
ql Индикатор проводной сети LAN
Загорается при подключении кабеля LAN.
w; Индикатор входа
Загорается, показывая текущий используемый
вход.
HDMI
На выбранный входной разъем HDMI подаются
цифровые сигналы.
ARC
Выбран вход TV и обнаружены сигналы ARC
(Audio Return Channel – канал возврата аудио-
сигнала).
COAX
На входной разъем COAXIAL подаются цифро-
вые сигналы.
OPT
На входной разъем OPTICAL подаются цифро-
вые сигналы.
