Подготовка
23

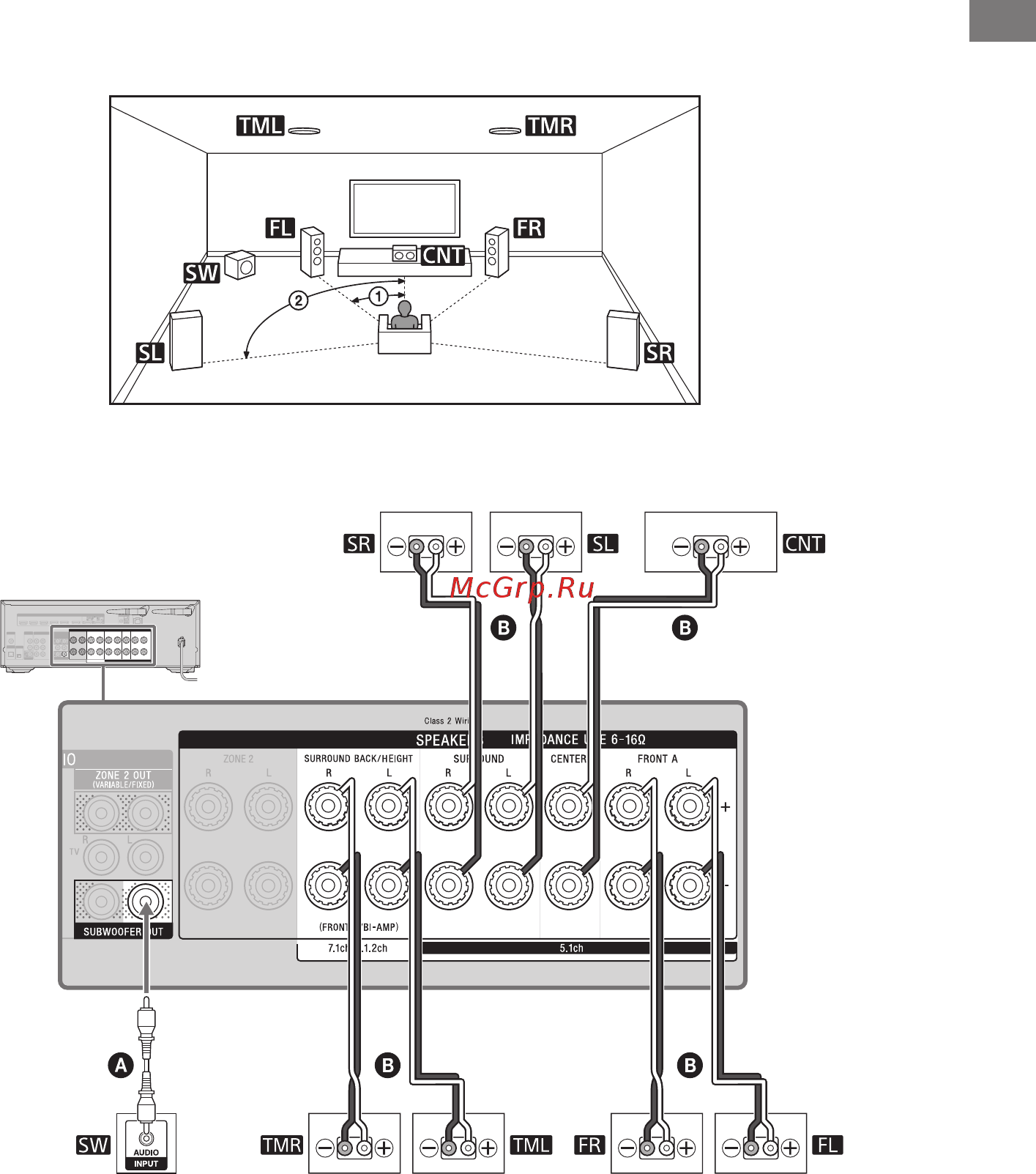

5.1.2-канальная звуковоспроизводящая система с верхними
средними акустическими системами
1
30˚
2
100˚ – 120˚
Верхние средние АС*
Пространственные АС
Фронтальные АССабвуфер
Центральная АС
A Монофонический аудиокабель (в комплект не входит)
B Кабель подключения акустических систем (в комплект не входит)
* После подключения установите для параметра [Speaker Pattern] (формат звуковоспроизводящей систе-
мы) в меню [Speaker Settings] (настройки акустических систем) настройку [5.1.2 (ТМ)].
