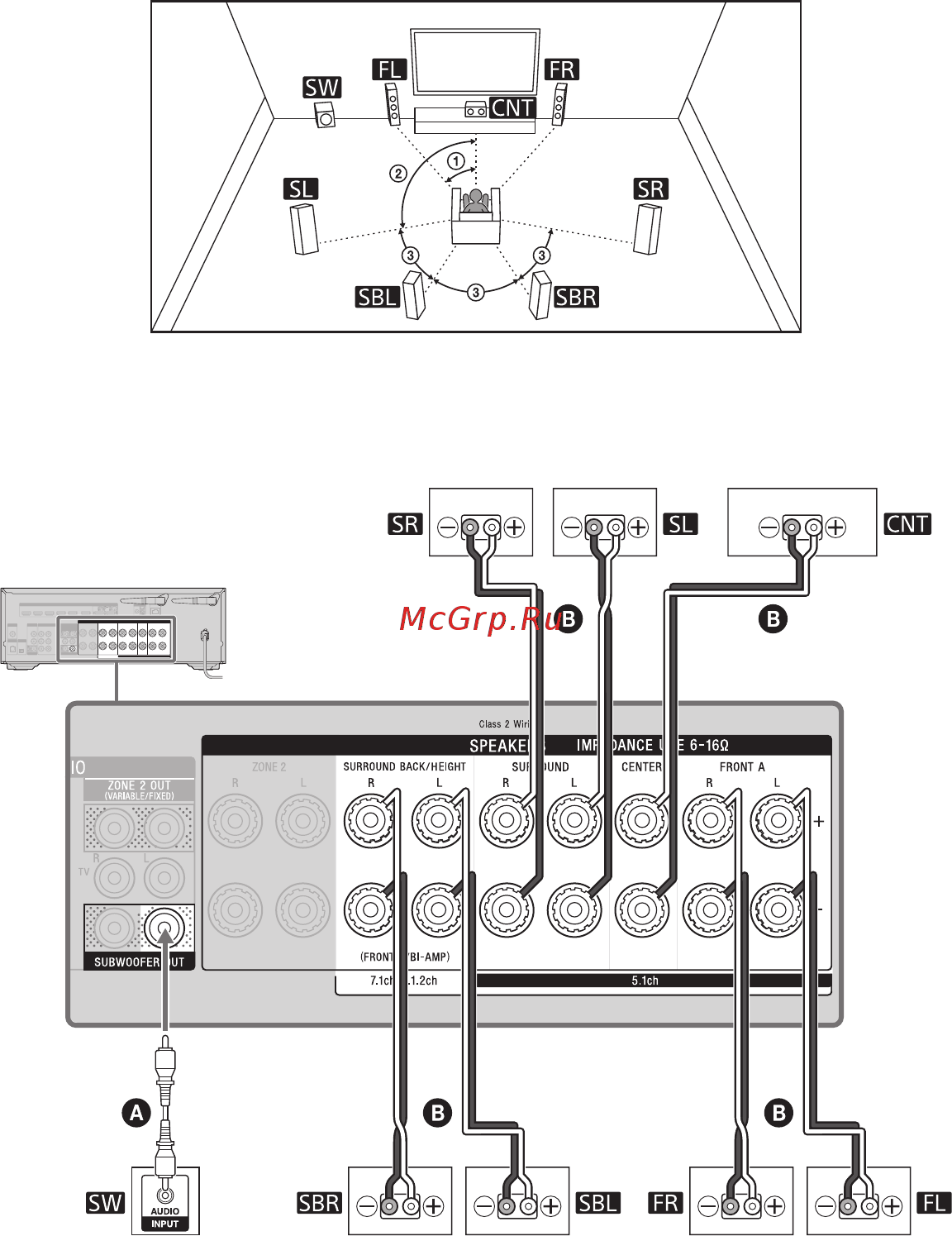

7.1-канальная звуковоспроизводящая система с тыловыми
акустическими системами пространственного звучания
1
30˚
2
100˚ – 120˚
3
Тот же угол
Пространственные тыловые АС*
Пространственные АС
Фронтальные АССабвуфер
Центральная АС
A Монофонический аудиокабель (в комплект не входит)
B Кабель подключения акустических систем (в комплект не входит)
* Если подключается только одна акустическая система тылового канала пространственного звучания,
используйте клеммы выхода L (+/–, левый канал).
После подключения выберите в меню [Speaker Settings] (настройки акустических систем) для параметра
[Speaker Pattern] (формат звуковоспроизводящей системы) настройку только с одной акустической си-
стемой тылового канала пространственного звучания.
