Подготовка
41

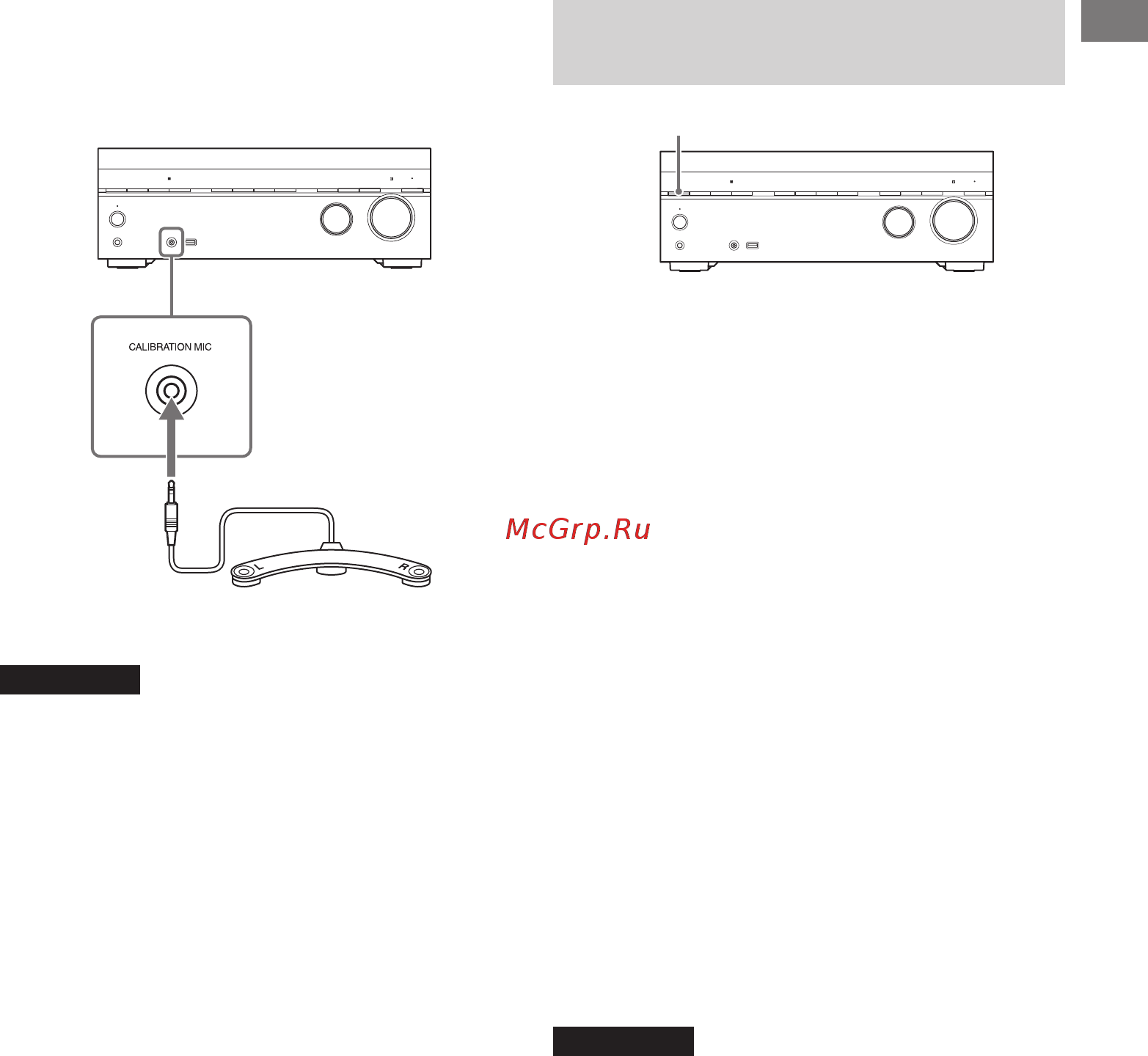

• Подключите входящий в комплект кали-
бровочный микрофон к разъему
CALIBRATION MIC. Установите калибро-
вочный микрофон в точке обычного про-
слушивания.
Калибровочный микрофон
(входит в комплект)
Примечания
• Во время проведения калибровки акустические
системы воспроизводят очень громкое звучание.
При этом уровень громкости отрегулировать невоз-
можно. Помните об этом, если при настройке при-
сутствуют дети. Также не забывайте и о соседях.
• Если перед проведением автоматической кали-
бровки с помощью соответствующей функции
был отключен звук, действие этой функции будет
отменено автоматически.
• При использовании акустических систем специ-
альной конструкции, например, дипольных аку-
стических систем, возможно, не удастся прове-
сти правильные измерения или использовать
функцию автоматической калибровки.
• Если измерение закончится неудачно, после
появления сообщения выберите [Retry] (повто-
рить). Для получения подробной информации
о коде ошибки и сообщении с предупреждением
обратитесь к разделу «Список сообщений после
проведения автоматической калибровки» (стр. 57).
Для отмены автоматической
калибровки
Для отмены функции автоматической кали-
бровки во время проведения измерений
выполните одно из следующих действий:
– Нажмите кнопку 1 (питание).
– Нажмите кнопку выбора входа на пульте
ДУ или поверните ручку INPUT SELECTOR
на ресивере.
– Нажмите кнопку % (отключение звука),
MUSIC или AMP MENU.
– Нажмите кнопку SPEAKERS на ресивере.
– Измените уровень громкости.
– Подключите к ресиверу наушники.
Выбор фронтальных
акустических систем
SPEAKERS
Последовательно нажимайте
кнопку SPEAKERS.
Проверить выбранные выходы подключения
акустических систем можно по индикации на
дисплее.
• SPА: Акустические системы, подключен-
ные к выводам SPEAKERS FRONT A.
• SPВ*: Акустические системы, подключен-
ные к выводам SPEAKERS SURROUND
BACK/HEIGHT (FRONT B/BI-AMP).
• SPA+B*: Акустические системы, подклю-
ченные к выводам SPEAKERS FRONT A
и SPEAKERS SURROUND BACK/HEIGHT
(FRONT B/BI-AMP) (параллельное подклю-
чение).
• (Нет): На дисплее появляется индикация
SPK OFF. На выходы подключения акусти-
ческих систем никакие аудиосигналы не
подаются.
* Чтобы иметь возможность выбирать настройку
SPB или SPA+B, в меню [Speaker Settings] (на-
стройки акустических систем) установите для
параметра [Surround Back Speakers Assign] (на-
значение тыловых акустических систем простран-
ственного звучания) настройку [Front B] (фрон-
тальные акустические системы В).
Примечание
Если к ресиверу подключены наушники, данная
настройка недоступна.
