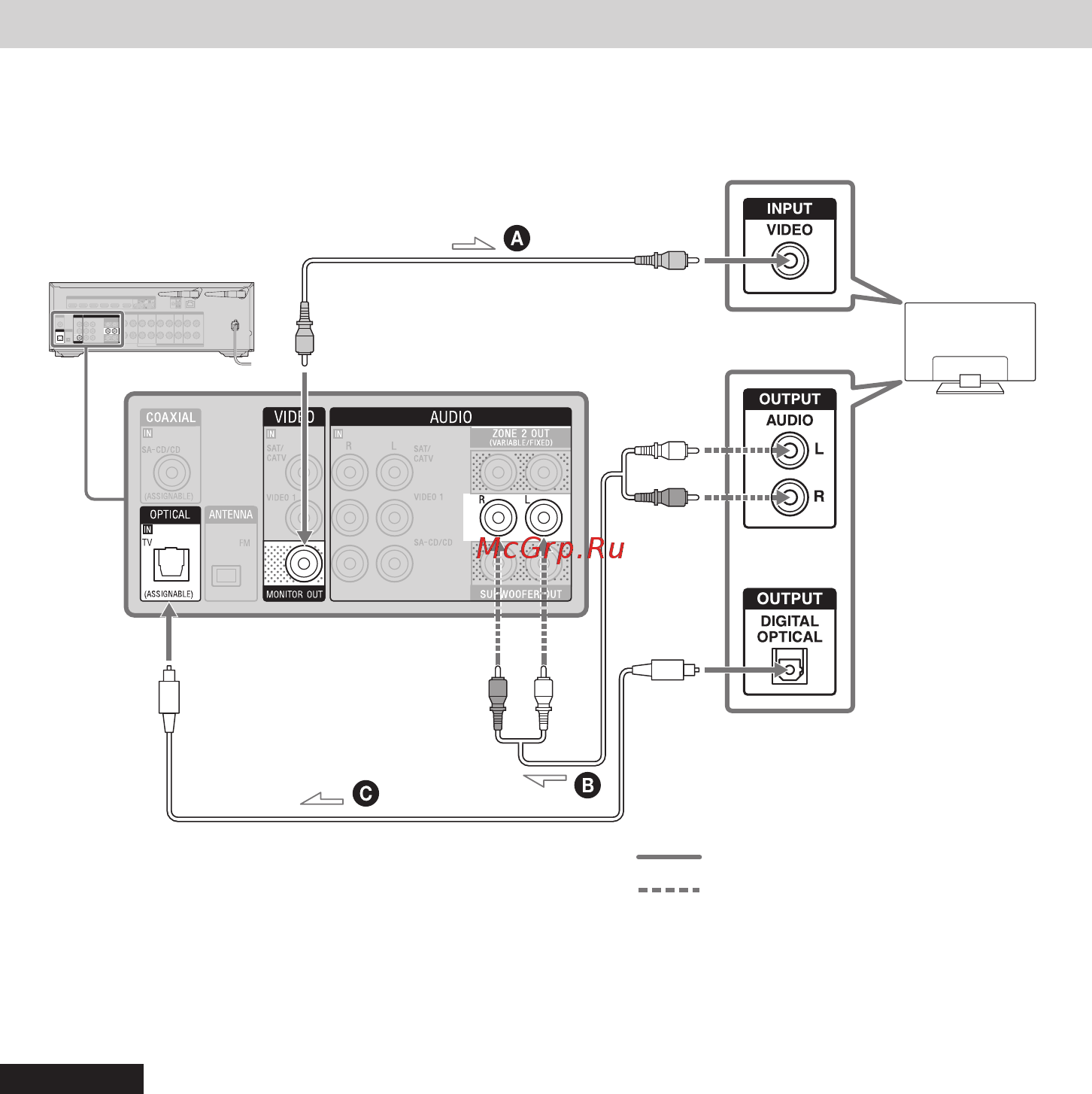

Подключение к телевизору без использования разъемов HDMI
В дополнение к подключению видеокабеля A к телевизору потребуется подключить цифро-
вой оптический аудиокабель C или аудиокабель B.
Видеосигналы
Рекомендуемое соединение
Альтернативное соединение
Аудиосигналы
или
ТВ
A Кабель передачи видеосигнала (в комплект не входит)
B Кабель передачи аудиосигнала (в комплект не входит)
C Оптический цифровой аудиокабель (в комплект не входит)
Примечания
• При соединении ресивера и телевизора с использованием описанного выше метода на экране телевизо-
ра отображается изображение от устройства, подключенного к разъемам VIDEO IN.
• При соединении ресивера и телевизора с использованием описанного выше метода меню не отобража-
ется на экране телевизора. Для выполнения операций с помощью меню необходимо подключиться к те-
левизору по соединению HDMI.
