Подготовка
37

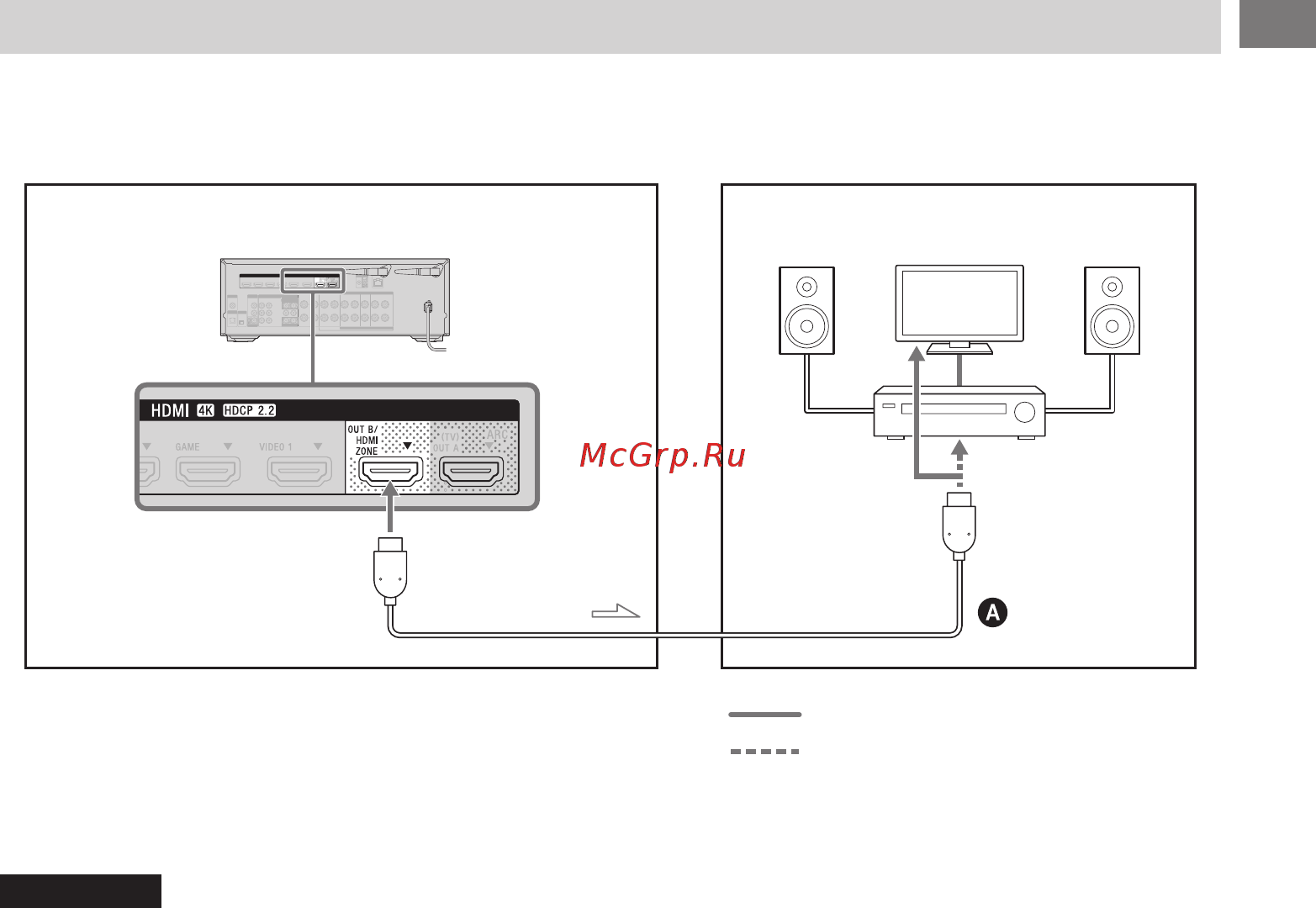

Подключение второго усилителя или телевизора в зоне HDMI
Перед подключением кабелей обязательно отсоедините кабель электропитания.
Телевизор
Рекомендуемое соединение
Альтернативное соединение
Аудио/
видеосигналы
Усилитель/
ресивер
Основная зона Зона HDMI
Акустическая
система
Акустическая
система
A Кабель HDMI (в комплект не входит)
Примечание
При использовании данного соединения установите для параметра [HDMI Out B Mode] (режим для выхода
HDMI B) в меню [HDMI Settings] (настройки HDMI) настройку [Zone] (зона).
