Подготовка
31

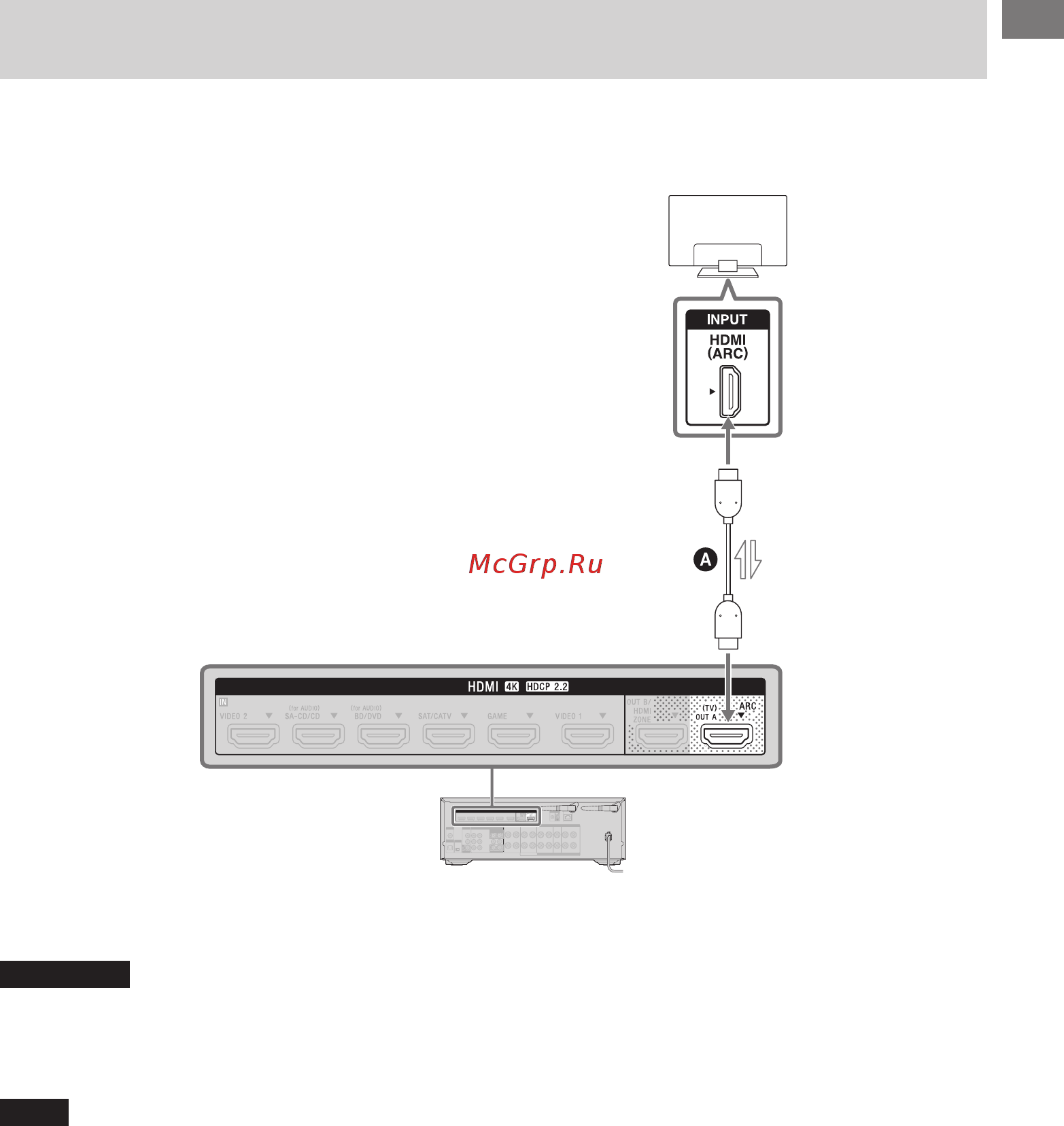

Подключение телевизора, совместимого с функцией ARC (Audio
Return Channel), по соединению HDMI
С помощью всего лишь одного кабельного соединения HDMI можно прослушивать звуковое
сопровождение телевизора через акустические системы, подключенные к ресиверу, когда
ресивер передает аудио и видеосигналы на телевизор.
Аудио/видеосигналы
ТВ
A Кабель HDMI (в комплект не входит)
Примечания
• Для этого соединения потребуется включить функцию Control for HDMI (управление HDMI). Нажмите
кнопку HOME, затем выберите [Setup] (настройка) – [HDMI Settings] (настройки HDMI) – [Control for HDMI]
(управление HDMI) – [On] (включено).
• Также необходимо произвести настройки в меню телевизора. Включите функцию ARC.
Совет
Если к разъему HDMI на телевизоре (имеющему маркировку ARC) уже подключено другое устройство,
отсоедините его и подключите ресивер.
