25
Установка принтера
Выбор интерфейса обмена данными
4/30/09 Xi4 Руководство пользователя P1009874-151

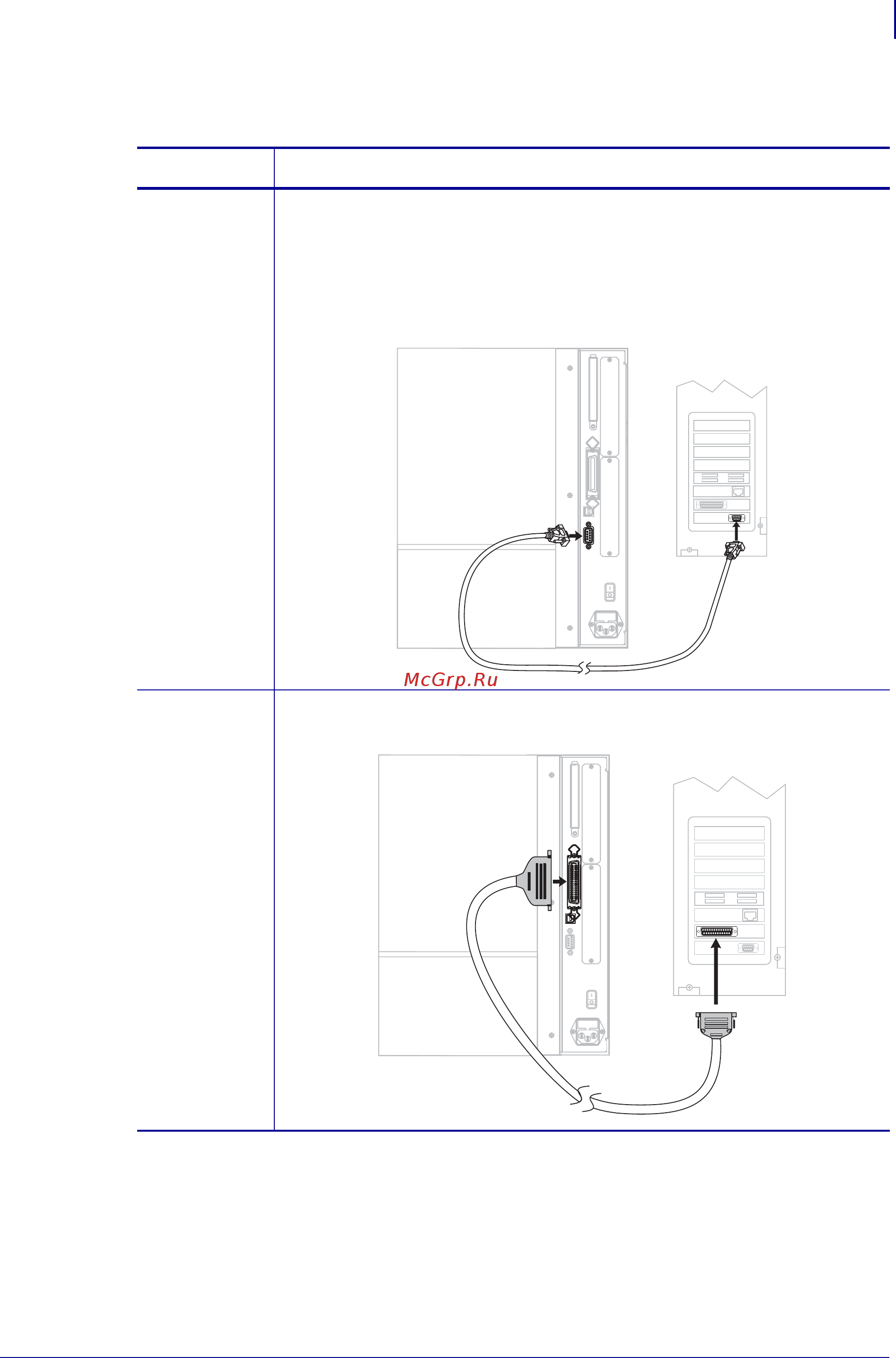

Таблица 4 • Подключение принтера к компьютеру
или сети
Интерфейс Подключение и конфигурация
Последова-
тельный
RS-232
Значения скорости передачи данных, объема данных, стоповых битов,
четности, а также элемента управления XON/XOFF или DTR должны
соответствовать значениям, настроенным в управляющем
компьютере. См. Стандартные параметры панели управления
на стр.91 для получения описания просмотра или изменения
этих параметров.
Двунаправ-
ленный
параллельный
IEEE 1284
Дополнительная конфигурация не требуется. Сервер печати Ethernet
(если он установлен) использует
этот порт в принтере.
