Установка принтера
Типы носителей
32
P1009874-151 Xi4 Руководство пользователя 4/30/09

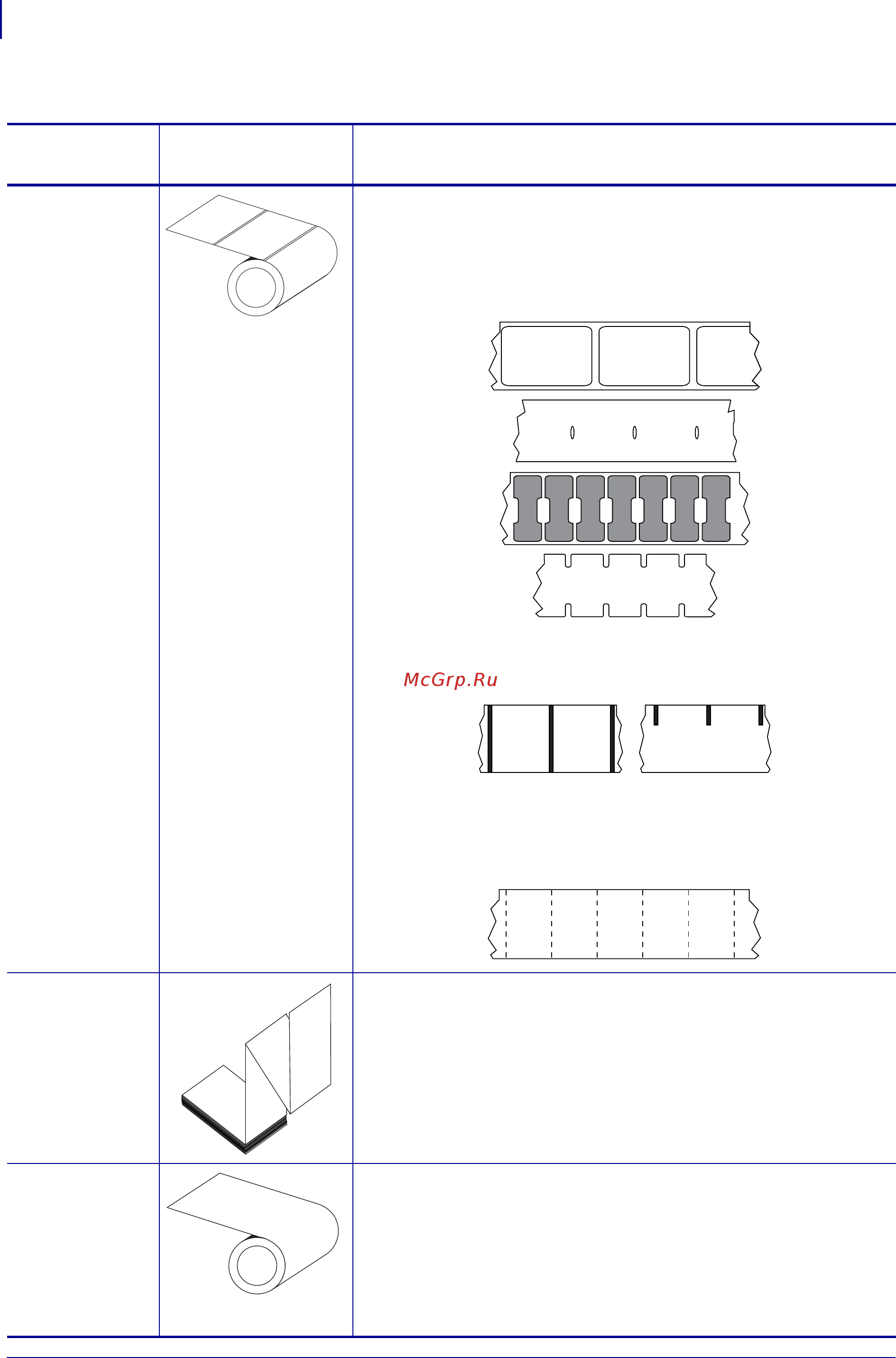

Таблица 5 • Рулонный и фальцованный носители
Тип носителя
Внешний вид
носителя
Описание
Несплошной
рулонный
носитель
Рулонный носитель намотан на катушку диаметром 76 мм
(3 дюйма). Для разделения этикеток применяют один из
следующих способов.
• Носитель с формовкой: этикетки разделяются с помощью
промежутков, отверстий или засечек.
• Носитель с черными метками: предварительно
напечатанные на обратной стороне черные метки
используются для обозначения мест разделения этикеток.
• Перфорированный носитель: перфорация позволяет
легко разделять между собой этикетки или ярлыки.
Дополнительно между этикетками или ярлыками могут
содержатся черные метки или другие разделители.
Несплошной
фальцованный
носитель
Фальцованный носитель складывается гармошкой.
Фальцованный носитель может иметь те же типы разделения
этикеток, что и несплошной рулонный носитель. Границы
между этикетками находятся на сгибах или рядом
с ними.
Сплошной
рулонный
носитель
Рулонный носитель намотан на катушку диаметром 76 мм
(3 дюйма).
Сплошной рулонный носитель не имеет промежутков,
отверстий, засечек или черных отметок для указания
разделений этикеток. Это позволяет печатать изображение
влюбом месте этикетки. Иногда для резки носителя на
отдельные этикетки используется резак.
