Загрузка носителя для работы в режиме отклеивания
50
P1009874-151 Xi4 Руководство пользователя 4/30/09

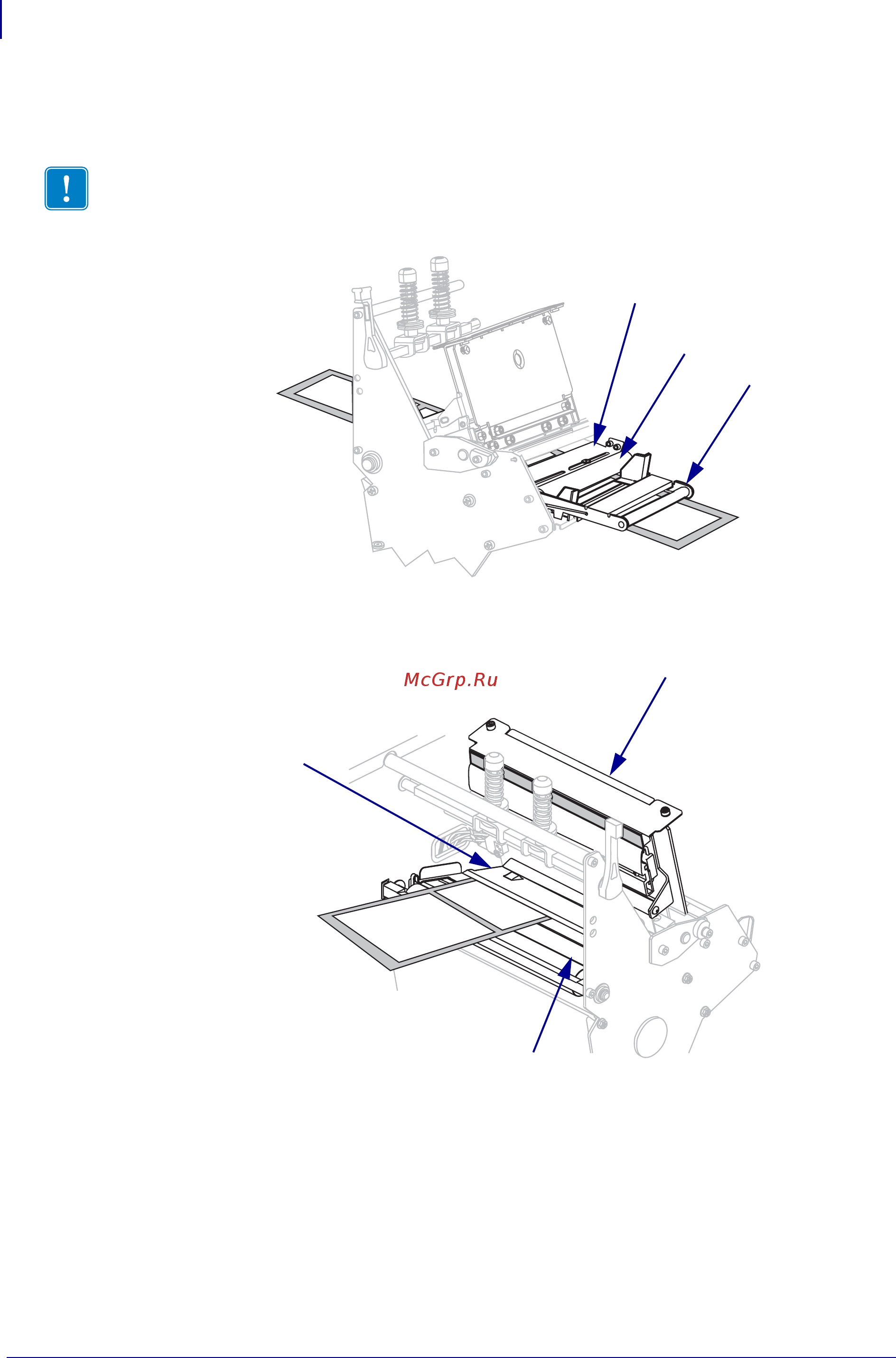

7. Если принтер имеет узел рычага носителя (1), пропустите носитель под ролик узла
рычага носителя. На всех принтерах пропустите носитель под ролик направляющей
носителя (
2), а затем — под верхний датчик носителя (3).
8. Продвиньте носитель, пока он не пройдет под печатающей головкой (1), под
держателем (
2), а затем через валик (3).
Важно • Убедитесь, что носитель пропущен под этими компонентами. Если носитель
будет находиться поверх них, он заслонит датчик ленты и вызовет ложное сообщение
об ошибке ЛЕНТА ЗАК-СЬ.
2
3
1
1
3
2
