Загрузка носителя для работы в режиме отклеивания
52
P1009874-151 Xi4 Руководство пользователя 4/30/09

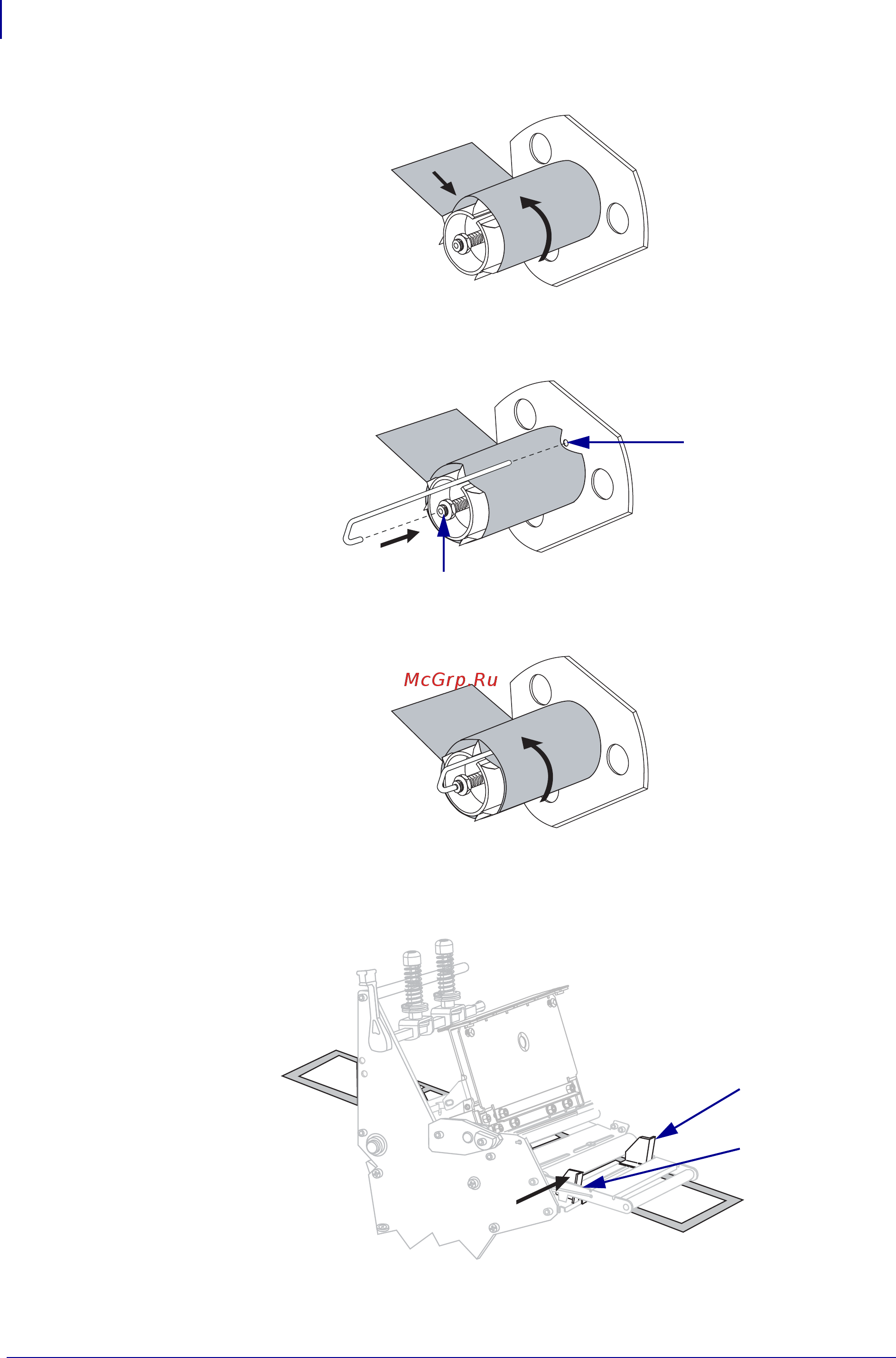

12. Намотайте подложку носителя вокруг шпинделя против часовой стрелки.
a. Уста новите на место крюк. Вставьте короткий конец крюка в паз в центре
регулировочной гайки (
1). Вставьте длинный конец крюка в небольшое
отверстие в направляющей пластине (
2).
b. Поверните шпиндель против часовой стрелки несколько раз, чтобы намотать
подложку носителя поверх крюка без провисания.
13. Выровняйте носитель с внутренней направляющей носителя (1). Передвиньте
внешнюю направляющую носителя (
2), чтобы она только слегка касалась
края носителя.
2
1
1
2
