Загрузка носителя в режиме резака
56
P1009874-151 Xi4 Руководство пользователя 4/30/09

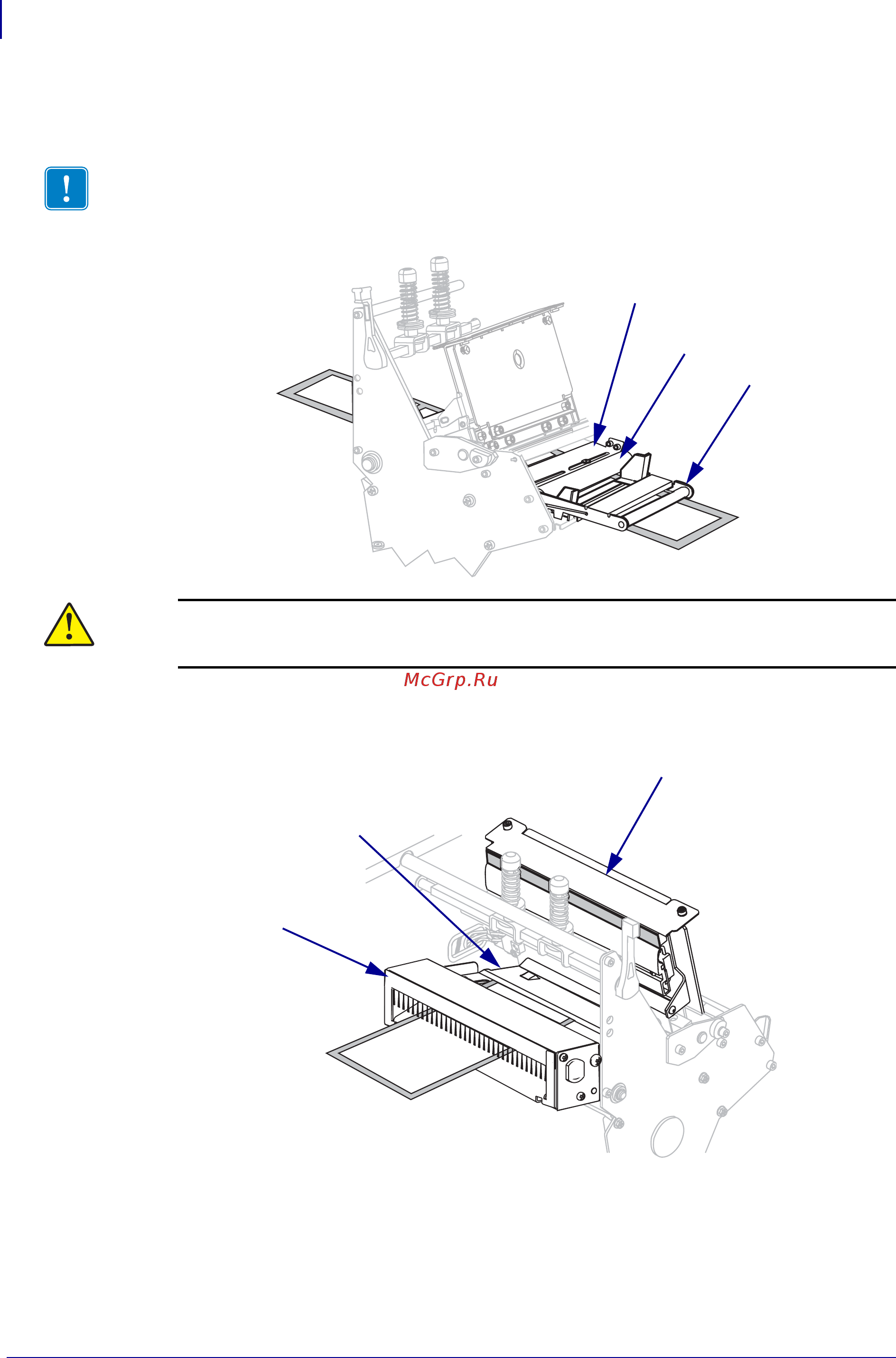

6. Если принтер имеет узел рычага носителя (1), пропустите носитель под ролик узла
рычага носителя. На всех принтерах пропустите носитель под ролик направляющей
носителя (
2), а затем — под верхний датчик носителя (3).
7. Пропустите носитель, пока он не пройдет под печатающей головкой (1), под
держателем (
2), а затем через узел резака (3).
Важно • Убедитесь, что носитель пропущен под этими компонентами. Если носитель
будет находиться поверх них, он заслонит датчик ленты и вызовет ложное сообщение
об ошибке ЛЕНТА ЗАК-СЬ.
2
3
1
Предупреждение • Лезвие резака очень острое. Не прикасайтесь к лезвию
инепротирайте его пальцами.
1
2
3
