15
3062333_201506

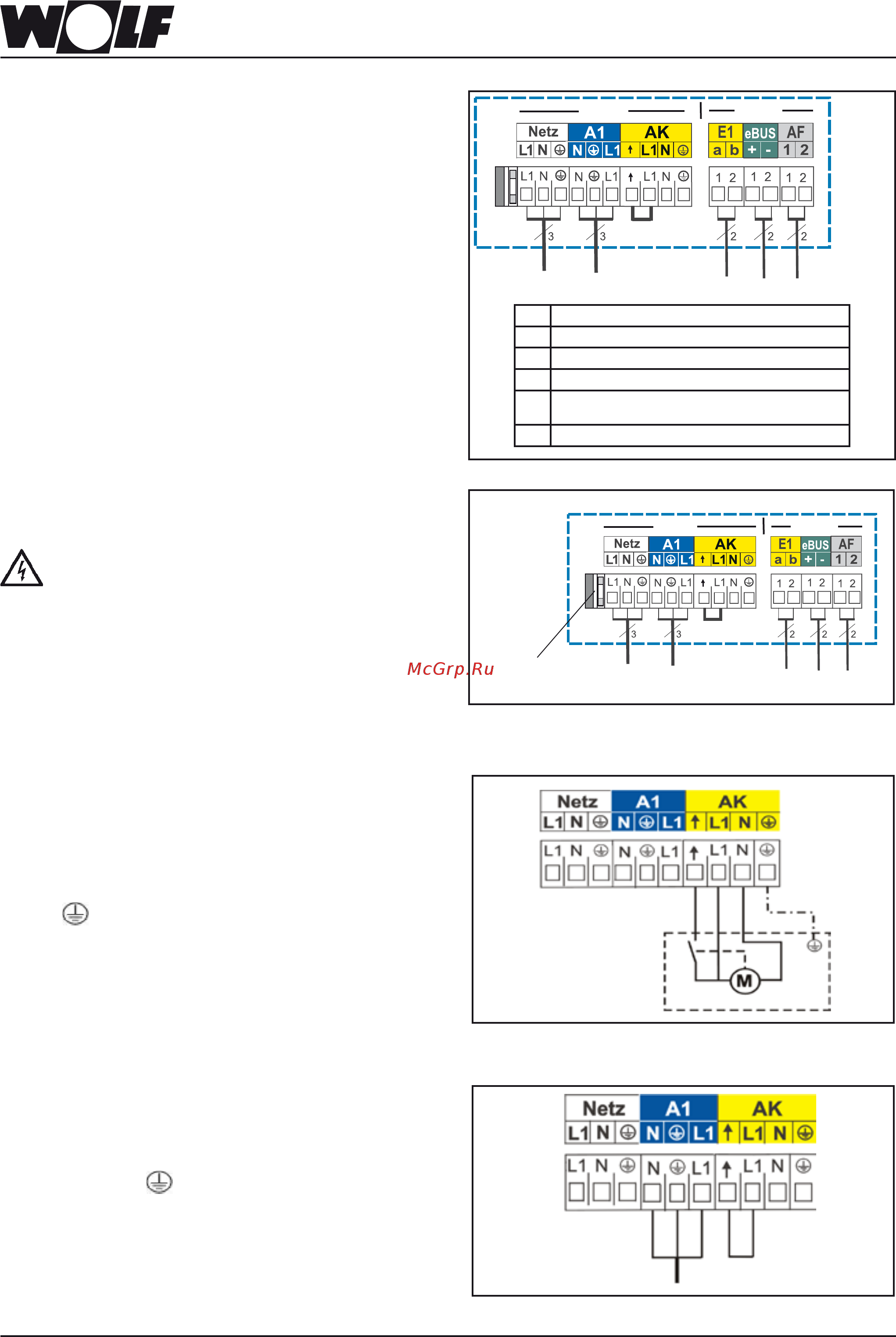

Подключение клапана отходящих газов (230; макс.
200VA)
Установить приспособления для проклад-
ки / фиксации кабеля в клеммную коробку.
Протянуть кабели через соединения и за-
крепить. Подсоединить кабель к клеммам
L1, N,
,
.
и
Для избежания перегрева коллектора
дымовых газов после каждого выключения
горелки заслонка отходящих газов закры-
вается с задержкой в 30 секунд.
Рис.: Подключение клапана отходящих газов
Замена предохранителя
Перед заменой предохранителя необ-
ходимо отсоединить котел от сети. Вы-
ключение котла только выключателем,
не является отключением от сети!
Опасность поражения электрическим
током на электрических частях! Запре-
щается прикасаться к электрическим
частям и контактам, если котел не от-
ключен от сети.
Опасно для жизни!
Рис.: Устройство регулирования откинуто в сторону
Крышка клеммной коробки открыта
Предохранитель
Электрическое подключение CGU-
2(K)
Подключение выхода A1 (230VAC; макс.200VA)
Установить приспособления для прокладки / фиксации
кабеля в клеммную коробку. Протянуть кабели через
приспособление и закрепить. Подсоединить кабель к
клеммам L1, N и
Рис.: Подключение выходаA1
Указания по электромонтажу
- Перед началом работ обесточить котел.
- Откинуть устройство регулирования в сторону.
- Открыть клеммную коробку.
- Установить в отверстие специальное приспосо-
бление для прокладки/фиксации кабелей
- Зачистить с кабеля питания изоляцию на 70мм.
- Провести кабель через специальное приспособле-
ние и закрепить его.
- Вытащить штекер (подключаемый с обязательным
соблюдением полярности) (L1, N, заземление).
- Подсоединить к штекеру соответствующие жилы.
- Подключить штекер питания к клеммной коробке с
соблюдением полярности (L1, N, заземление).
- Снова установить штекер в правильную позицию.
A
Подключение к сети 230VAC/50Гц
C
программируемый выход A1
G
подключение клапана отход.газов
D
Программируемый вход E1
E
2-проводная шина eBus
цифровое подключение Wolf-регуляторов
F
Датчик внешней температуры
A C G D E F
230V < 24V
230V < 24V
