57
3062333_201506

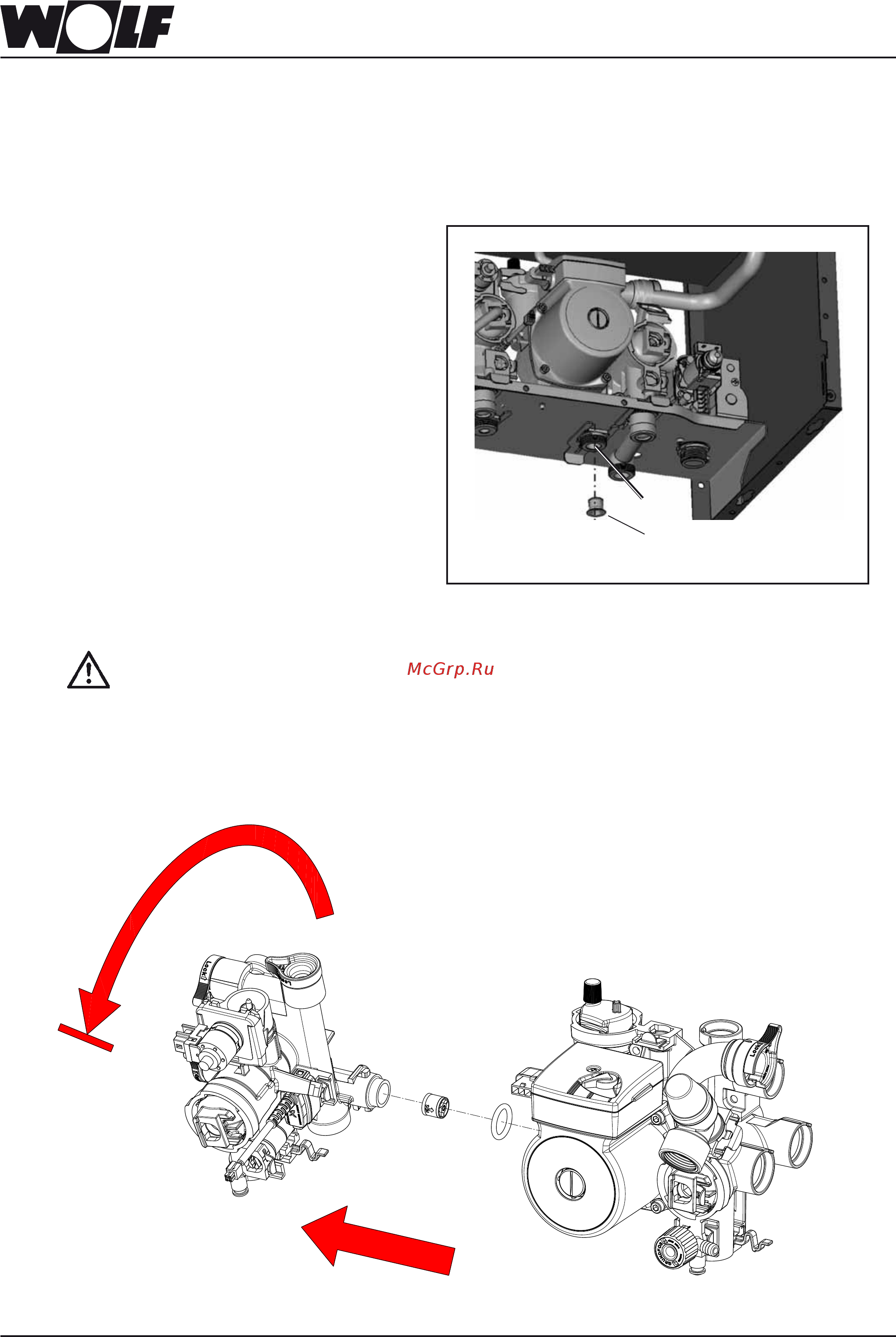

Чистка фильтра на подаче холодной воды
- Перекрыть подачу холодной воды со стороны
системы отопления.
- Демонтировать запорную арматуру подачи хо-
лодной воды котла. Вытекающую при этом воду
собрать в емкость.
- Вытащить фильтр, продуть его сжатым воздухом
илипромыть под струей воды.
- Сборка осуществляется в обратном порядке с
установкой новых уплотнений.
Hinweis:
На подключении к холодной воде (15)
прибора последовательно установлен
комбинированный фильтр холодной воды
с регулятором расхода воды (см.рис.).
Рис.: Регулятор расхода с фильтром холодной воды
Техобслуживание
Для успешного техосмотра см. главу „Ввод в эксплуатацию„!
[16]
[15]
Разборка гидравлического насоса
