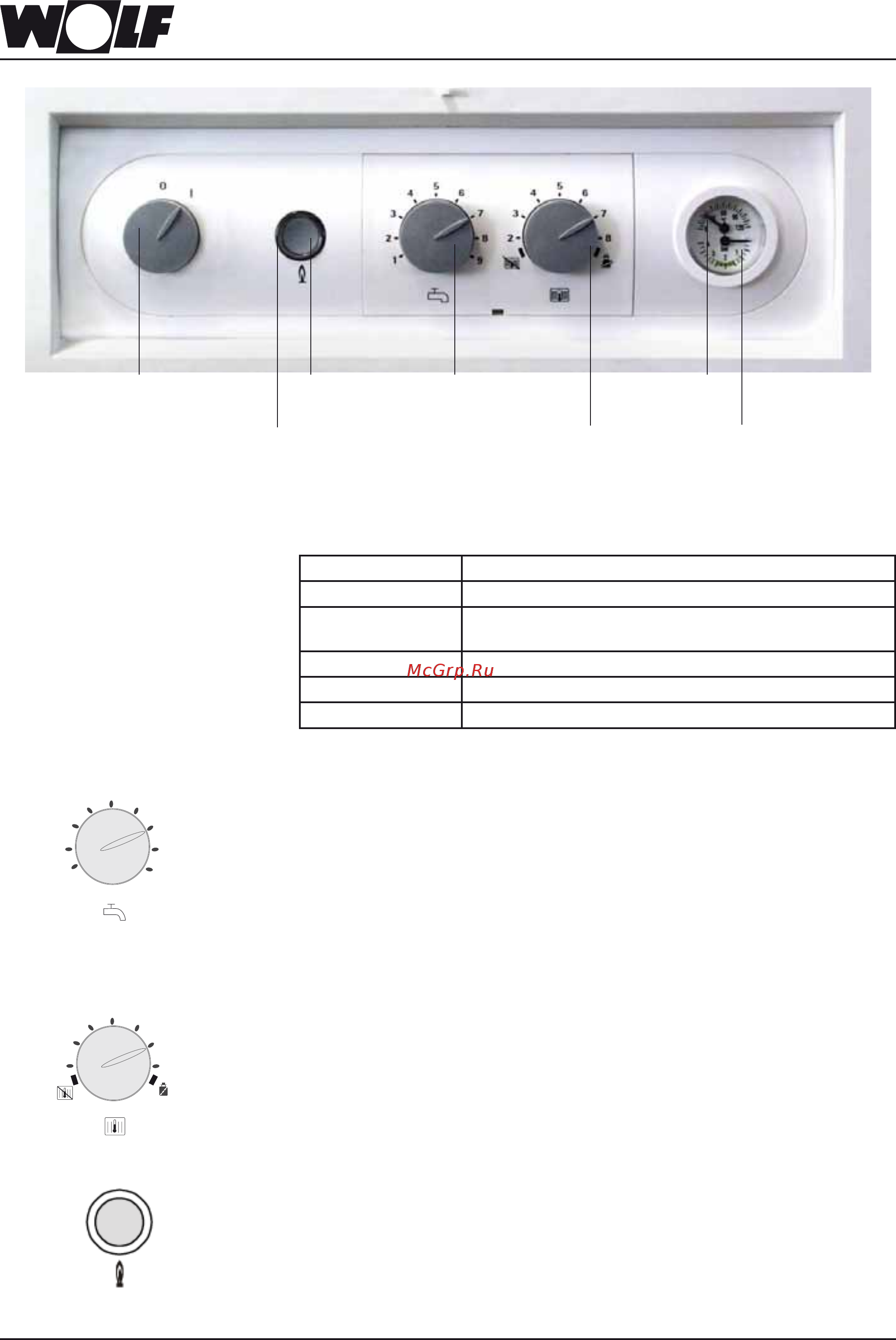

Регулировка / Функции / Ввод в
эксплуатацию
Рабочий выключатель
ВКЛ/ВЫКЛ
Регулятор температуры
ГВС
Манометр
Кнопка сброса
Регулятор температуры
воды в системе ото-
пления
Индикатор
Термометр
9
1
2
8
3
7
4
6
5
Регулятор температуры ГВС
Диапазон регулировки от 1 до 9 соответствует температуре 40-65°C в
комбинированных котлах и 15-65°C в котлах с бойлером. При подключе-
нии цифрового устройства регулирования, установка температуры ГВС
игнорируется и устанавливается на устройствах регулирования.
2
8
3
7
4
6
5
Регулятор температуры воды в системе отопления
Диапазон регулировки от 2-8 соответствует температуре горячей воды 40-
80° С. При подключении цифрового устройства регулирования комнатной
температуры или цифрового устройства регулирования установка темпе-
ратуры теплоносителя игнорируется и устанавливается на устройствах
регулирования.
Индикатор отображения
статуса
Сигнал Значение
Зеленый мигает Stand-by (питание включено, горелка выключена)
Зеленый посто-
янно
Запрос на тепло: насос работает, горелка выключена
Желтый мигает Режим трубочиста
Желтый постоянно Горелка включена, пламя горит
Красный мигает Неисправность
Разблокировка
Разблокировка неисправности и запуск котла в эксплуатацию осуществляется на-
жатием данной кнопки. При нажатии кнопки сброса, если отключение из рабочего
режима не было вызвано повреждением котла, осуществляется новый запуск
котла в эксплуатацию.
