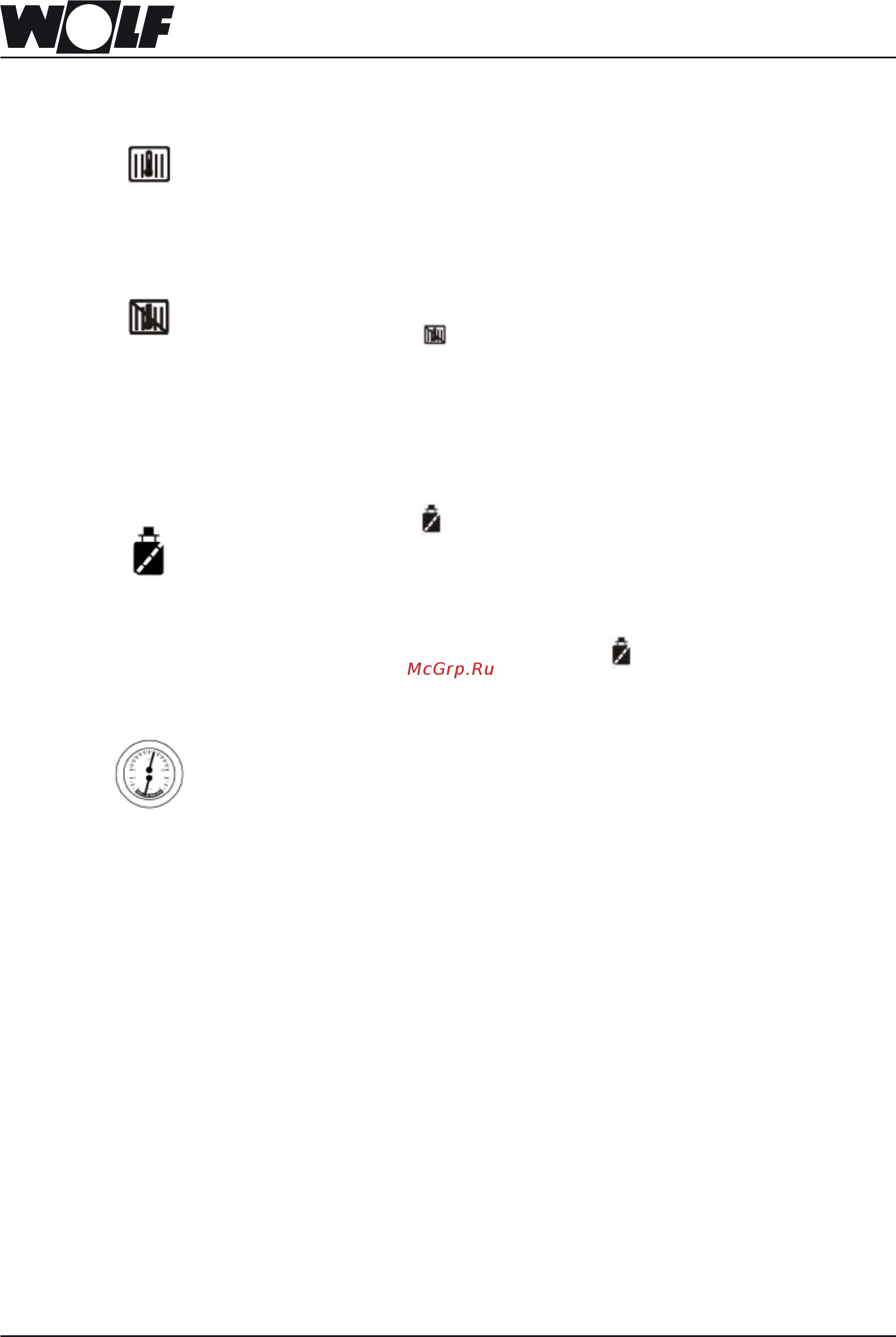

Wolf CGU-2K-24 [21/64] Регулировка функции ввод в эксплуатацию
![Wolf CGU-2K-24 [21/64] Регулировка функции ввод в эксплуатацию](/views2/1307005/page21/bg15.png)
21
3062333_201506
При подключении устройств регулирования BM / AWT / ART, установки тем-
пературы теплоносителя, горячей воды на котле будут недействительный
Указания:
Установка
Зимний режим (Позиция 2 - 8)
Котел нагревается до значения, установленного на регуляторе темпе-
ратуры воды в системе отопления. Циркуляционный насос работает
непрерывно, согласно установки, выполненной на заводе-изготовителе,
или только при поступлении сигнала с горелки, с инерционным выбегом.
Летний режим
При переключении регулятора температуры воды в системе отопления в
положение , зимний режим деактивируется. Это означает, что котел
работает в летнем режиме, т.е. система отопления выключена и обе-
спечивается только ГВС, при этом гарантирована защита от замерзания
системы отопления и защита от заклинивания насосов.
В летнем режиме циркуляционный насос запускается в эксплуатацию на
30 сек. каждые 24 часа.
Защита насосов от
заклинивания
Термоманометр
В верхней зоне отображается фактическая температура теплоносителя.
В нижней зоне отображается давление воды в системе отопления. Нор-
мальное давление воды в системе составляет 2,0-2,5 бар.
Режим трубочиста
При переключении регулятора температуры воды в системе отопления в
положение активируется режим трубочиста. Индикатор статуса мигает
жёлтым цветом. При выборе сервисного режима котел нагревается на мак-
симально установленную мощность. Установленная временная задержка
прекращается. Сервисный режим автоматически прекращается через 15
мин. или при превышении макс. температуры в подающей линии. Для
активирования сервисного режима трубочиста необходимо установить
регулятор температуры в положение
Регулировка / Функции / Ввод в
эксплуатацию
