44
3062333_201506
Устройство контроля отходящих газов CGU-2(K)
Электронное устройство контроля отходящих газов
при выходе газов на секцию коллектора отходящих
газов отключает газовый настенный отопительный
котёл CGU-2(К). Через 15 мин. котёл автоматически
возвращается в рабочий режим.
Необходимо регулярно проверять работу
устройства контроля отходящих газов. При не-
исправном состоянии устройства, котлом поль-
зоваться запрещено, т.к. в противном случае
может произойти непроизвольное выделение
газа и наступить опасность отравления.
В этом случае порядок действий следующий:
• Выключить котел
• Приподнять трубу отходящих газов и закрыть под-
ключение трубы отходящих газов на устройстве
защиты потока стальным листом.
• Активировать режим трубочиста,
Индикаторная лампочка загорается желтым
При исправной функции контроля отходящих газов
котел выключается макс. через 2 мин.
• Удалить железную крышку. Вновь смонтировать
дымоход и соединительное колено.
• Примерно через 15 мин. котел автоматически вклю-
чается заново.
Смонтировать все конструктивные элементы и
проверить их функциональность!
Учесть все указания по безопасности сервисных
работ!

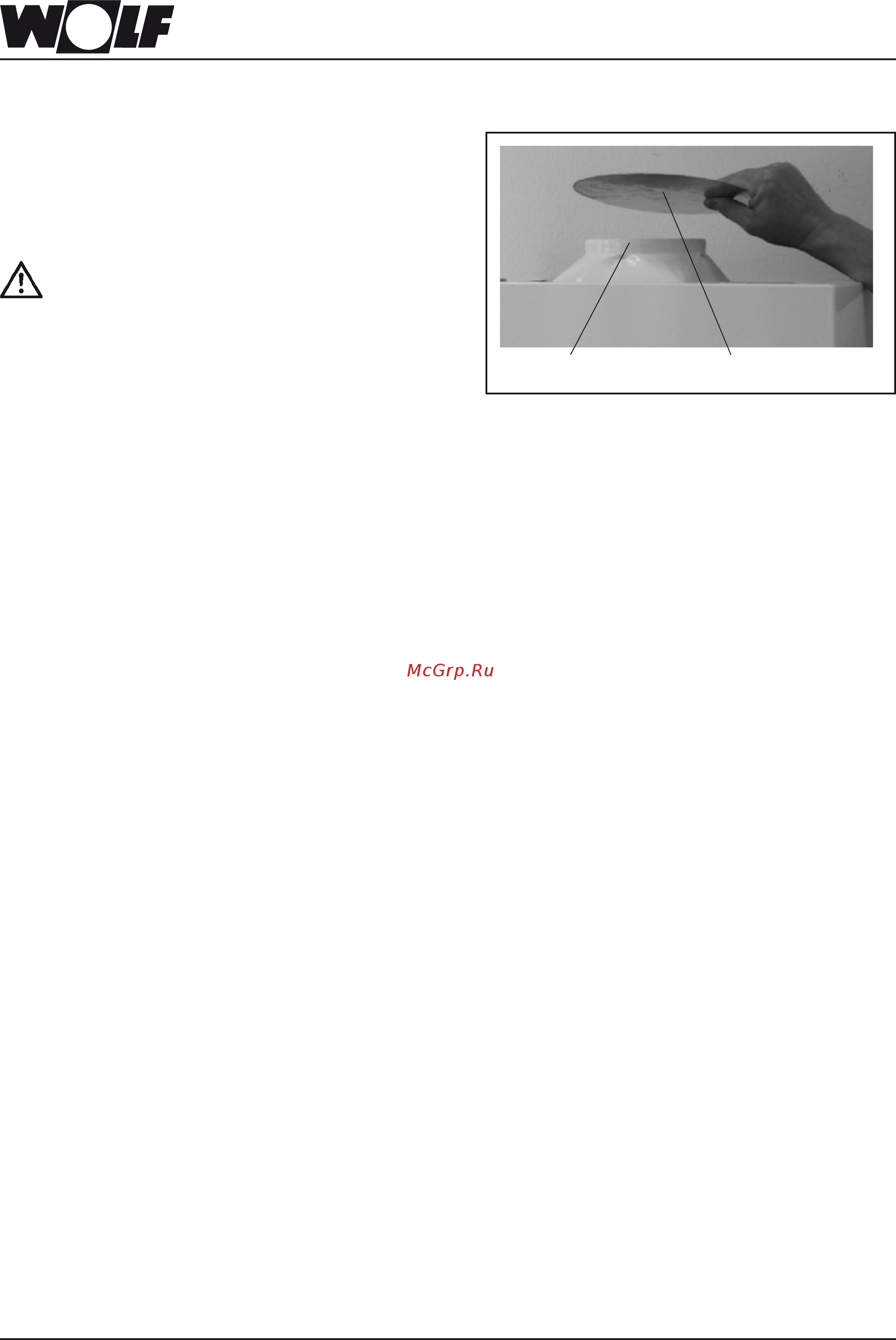

Подключение трубы от-
ход.газов
Стальной лист
Рис.: Закрыть подключение трубы отход.газов
Контроль отходящих газов CGU-2(K)
