54
3062333_201506

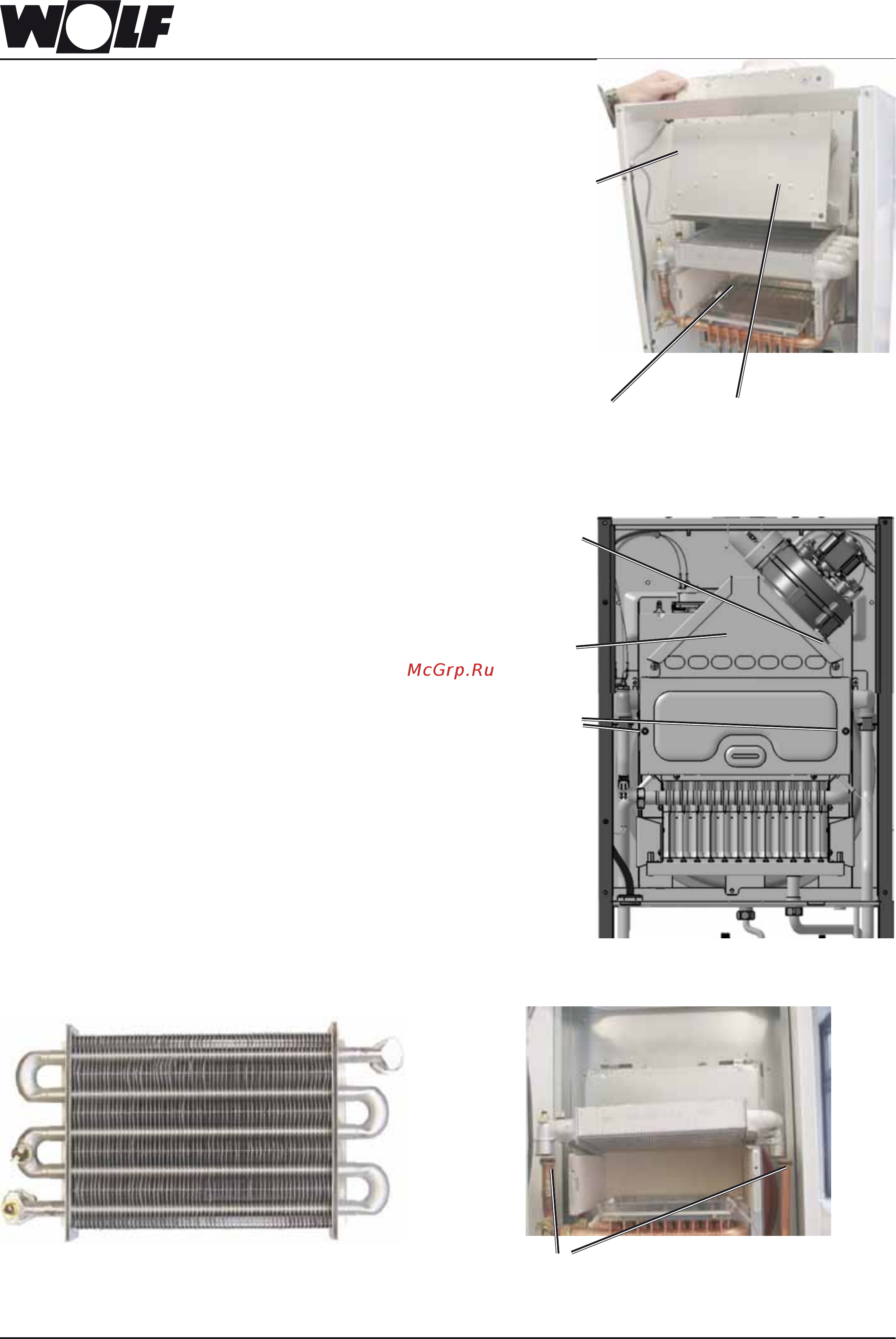

Техобслуживание
Чистка теплообменника сетевой воды:
- Отсоед. кабель вентилятора (только CGG-2(K))
- Отвинтить крепежные винты вентилятора [6] и
демонтировать вентилятор (только CGG-2(K))
- Демонтировать переднюю стенку камеры сгорания,
открутив оба крепежных винта [7]
- Отсоед.кабель датчика температуры отход.
газов (только CGU-2(K)) [8]
- Вытащить вперед газосборник
- Почистить теплообменник сетевой воды сверху и
снизу при помощи щетки (не использовать метал-
лическую щетку) и продуть сжатым воздухом.Не
сгибать при этом пластины. При необходимости
выправить при помощи плоскогубцев [9]
При сильном загрязнении демонтировать тепло-
обменник сетевой воды
- перед демонтажем отключить установку от подачи
воды и тока, закрыть газовый кран, соблюдая при
этом правила техники безопасности.
- Демонтировать скобу в подающей обратной линии
теплообменника сетевой воды, вынуть ее наверх
[10]
- Демонтировать теплообменник лег-
ким движением через верхнее отверстие
(обратить внимание на O-образное уплотнение)
- Почистить установку при помощи моющего сред-
ства
- Сборку компонентов осуществлять в обратном
порядке
Подача воды
Теплообменник сетевой воды
Рис: Демонтаж теплообменника сетевой воды
Демонтировать зажимные клипсы [10]Рис: Теплообменник сетевой воды [9]
Датчик темп.
отход.газов [8]
Рис: CGU-2(K)
Коллектор от-
ход.газов
Крепежные
винты венти-
лятора [6]
Крепежные
винты перед-
ней стенки
камеры сгора-
ния [7]
Рис: CGG-2(K)
