35
3062333_201506
Перенастройка котла для эксплуатации
с другим видом газа CGU-2(K) / CGG-2(K)
Перенастройка котла для эксплуа-
тации с другим видом газа

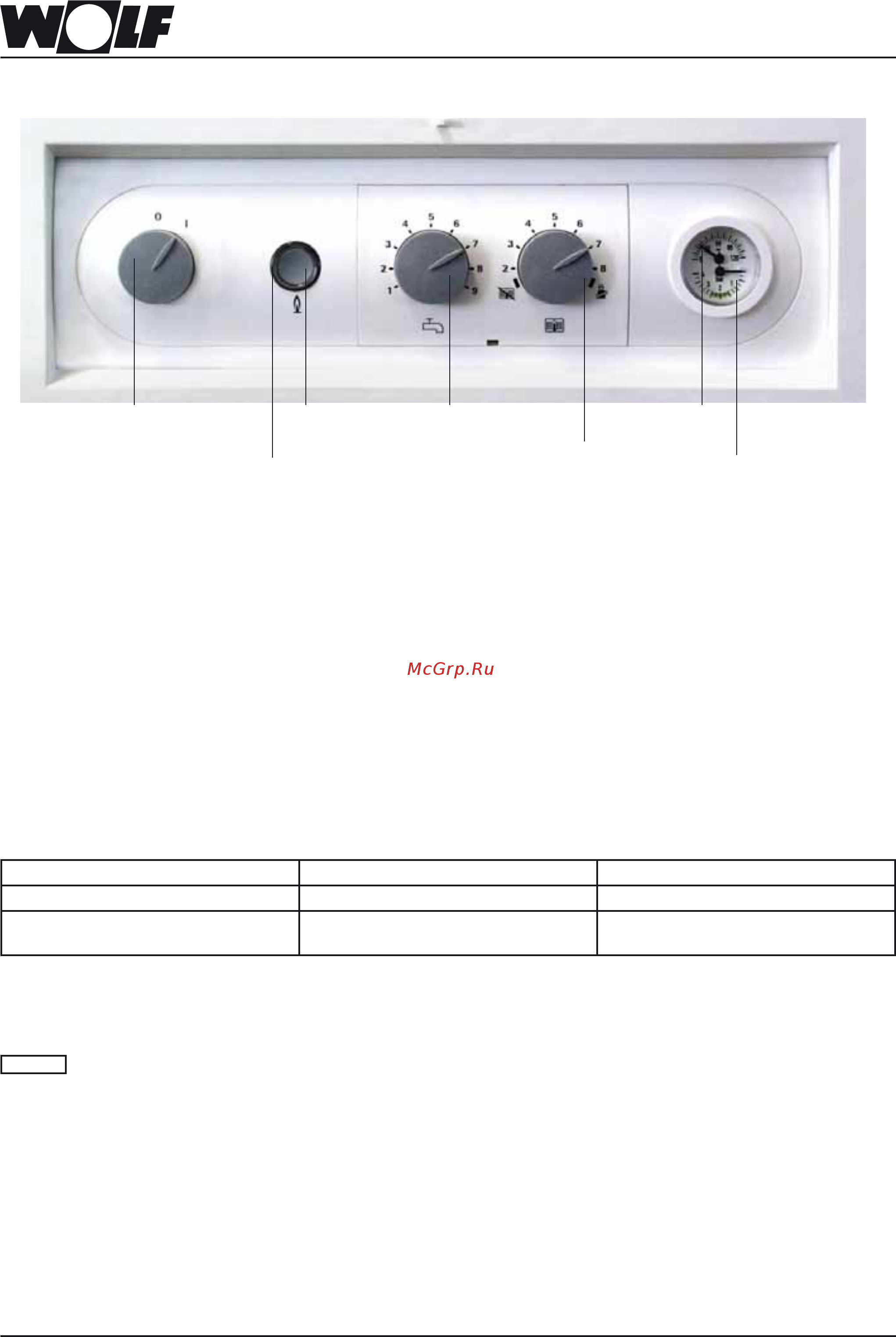

Рабочий выключатель
ВКЛ/ВЫКЛ
Регулятор температуры
ГВС
Манометр
Кнопка сбро-
са
Регулятор температуры
воды в системе ото-
пления
Индикатор
Термометр
- Выключить и снова включить котёл. Не должно быть никаких дефектов в работе прибора.
- После включения котла в течение 30 секунд нажать кнопку сброса и держать её нажатой на протяжении
следующих шагов
- (CGU) - Через 5 секунд индикатор отобразит актуальный установленный тип газа (см. таблицу: Установка
вида газа)
(CGG) - Через 5 секунд индикатор отобразит актуальную установленную длину трубы
- Поворачивать регулятор температуры воды в системе отопления в направлении желаемого типа газа и
контролировать установку в соответствии с цветом индикатора
- Установка будет активизирована посредством отпускания кнопки разблокировки
- Успешная установка типа газа будет сопровождена трёхкратным миганием жёлтого цвета (0.4 с свет горит /
1 с не горит) индикатор
Таблица: установка типа газа
2. Установка на регулирующем устройстве
После перенастройки котла на другой вид газа следует проконтролировать давление
газа на соплах, иначе возможно повреждение котла и сбои в его работе.
Вид газа Природный газ Сжиженный газ
Индикаторная лампочка быстро мигающий желтый быстро мигающий красный
Регулятор темп.воды в системе
отопления
до упора влево до упора вправо
Указание: Установка типа газа может также производиться посредством модуля управления ВМ (пара-
метр специалиста HG12, описание см. главу Просмотр и изменение регулировочных параме-
тров посредством регулировочного оборудования Wolf)
внимание
