31
3062333_201506

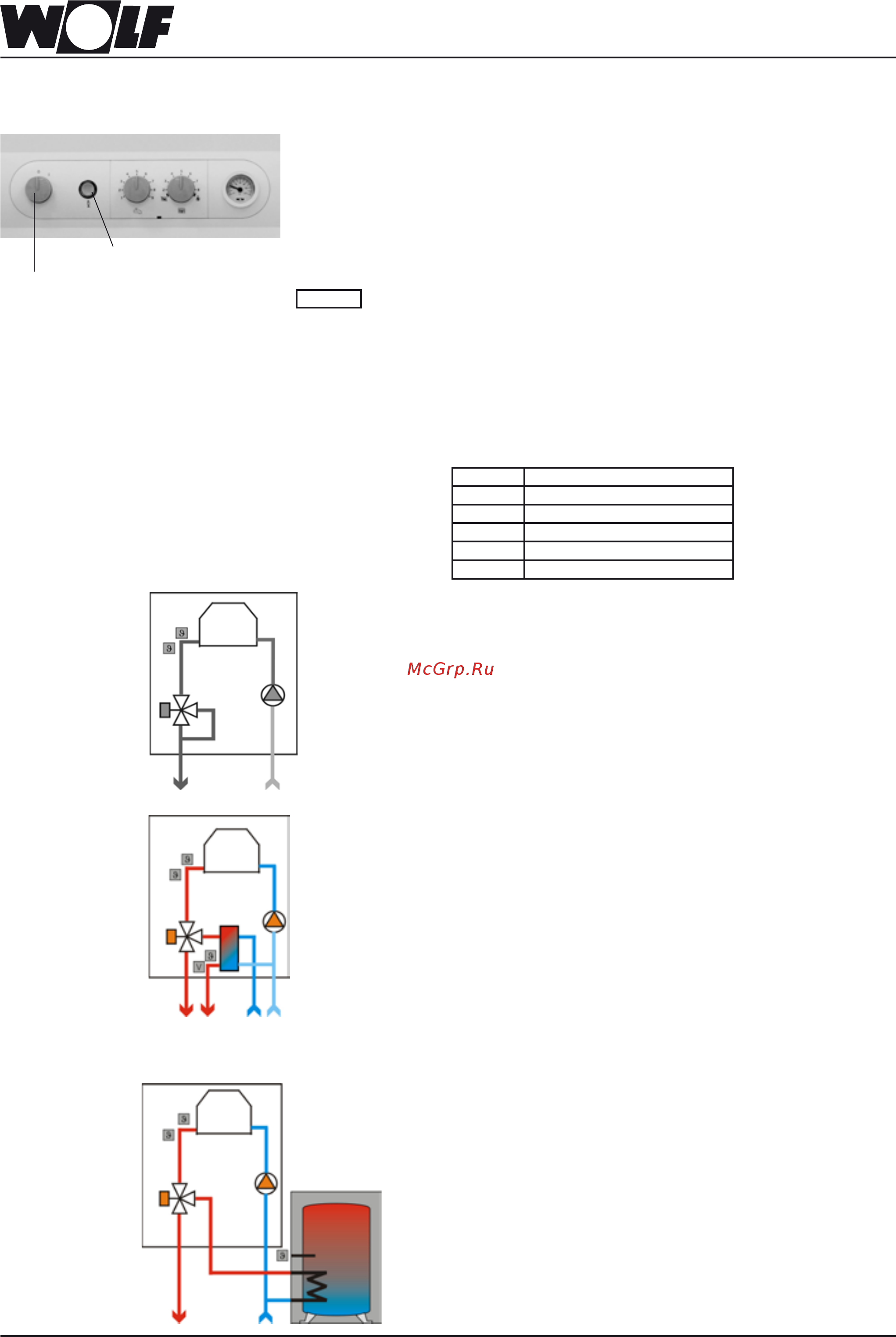

Сброс регулировочных параметров / Вари-
анты подключения к системе отопления
В случае использования газовых котлов CGU-2 / CGG-2 возможны три варианта.
A VL датчик 2
B VL датчик 1
C Насос установки
D 3-ходовой клапан
E Сенсор расхода
F Датчик бойлера
Варианты
Циркуляция теплоносителя перекрыта и
не используется
Нагревательный
котёл
A
B
C
D
В режиме нагрева ГВС датчик расхода распознаёт
запрос на ГВС. Зажигается горелка и регулируется по
установленной температуре ГВС (установка посред-
ством регулятора или устройства регулирования).
Комбинир.котел
A
B
C
D
E
При разборе горячей воды, температура падает ниже
отметки номинальной температуры ГВС. Загорается
горелка и регулируется по значению температуры
котла в подающем трубопроводе + повышенная тем-
пература котла при загрузке бойлера
Нагревательный котёл с бойле-
ром
F
A
B
C
D
Сброс Для сброса параметров необходимо предпринять следующие шаги:
- Выключатель должен находиться в положении О (ВЫКЛ.)
- Нажать кнопку сброса и удерживать её нажатой
- Выключатель установить в положение I (ВКЛ.)
- Через 5 секунд загорается индикатор и меняет цвета жёлтый/зелёный
и красный с частотой 1 секунда
- Отпустить кнопку сброса
При сбросе все параметры (индивидуальные установки) будут
снова установлены на заводские значения, кроме установки
типа газа и подгонки длины труб.
Рабочий выключатель
Кнопка сброса
внимание
