Wolf CGU-2K-24 [6/64] Размеры
![Wolf CGU-2K-24 [6/64] Размеры](/views2/1307005/page6/bg6.png)
6
3062333_201506

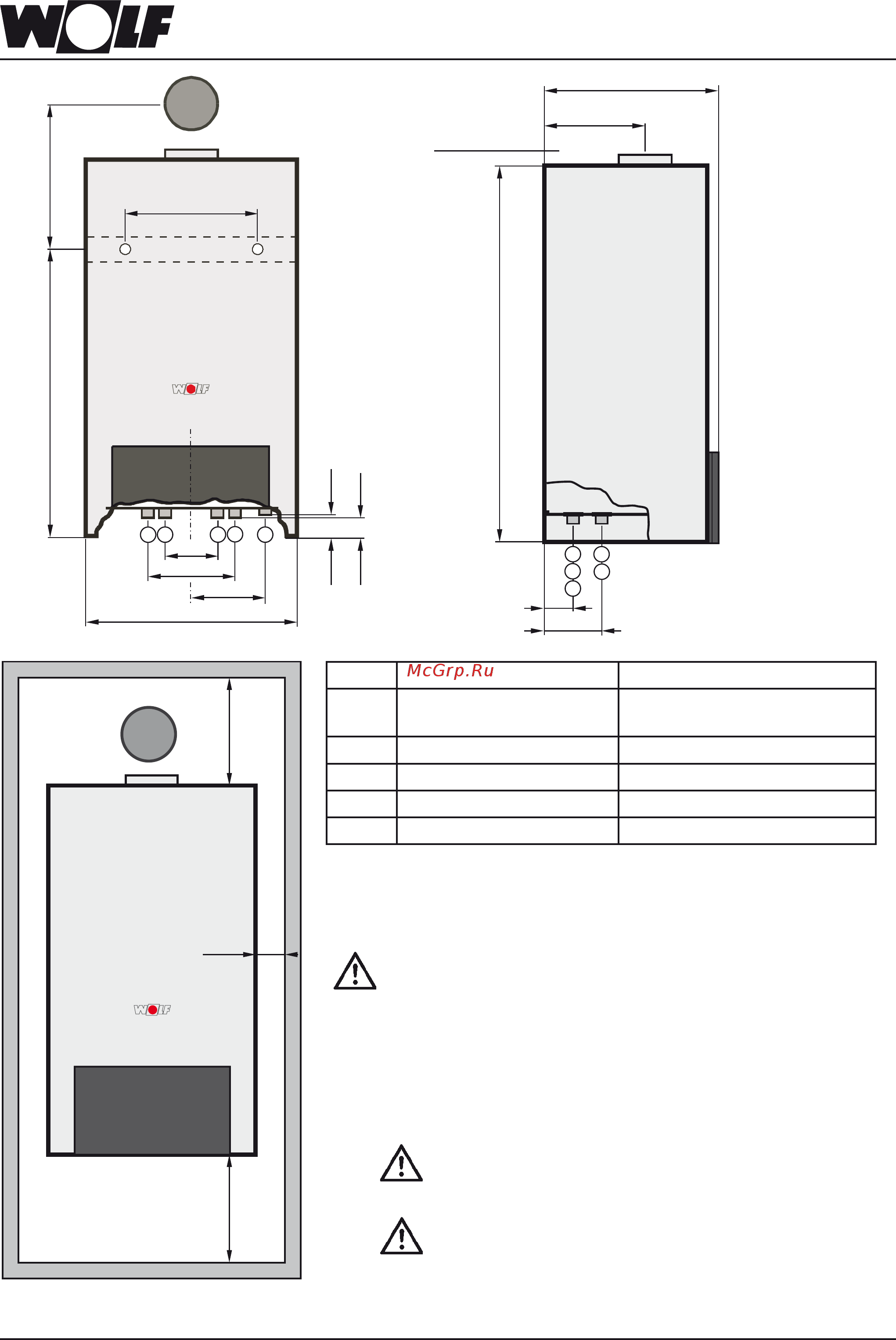

Размеры
Газовый комбинир.котел Газовый котел
1 Подающ.линия нагр.
контура
Подающ.линия нагр.контура
2 Горячая вода Подающ.лин.бойлера
3 Хол.вода Обр.линия бойлера
4 Обр.линия нагр.контура Обр.линия нагр.контура
5 Подвод газа Подвод газа
Min.400
Min.400
>25
440
3
1
2
4
5
694
366 CGU-2(K) 18
380 CGU-2(K) 24
258 CGG-2(K) 18/24
344
120
176
170
39
49
3
1
2
4
5
855
393
190
226
(CGG-2)
(CGU-2)
73
134
Встраивание в шкаф
Нельзя монтировать котёл на заднюю стен-
ку шкафа, так как несущая способность
данного элемента не является достаточной.
Существует опасность попадания газа и
воды, что приведёт к взрыву и затоплению
- Снимите крышку шкафа
Минимальный отступ от боковых сторон шкафа дол-
жен составлять 25 мм
В крышке шкафа необходимо сделать вырез 410 х
550 мм как минимум, иначе существует опасность
удушья и отравления
Для котлов с подачей воздуха для горения из поме-
щения в дверцах шкафа необходимо предусмотреть
вентиляционную решётку с минимальным попереч-
ным сечением 600 см.кв. Иначе существует опас-
ность удушья и отравления.
При встраивании котла в шкаф необходимо помнить следующее:
