46
3062333_201506
Воздуховоды / дымоходы LAF CGG-2(K)
Указания по проектированию дымовых труб
с воздуховодом и дымоходом
На газовые конденсационные котлы с вер-
тикальным проходом дымовой трубы через
кровлю, у которых над потолком находится
только конструкция кровли, распространя-
ется следующее:
Если к материалу кровли предъявляются
особые требования по огнестойкости, на
воздуховод и дымоход (между верхней кром-
кой потолка и материалом кровли) необхо-
димо установить дополнительную обшивку
из негорючего материала соответствующей
степени огнестойкости. В противном случае
существует опасность возгорания.
Если к материалу кровли не предъявляются
особые требования по огнестойкости, воз-
духовод и дымоход (между верхней кромкой
потолка и материалом кровли) необходимо
проложить в стволе из негорючего, сохра-
няющего форму, материала или в защитной
металлической трубе (механическая защи-
та). При игнорировании перечисленных мер
предосторожности существует опасность
возгорания.
Прокладку дымовых труб („труба в трубе“)
через этажи выполнить в шахтном стволе
огнестойкостью мин. 90 мин., а в жилых
зданиях небольшой высоты - в шахтном
стволе с огнестойкостью мин. 30 мин.
Несоблюдение данного указания может при-
вести к опасности возгорания. Если дымовая
труба с воздуховодом и дымоходом «труба
в трубе» подключается горизонтально через
наружную стену, то номинальную мощность
котла в режиме отопления необходимо
снизить до 11 кВт.
Расстояние между прибором и горючими
материалами, или воспламеняемыми де-
талями, не требуется, т.к. при номинальной
теплоотдаче прибора не достигается тем-
пература свыше 85°С.
Запрещается проводить дымовые трубы
(„труба в трубе“) через помещения без ис-
пользования защитного ствола, поскольку
существует опасность возгорания и не обе-
спечивается защита трубы от механического
повреждения.
При расчетной длине дымовой трубы выше
2,5 м рекомендуется использовать конден-
сатоотводчик (принадлежность).

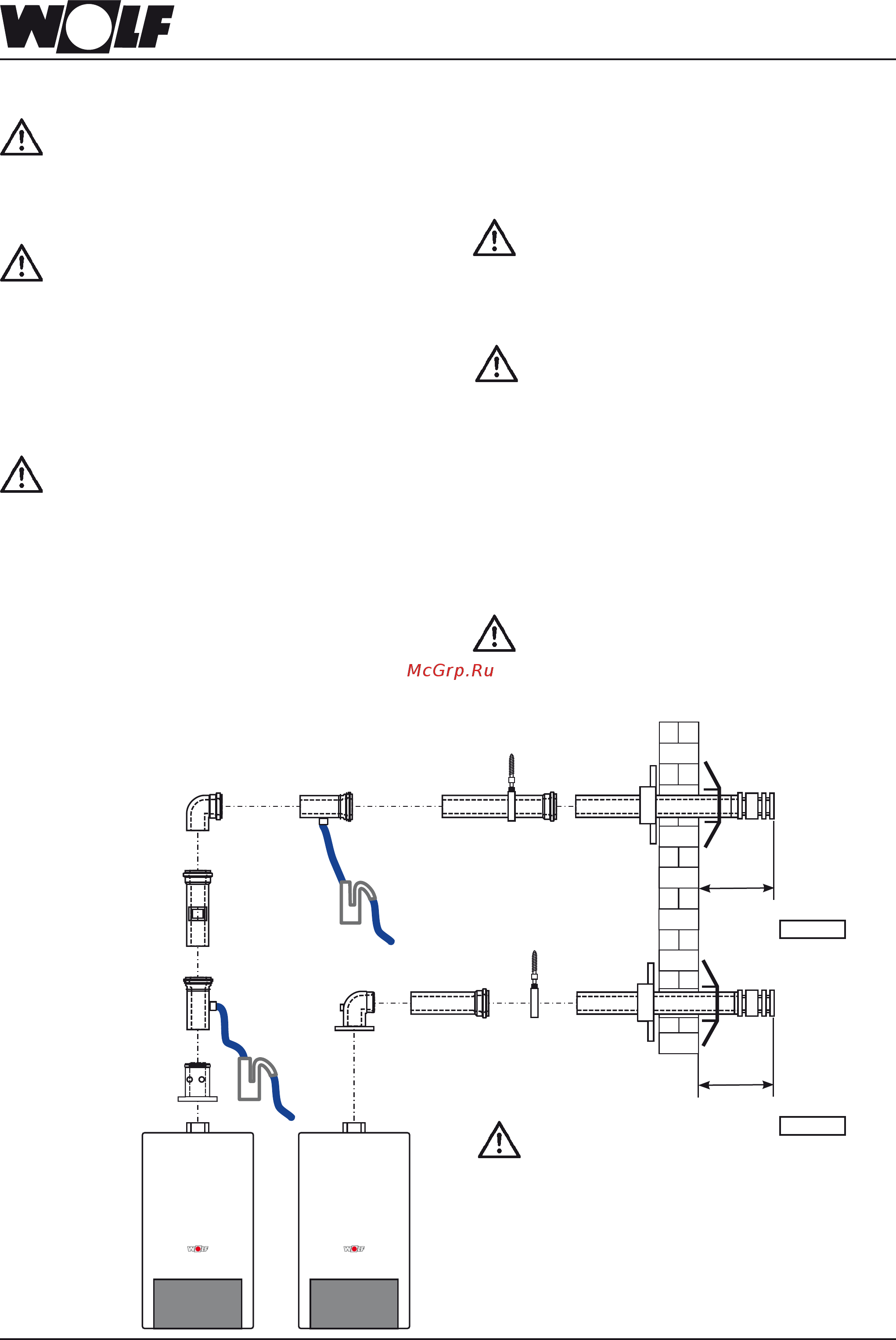

Горизонтальный проход с воздуховодом и ды-
моходом «труба в трубе» CGG-2(К) через на-
ружную стену
Если в трубопроводе вертикально или горизон-
тально установлен отвод конденсата, необходимо
регулярно проверять герметичность подключений
во избежание утечки газа и, как следствие, опас-
ности отравления или удушья.
7
2
5
2b
12
11
17
12
11
17
4
9
9
125-170мм
3b
3b
11
5
125-170мм
внимание
внимание
