55
3062333_201506
Техобслуживание
Чистка теплообменника ГВС
В зависимости от качества воды рекомендуется
периодически удалять известковый налет с тепло-
обменника ГВС. Для этого необходимо произвести
демонтаж гидравлического блока!
!

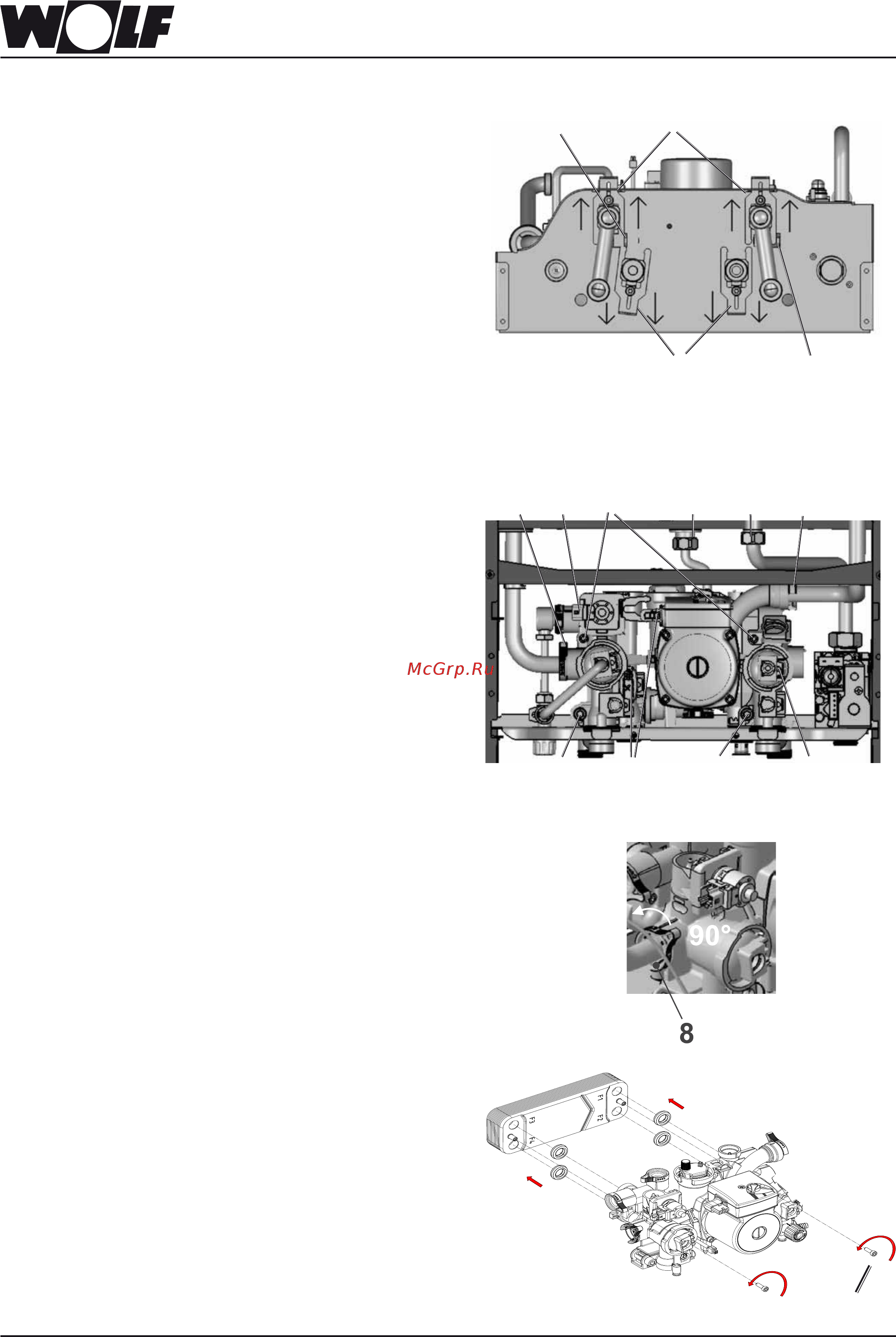

Демонтаж гидравлического блока происходит
следующим образом:
- Закрыть вентиль подачи холодной воды и отсо-
единить резьбовое подключение. Вытекающую
при этом воду собрать в емкость.
- Отключить от основного питания и перекрыть га-
зовый кран, соблюдая при этом правила техники
безопасности!
- Все 4 блокировочных зажима (2) вытащить нару-
жу примерно на 2 см. (см. направление стрелок
– не демонтировать)
- Обе защитные решётки (3) отодвинуть влево, от-
крутив болт (см. вид с двух сторон – SW6)
- Зажим (4) для датчика и термоманометра сдви-
нуть вправо и снять
- Открутить накидную гайку расширительного бака
(5) и повернуть вперёд (SW24)
- Открутить накидную гайку (6) на трубопроводе
или демонтировать клапан (7) путем удаления
скобы
- Открыть запорные краны на подаче и обратке
(8), повернув их на 90° влево, и затем отодви-
нуть трубы в сторону (не забывать
про уплотнительное кольцо)
- Зафиксировать электрический кабель (9) на
переключающем клапане, датчике воды, насосе
и т.д. (штекеры однозначно определяемы)
- Теперь всю гидравлическую группу приподнять и
удалить вперед
- На демонтированной гидравлической группе от-
крутить два крепёжных винта (10)
2
3
2 3
9 5 6 787
3 8 3 4
