38
3062333_201506

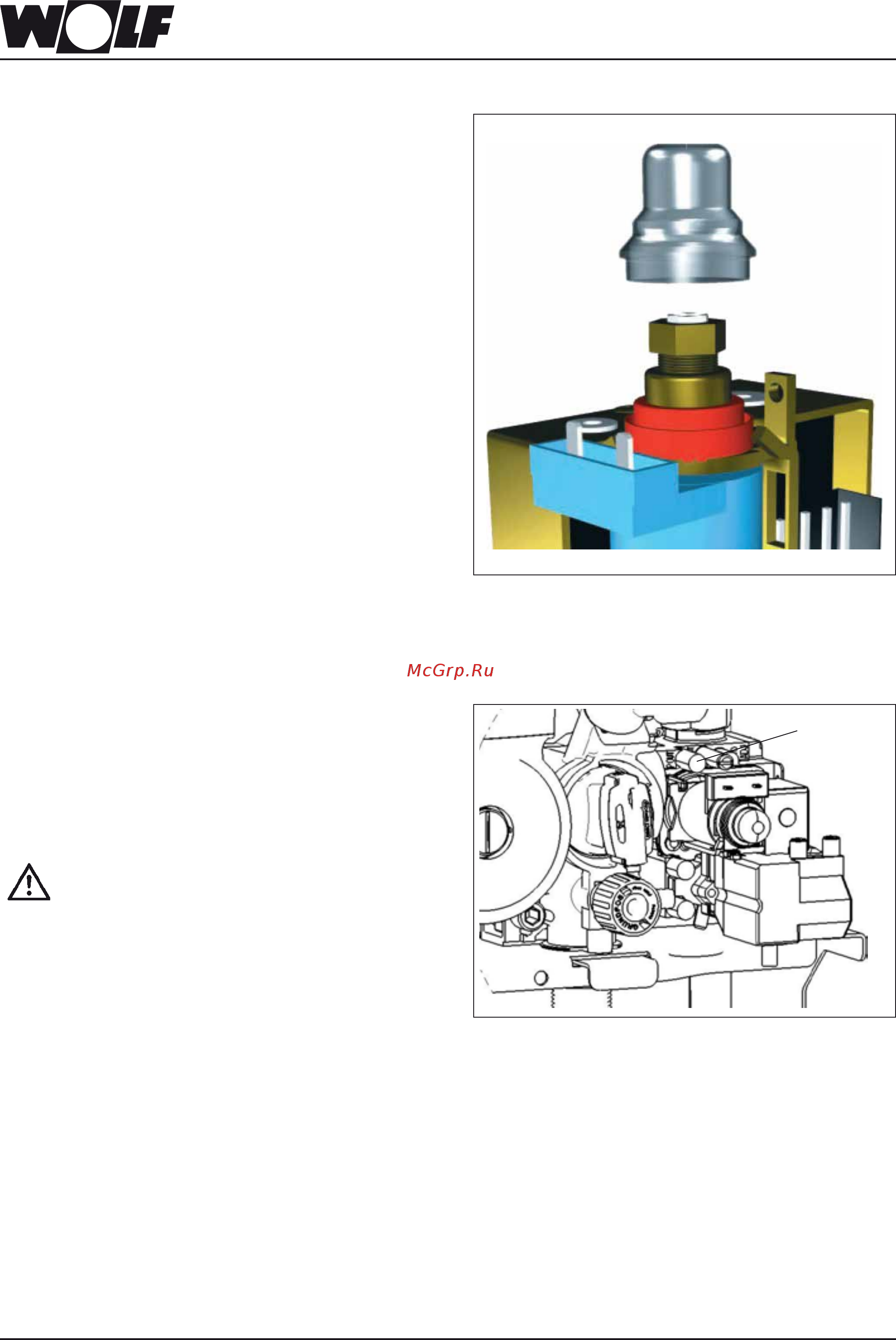

Регулировка газового клапана:
Регулировка газового клапана должна происходить вле-
дующей последовательности:
- Снять прозрачный пластиковый колпачок [4] с газового
комбинированного клапана.
- Перевести установку в режим трубочиста (P
max
).
- Максимально зафиксировать гайку [5] (размер ключа
10).
- Затягивание гайки повышает давление
- Ослабление - понижает давление
- Отсоединить кабель с газового вентиля, мощность уста-
новки становится минимальной (P
min
).
- Регулировка мин. давления винтом (6) (шлицевая
- отвертка 6x1); при этом гайка (5) позволяет фиксировать
винт (6).
- Поворот гайки вправо повышает давление
- Поворот влево - понижает давление
- Пластиковый колпачок [4] вновь одеть.
- Кабель вновь подсоединить на прежнее место.
[4]
[6]
[5]
4. Маркировка:
Маркировка перенастройки на другой вид газа осу-
ществляется согл. руководству по переоснащению.
Регулировка газового вентиля / Уста-
новка давления на соплах
- Отключить газовый котел. Закрыть запорный газо-
вый кран
- Отсоединить шланг, измерительный ниппель [2] и
измерительное отверстие [3] вновь плотно закрыть.
Открыть газовый запорный кран.
Проверить герметичност измерительно-
го ниппеля, в противном случае может
возникнуть опасность утечки газа, что
нанесет вред здоровью.
Снятие измерительного прибора:
[2]
