24
3062333_201506
Просмотр и изменение регулировочных па-
раметров при помощи регуляторов Wolf
В области модуляции может устанавливаться максимальная мощность
горелки в режиме приготовления горячей воды. Значение параметра
по отношению к максимальной мощности нагрева в кВт (см. таблицу
„Ограничение максимальной мощности„).
Макс.ток модуляции в режиме
ГВС Параметр HG03
HG03
100
Заводская установка: переключения
Диапазон установки: 1 до 100
В области модуляции может устанавливаться максимальная мощность
горелки в режиме отопления. Значение параметра по отношению к
максимальной мощности нагрева в кВт (см. таблицу „Ограничение
максимальной мощности„).
Макс.ток модуляции в режиме
отопления
Параметр HG04
HG04
100
Заводская установка: переключения
Диапазон установки: 1 до 100
Режим работы насоса 0:
Насос котла в отопительных установках без каскадной схемы и без
гидравлического переходного устройства
При отоплении насос работает постоянно. После выключения режима
посредством комнатного термостата или пульта дистанционного
управления, насос работает некоторое установленное время
(Инерционный выбег насоса, параметр HG07).
Режим работы насоса
Параметр HG06
HG06
0
Заводская установка: переключения
Диапазон установки: 0 / 1 / 2
Режим работы насоса 1:
В случае отопительных систем с гидравлическим разделителем или
с теплоаккумулятором (обязательно необходим датчик накопителя
на входе Е1)
Насос котла становится загрузочным насосом.
Датчик бака-накопителя работает как в режиме отопления, так и в режи-
ме ГВС (Внимание: возможен только режим накопителя). Насос котла не
работает в общем режиме нагрева, а только при запросе горелки, с инер-
ционным выбегом насоса в соответствии с параметром HG07.
J
J
J
VL-датчик 1
3-ходовой клапан
Коллектор
Датчик коллектора E1
VL-датчик 2
A1 как насос
нагр.контура
A1 как загру-
зочный насос
бойлера
WW - бойлер

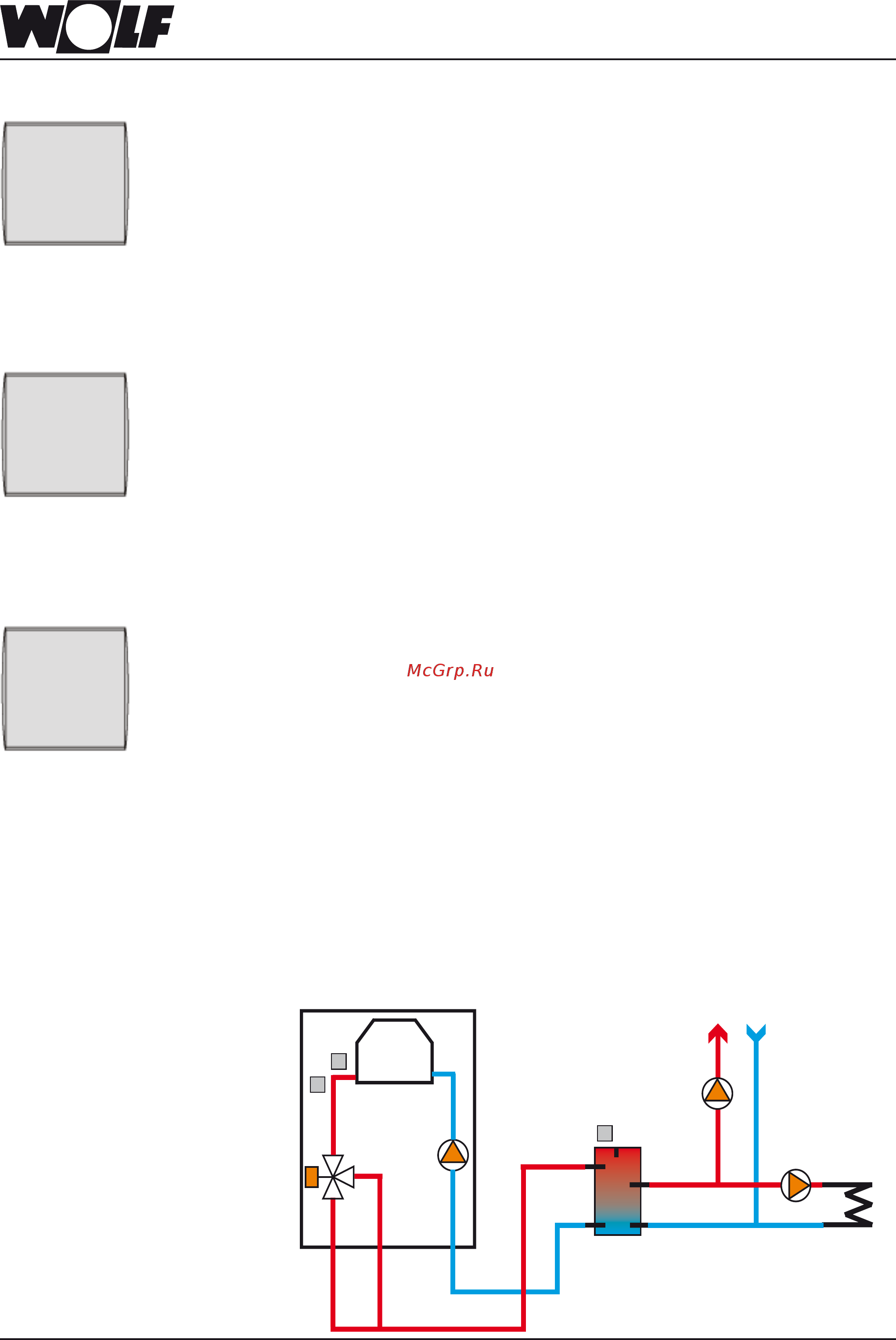

Гидравлическая схема:
Газовый котел
Насос котла
или
