25
3062333_201506
Если с отопительного контура более не поступает запрос на тепло, то кот-
ловой насос отключается с временной задержкой, определенной временем
инерционного выбега. Таким образом предотвращается отключение котла
из-за перегрева и срабатывания защитного ограничителя температуры.
Инерционный выбег насоса в
режиме отопления
Parameter HG07
HG07
1
Заводская установка: переключения
Диапазон установки: 0 до 30 мин
Просмотр и изменение регулировочных па-
раметров при помощи регуляторов Wolf

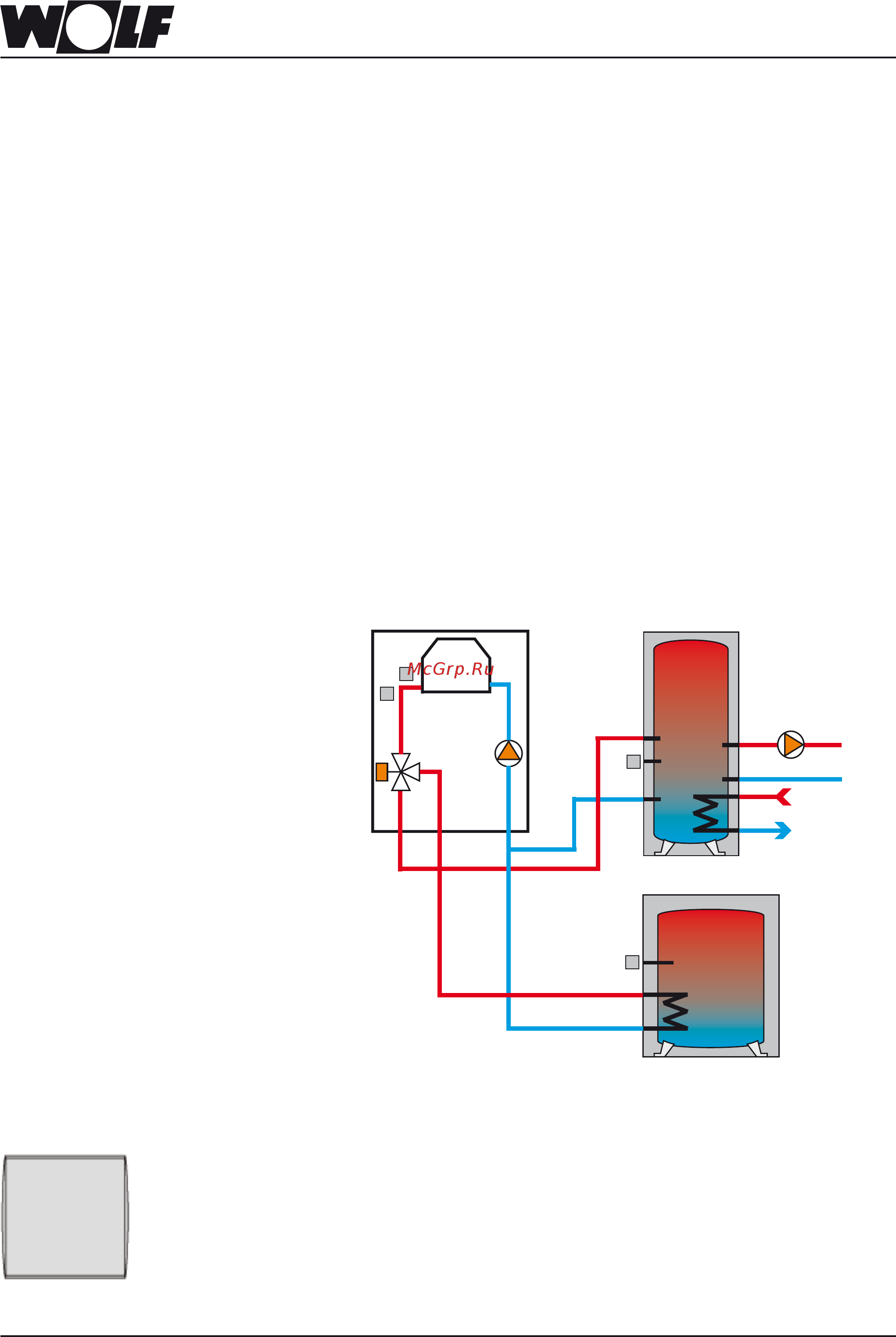

Гидравлическая схема:
J
J
J
J
VL-датчик 2
VL-датчик 1
3-ходовой клапан
Датчик кол-
лектора E1
A1 как насос нагр.
контура
Датчик
бойлера
Бак-
накопи-
тель
Бойлер
Газ.котел
Насос
Режим работы насоса 2:
Насос устройства — подкачивающий насос для системы отопле-
ния.
В случае отопительных систем с гидравлическим разделителем
или с теплоаккумулятором подогревом воды на нагревательном
устройстве (датчик накопителя на входе Е1 необязательный)
Работа без датчика накопителя
(например, при использовании каскадного модуля)
Насос устройства работает в режиме отопления только при работе
горелки и с задержкой выключения насоса в соответствии с параметром
HG07.
В случае затребования хозяйственно-питьевой воды (вертикальный
накопитель или комбинированный котел) насос устройства работает в
нормальном режиме.
Работа с датчиком накопителя
Датчик накопителя на входе Е1 воздействует только на режим отопле-
ния.
Насос устройства работает в режиме отопления только при работе
горелки и с задержкой выключения насоса в соответствии с параметром
HG07.
В случае затребования хозяйственно-питьевой воды (вертикальный
накопитель или комбинированный котел) насос устройства работает в
нормальном режиме.
