Wolf MGK-2-390 [10/68] Обшивка
![Wolf MGK-2-390 [10/68] Обшивка](/views2/1307046/page10/bga.png)
10 3064473_201508

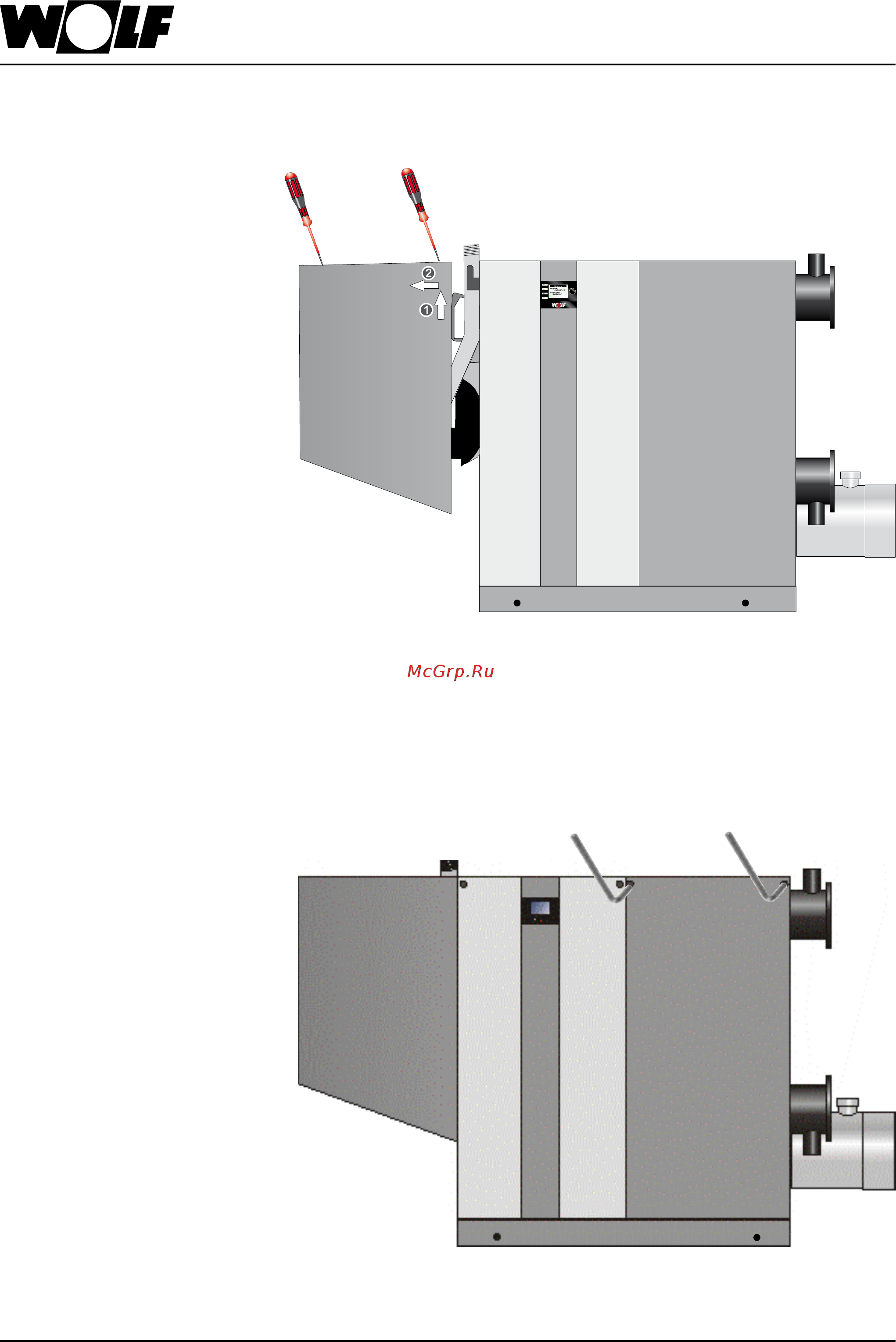

6. Обшивка
– Открутить 3 винта на верхней стороне котла.
– Немного приподнять кожух горелки и снять его с котла.
– Открутить 2 винта правой панели обшивки котла.
– Наклонить правую панель обшивки вперед и снять ее по направлению вверх.
Выполнить монтаж в обратном порядке.
Выполнить монтаж в обратном порядке.
Демонтаж кожуха горелки
(например, для технического
обслуживания газовоздушной
системы)
Открывание боковой обшивки
(например, для подсоединения
котла к электрической сети):
