8 3064473_201508
4. Технические характеристики
Макс. разница температур В MGK-2 интегрирована функция защиты литых компонентов. Она предотвращает
возникновение напряжений в материале посредством ограничения разницы
температур между подающей и обратной линией. Начиная с температуры 28 K
мощность уменьшается. Если несмотря на это достигается разница 40 K, горелка
кратковременно выключается без сообщения о неисправности. Данное поведение
установки необходимо учитывать при выборе компонентов (например, насосов,
теплообменников, накопительных баков).
Расход Слишком большая скорость потока может привести к съему материала.
Макс. расход (объемный поток) при Q
max.
:
MGK-2-390: 28,5 м³/ч
MGK-2-470: 34,4 м³/ч
MGK-2-550: 39,8 м³/ч
MGK-2-630: 45,5 м³/ч

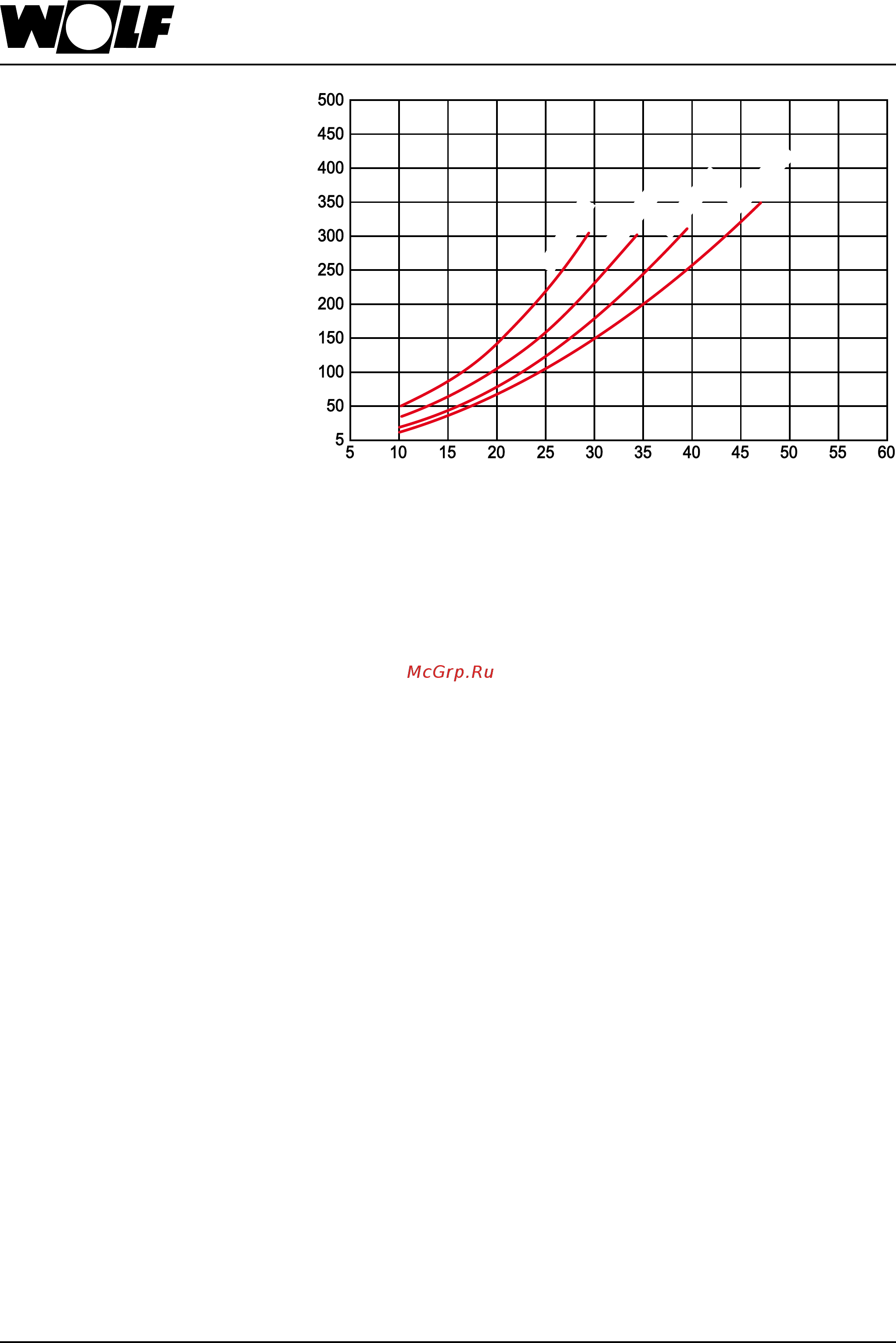

Сопротивление воды системы
отопления MGK-2:
Сопротивление воды системы отопления [мбар]
Расход [м³/ч]
MGK-2-550
MGK-2-630
MGK-2-470
MGK-2-390
