56 3064473_201508

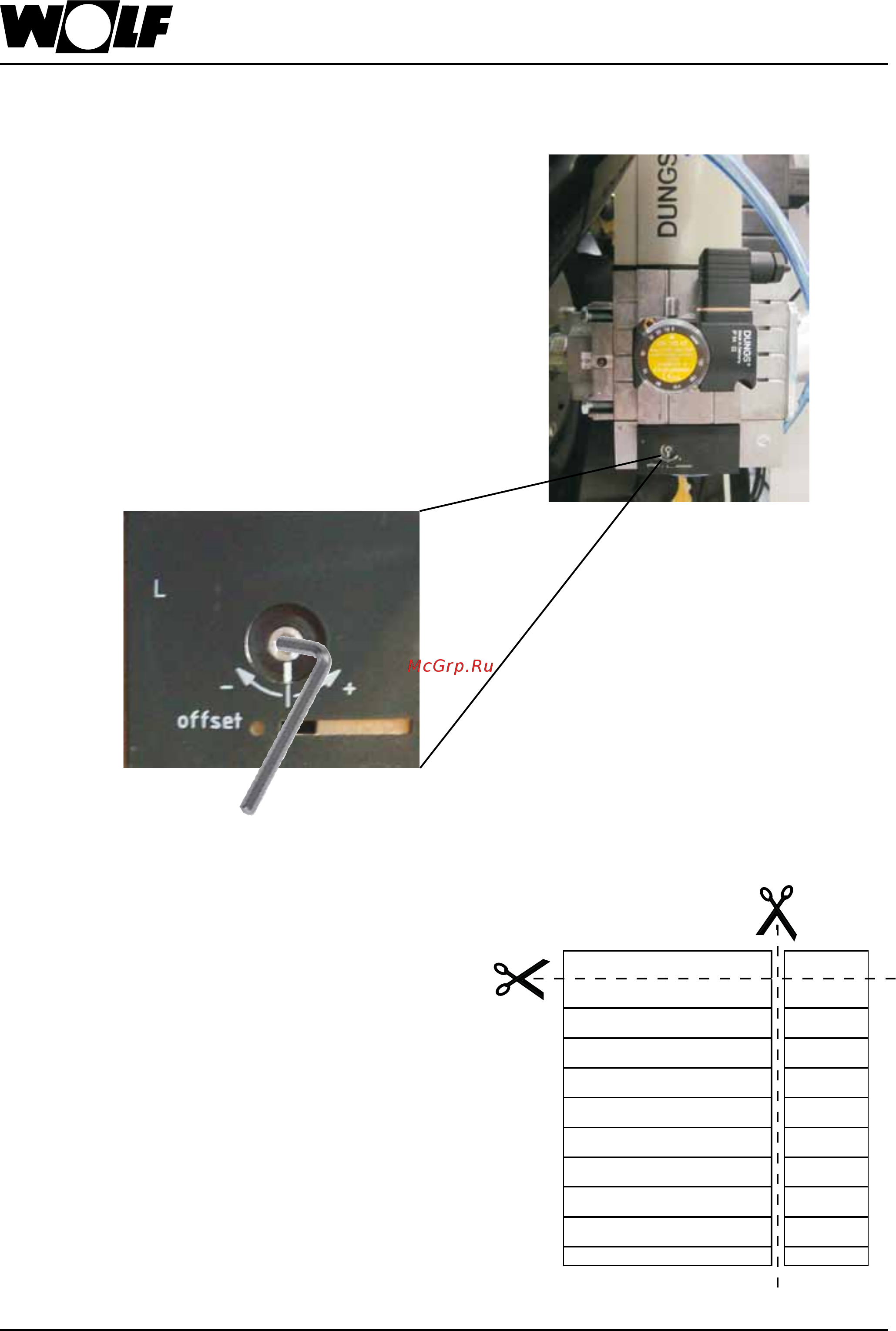

B) Регулировка CO2 при нижней нагрузке
(плавный пуск)
– Включить газовый конденсационный котел.
– Примерно через 30 секунд после включения
горелки проверить содержание CO
2
с помощью
прибора для измерения содержания CO
2
. Это
значение должно составлять 9,1 % ± 0,3 % для
природного газа E/H/LL; при необходимости его
можно отрегулировать с помощью торцевого
ключа 2,5 мм на комбинированном газовом
клапане согласно рисунку.
– Эта регулировка должна выполняться при мини-
мальной нагрузке (180 секунд после запуска
горелки).
– При необходимости повторить этап запуска для
регулировки.
2H - G20 - 20 mbar
2S - G25.1 - 25 mbar
2E - G20 - 20 mbar
2H - G20 - 20 mbar
2Ei - G25 - 25 mbar
2Es - G20 - 20 mbar
2H - G20 - 20 mbar
2H - G20 - 20mbar
2LL - G25 - 20 mbar
2E - G20 - 20 mbar
2H - G20 - 20 mbar
Regolato per gas
Réglée sur
Beállítva
Réglée sur
Nastaveno na
Réglée sur
Ajustada a gas
Adjusted to
Eingestellt auf
Eingestellt auf
IT
LU
FR
HU
FR
CZ
ES
GB
DE
DE / AT
50/118610215
C) Завершение регулировочных работ
– Выключить котел.
– Закрыть измерительные отверстия и проверить
их герметичность.
– Установить кожух горелки.
– Закрутить резьбовые крепления на кожухе горелки
(вверху).
– Проверить указание вида газа на заводской
табличке, при необходимости изменить его.
При переоснащении на природный газ LL
вырезать наклейку «Настроено на LL - G25 - 20
мбар» и наклеить на заводскую табличку.
31. Изменение вида газа, регулировка
уровня CO
2
