Wolf MGK-2-390 [9/68] Схема конструкции котла

Газовые конденсационные котлы wolf моделей mgk 2 390 470 550 630 имеют заводское оснащение для работы с природным газом категории e и ll высокоэффективный теплообменник выполнен из прочного алюминиево кремниевого сплава с высокой стойкостью к коррозии газовая горелка с предварительным смешиванием оснащенная газовоздушной системой для регулируемого режима работы в диапазоне 17 100 обеспечивает сгорание с чрезвычайно малой эмиссией токсичных веществ и нормальной степенью использования до 110 для высокоэффективного использования энергии соединения для подачи воздуха для горения при эксплуатации с забором воздуха из атмосферы и газа находятся в верхней части котла соединения для ог подающей и обратной линии отопления находятся сбоку котла простой доступ к газовоздушной системе для технического обслуживания обеспечивается благодаря съемному кожуху горелки компактная установка с экономией места возможность размещения непосредственно у стены без дополнительного расстояния простой и быстрый мо 9

Котел полностью смонтирован и закрыт обшивкой основная система регулирования оснащена автоматом розжига газа электронным зажиганием ионизационным контролем пламени и вентилятором с регулируемой частотой вращения в зависимости от мощности 9

Полная электрическая разводка системы управления возможность применения с учетом самых разных требований к отопительным системам возможность использования до четырех газовых конденсационных котлов по каскадной схема обеспечивает диапазон мощности до 2 5 мвт не требуется увеличение температуры воды в обратной линии или минимальное количество циркулирующей воды в установку встроен дополнительный второй stb предохранительный ограничитель температуры 9

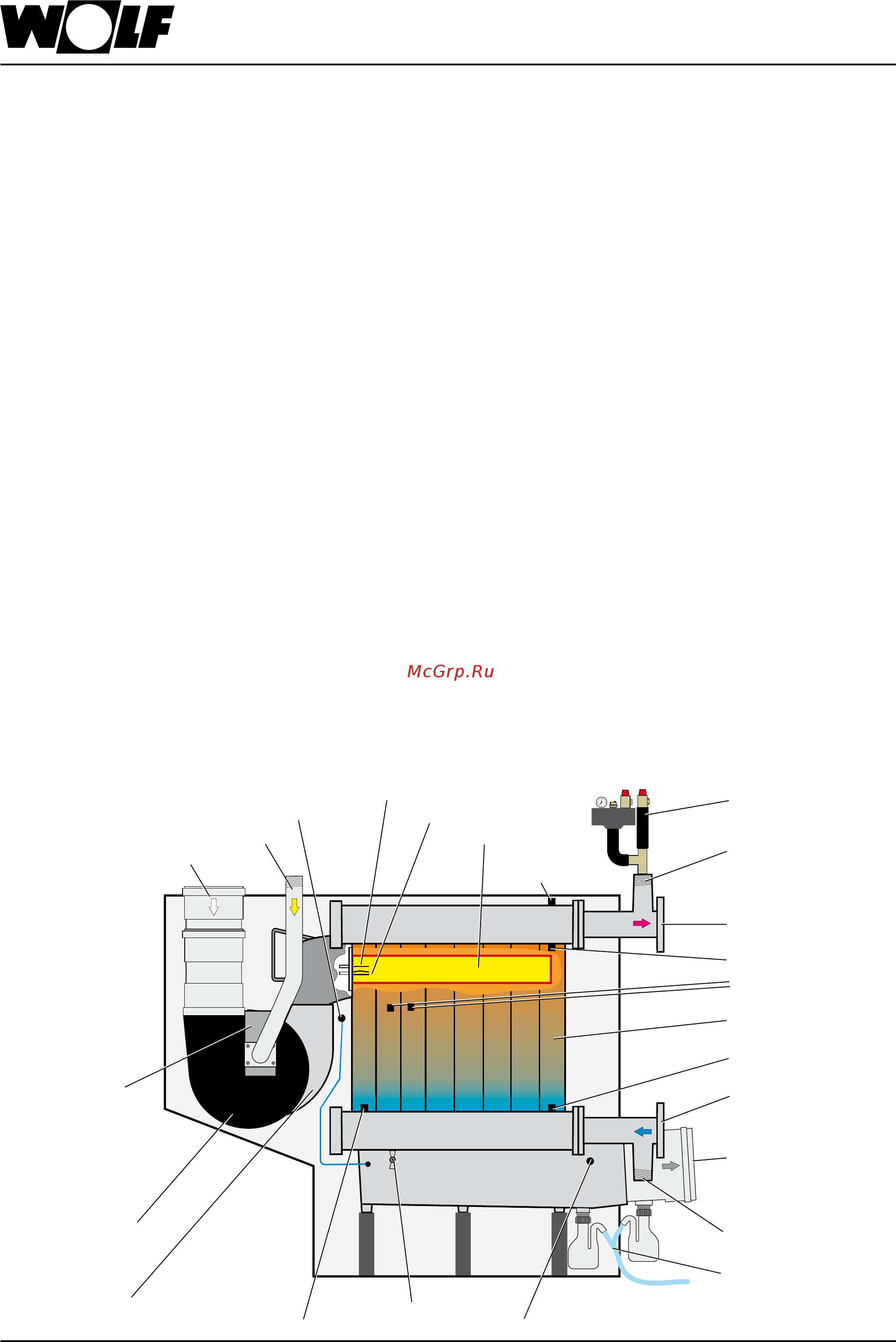

Схема конструкции mgk 2 9

Схема конструкции котла 9

Обшивка 10

Стандарты и предписания 11

Стандарты и предписания 12

Транспортировка указания по монтажу 13

Транспортировка указания по монтажу 14

Указания по монтажу 15

Предохранительное оборудование 16

Предохранительное оборудование согл din en 12828 для mgk 2 16

Указания по подготовке воды 17

3064473_201508 18

Данный отопительный котел подходит только для систем с насосом контура отопления при отсутствии такого насоса не обеспечивается достаточное протекание воды через нагревательные элементы поэтому не обеспечивается нагрев жилых помещений 18

Если трубы или система теплый пол не обеспечивают защиту от диффузии необходимо разделение системы посредством тепло обменника 18

Необходимо установить предохранительный узел состоящий из предохранительного клапана с макс давлением срабатывания 6 бар и автоматического клапана для выпуска воздуха на соединительной линии между котлом и предохранительным клапа ном не должно быть запорных устройств в случае сильного превышения давления в котле вследствие слишком высокой температуры котла возможен разрыв корпуса котла или его трубопроводов что ведет к внезапной утечке воды в виде сильной струи опасность ожогов 18

Патрубки для подающей и обратной линии отопления расположены на верхней стороне котла необходимо обязательно предусмотреть возможность перекрытия подающей и обратной линии для предотвращения неправильной циркуляции необходимо установить обратный клапан после насоса насосов отопительного контура в случае новых систем рекомендуется установить шламосборник или грязевой фильтр в обратной линии на старых установках его установка является обязательной 18

Трубопроводы между отопительным котлом и системой 18

Выбор циркуляционных насосов 19

Газовоe соединениe 20

Монтаж сифона 21

Система нейтрализации доп оборудование 22

Система нейтрализации насос конденсата доп оборудование 23

Виды подсоединения 24

Воздуховод дымоход 24

Воздуховод дымоход 25

Длина соединительной линии 2 м 1 дополнительное колено 87 соответствует эффективной длине 3 м поперечное сечение шахты минимальный кольцевой зазор согласно din 18160 часть 1 25

Длина указана для концентрического воздуховода дымохода и труб ог и только для оригинальных деталей компании wolf 25

Доступный напор вентилятора mgk 2 10 150 па макс длина соответствует общей длине от установки до оголовка дымохода 25

Необходимо соблюдать указания по монтажу прилагаемые к дополнительному оборудованию 25

Необходимые маркировочные таблички прилагаются к соответствующему дополнительному оборудованию wolf 25

Примеры монтажа следует при необходимости адаптировать с учетом строительных и национальных предписаний вопросы по подключению особенно по установке ревизионных люков и размещению приточных воздуховодов следует выяснить в уполномоченном надзорном органе 25

С сертификатом ce 0036 cpd 9169003 разрешается использовать следующие воздуховоды дымоходы и трубы ог 25

Системы c33x и c83x также подходят для установки в гаражах 25

Общие указания по электрическому подключению 26

Подсоединение к электрической сети 26

_201508 27 27

Демонтаж крышки коробки системы регулирования 27

Демонтаж крышки корпуса hcm 2 27

Обзор компонентов в коробке системы регулирования 27

Подсоединение к электрической сети 27

Снять переднюю обшивку см главу обшивка затем открутить отверткой четыре винта на коробке системы регулирования 27

Клеммы в коробке системы регулирования 28

Подсоединение к электрической сети 28

V 400v 29

Подсоединение выхода а1 230 в ac макс 1 5 a 29

Подсоединение к электрической сети 29

Подсоединение установки 230 400 в 29

Указания по подсоединению к электрической сети 29

Указания по подсоединению насоса контура отопления к электрической сети 29

V 400v 30

Замена предохранителя hcm 2 30

Замена предохранителя предохранителя бустерного насоса 30

Перед заменой предохранителя необходимо отсоединить газовый конденсационный котел от сети выключение рабочего выключателя не ведет к отсоединению от сети опасность из за электрического напряжения на электрических компонентах категорически запре щается прикасаться к электрическим компонентам и контактам если газовый конденсационный котел не отсоединен от сети опасно для жизни 30

Подсоединение входа e1 30

Подсоединение выхода z1 230 в ac макс 1 5 a 30

Подсоединение загрузочного насоса lp 230 в ac макс 1 5 a 30

Подсоединение к электрической сети 30

Подсоединение проводов малого напряжения 30

V 400v 31

Подсоединение входа e2 31

Подсоединение к электрической сети 31

Подсоединение наружного датчика 31

Подсоединение проводов малого напряжения 31

Подсоединение цифровой регулирующего устрой ства wolf например bm 2 mm km sm1 sm2 31

Указания по электрическому подсоединению внешнего предохранительного контура 31

Am bm 2 32

Вкл 32

Модуль управления монтаж 32

Отопление 32

Активация режима трубочист 33

Заданная температура гвс 33

Заданная температура теплогенератора 33

Квитировать неисправность завершить назад 33

Регулирование модулем управления am 33

3064473_201508 34

Структура меню модуля управления am 34

Структура меню системы регулирования am 34

Отображение на дисплее описание 35

Режим работы состояние горелки 35

Режим работы теплогенератора 35

Состояние горелки теплогенератора 35

Активация режима трубочист 36

Однократная подготовка гвс 36

Регулирование модулем управления bm 2 36

Параметры регулирования теплогенератора 37

Описание параметров 38

Описание параметров 39

Описание параметров 40

Параметр hg13 функция входа e1 40

Функции входа e1 можно отобразить и настроить с помощью модуля управления am или bm 2 только непосредственно на самом котле используя для этого параметр hg13 40

Описание параметров 41

Параметр hg14 функция выхода a1 функции выхода а1 можно отобразить и настроить с помощью модуля управления am или bm 2 только непосредственно на самом котле используя для этого параметр hg14 41

Описание параметров 42

Описание параметров 43

Описание параметров 44

Конфигурация установки 01 45

Конфигурация установки 02 45

Конфигурация установки 11 45

Описание параметров 45

Конфигурация установки 51 46

Конфигурация установки 52 46

Конфигурация установки 60 46

Описание параметров 46

Описание параметров 47

Включить установку проверить открыта ли заслонка отсоединить во время работы вход e1 на 2 минуты установка должна отключиться и заблокироваться с индикацией кода неисправности 8 причем вентилятор должен продолжать работать с низкой частотой вращения при этом дополнительно возможно отображение кода неисправности 44 реле давления ог снова подсоединить вход e1 подтвердить сообщение о неисправности убедиться в том что заслонка ог закрыта 48

При вводе в эксплуатацию и ежегодной проверке теплогенераторов в случае котельных установок работающих с избыточным давлением необходимо выполнение проверки герметичности каскадной заслонки чтобы в помещении установки не мог попасть co2 48

Электрическое подсоединение заслонки ог 48

Каскадный режим 49

Каскады с избыточным давлением с забором воздуха из помещения 49

Каскадный режим 50

Настройка адреса ebus для каскадного режима 50

Каскадный режим 51

Заполнение и опорожнение системы отопления 52

Ввод в эксплуатацию 53

Включить главный выключатель 54

Выключить главный выключатель 54

Выключить главный выключатель установки 54

Если не все винты закручены герме тично возникает опасность утечки газа что может привести к взрыву удушению и отравлению 54

Закрыть газовый запорный кран закрыть газовый запорный кран 54

Медленно открыть газовый запорный кран 54

Открутить резьбовую пробку на измерительном штуцере на два оборота 54

Открыть газовый запорный кран 54

Подсоединить дифференциальный манометр на измерительном штуцере к выход должен использоваться для атмосферы 54

После запуска котла считать значение после запуска котла считать значение подсоединительного давления на дифференциальном манометре 54

Проверка давления магистрального газа 54

Проверка подсоединяемого давления газа скоростного напора газа 54

Работы с газоведущими компонентами разрешается выполнять только авто ризованному специалисту в случае ненадлежащего выполнения работ воз можна утечка газа что ведет к опасности взрыва удушения и отравления 54

Сжечь выходящий газ через водяной затвор пока не перестанет выходить воздух 54

Снять дифференциальный манометр и снова герметично закрыть измерительный штуцер резьбовой пробкой 54

Страны назначения категория газа и подсоединяемое давление 54

Убедиться в отсутствии утечки газа из измерительного штуцера 54

Установить кожух горелки 54

Установить переднюю обшивку 54

Изменение вида газа регулировка уровня c 55

Изменение вида газа регулировка уровня c 56

Протокол ввода в эксплуатацию 57

Указания по проектированию воздуховода дымохода 58

Передняя панель 59

Схема соединений hcm2 59

Схема соединений gbc p 60

Время 61

Давление ко предупр с 0 мин 61

Мин 61

Неиспр 107 нет пламени неиспр с 0 мин 61

Неисправен датчик котла 61

Неисправности причины и устранение 61

Номер 61

Предуп 61

Неисправности причины и устранение 62

Неисправность в системе имеются следующие неисправности 62

Неисправности причины и устранение 63

Неисправности причины и устранение 64

Пояснения 64

Предупреждающие сообщения в системе имеются следующие предупреждения 65

Предупреждения причины и устранение 65

Таблица сопротивлений датчиков 66

Заявление о соответствии 67

Согласно iso iec 17050 1 67
