Wolf MGK-2-390 [61/68] Неисправности причины и устранение
![Wolf MGK-2-390 [61/68] Неисправности причины и устранение](/views2/1307046/page61/bg3d.png)
3064473_201508 61
Общие указания
Запрещается демонтировать, каким-либо образом обходить или иным образом выводить из строя предо-
хранительные и контрольные устройства и приспособления. Газовый конденсационный котел разрешается
эксплуатировать только в технически безупречном состоянии. Неисправности и повреждения, которые
отрицательно влияют или могут отрицательно повлиять на безопасность, должны немедленно устраняться
соответствующими специалистами. Неисправные детали и компоненты установки разрешается заменять
только оригинальными запасными частями компании Wolf.

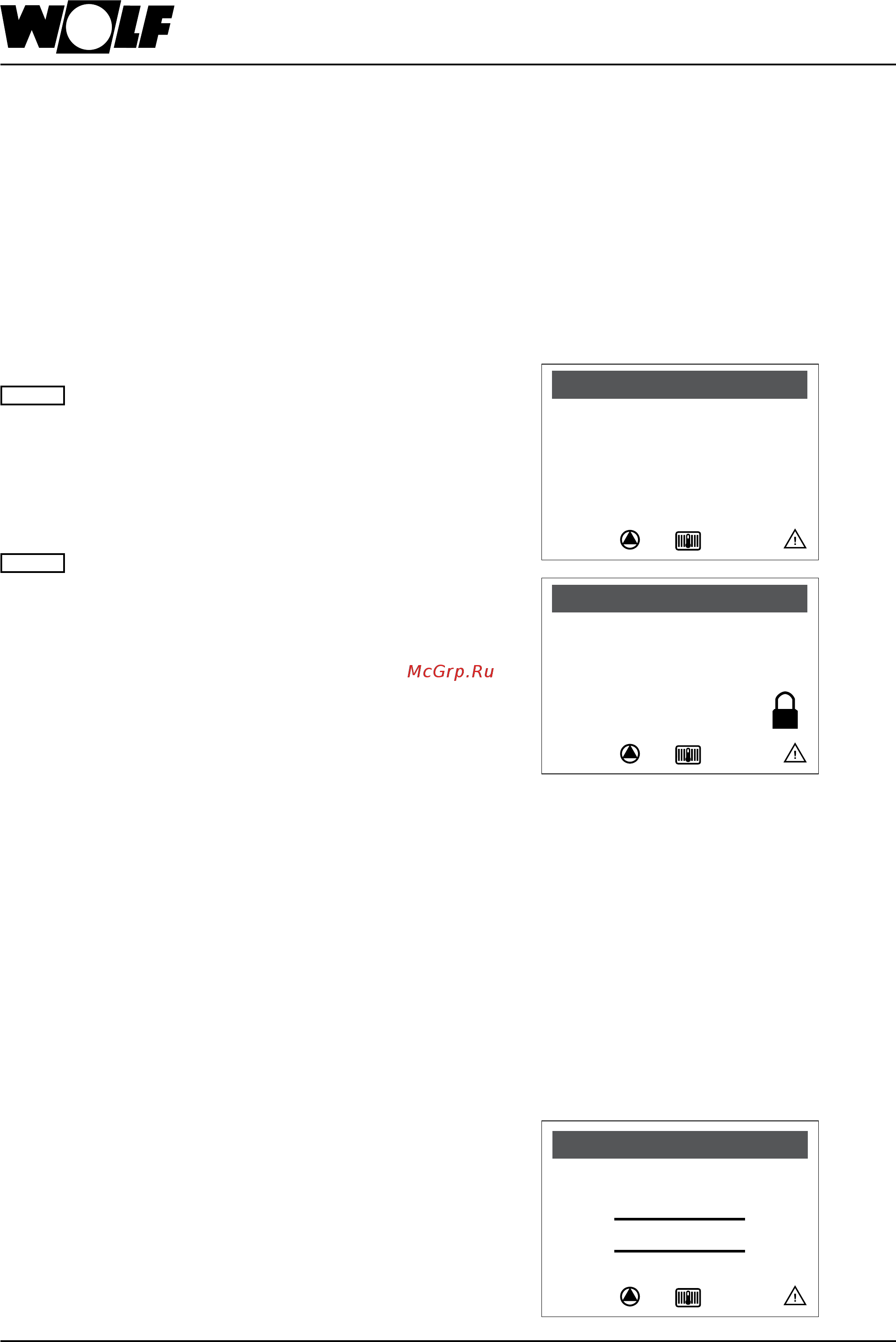

Неисправности и предупреждения отображаются в текстовом виде на дисплее регулирующих компонентов
(модуля управления AM или модуля управления BM-2) и соответствуют по смыслу сообщениям, указанным
в последующих таблицах. Символ предупреждения или неисправности на дисплее (символ: треугольник
с восклицательным знаком) указывает на наличие активного предупреждающего сообщения или сообщения
о неисправности. Символ замка (символ: замок) сигнализирует о том, что имеющееся сообщение о не-
исправности привело к отключению установки с ее блокировкой. Кроме того, отображается продолжительность
имеющегося сообщения.
Предупреждающие сообщения не требуется
квитировать и они не ведут непосредственно
к отключению установки. Однако причины
появления предупреждений могут привести
к неверной работе установки/системы или
к неисправностей, поэтому они должны
быть устранены квалифицированным
специалистом.
Внимание
Неисправности должны устраняться только
квалифицированными специалистами.
Если блокирующее сообщение о неис-
правности несколько раз квитируется без
устранения причины, это может привести
к повреждению компонентов или систе-
мы. Такие неисправности, как, например,
дефектный датчик температуры или иные
датчики, квитируются системой регули-
рования автоматически, если соответ-
ствующий компонент был заменен и
передает достоверные измеренные
значения.
Внимание
Порядок действий при неисправностях:
– Прочитать сообщение о неисправности.
– Определить и устранить причину неисправности
согласно нижеследующей таблице.
– Выполнить сброс ошибки нажатием кнопки «Квитировать неисправность» или пункта «Квитирование
неисправности» в меню «Специалист». Если сообщение о неисправности не удается квитировать,
разблокированию могут мешать высокие значения температуры на теплообменнике.
– Проверить систему на правильность работы.
Порядок действий при предупреждениях:
– Прочитать предупреждающее сообщение.
– Определить и устранить причину предупреждения согласно нижеследующей таблице.
– Квитирование ошибки для предупреждений не требуется.
– Проверить систему на правильность работы.
История неисправностей:
В меню специалиста модуля управления AM или
BM-2 можно отобразить историю неисправностей и
просмотреть последние 20 сообщений о неиспра-
вности.
Неиспр 107
Нет пламени
Неиспр. с
0 мин
Сообщение
Неисправен датчик котла
12
Время 0 мин
Номер 1 из 3
История неиспр.
Предупр. 2
Давление КО
Предупр. с
0 мин
Сообщение
35. Неисправности, причины
и устранение
