Подсоединение наружного датчика
Наружный датчик можно только при монтаже модуля
управления ВМ-2 по выбору подсоединить к клемме AF на
клеммной колодке конденсационного котла или к клеммной
колодке системы регулирования.
Подсоединение наружного датчика
При монтаже установки в местах с опас-
ностью повышенного электромагнитного
воздействия рекомендуется использовать
экранированные провода датчиков и eBus.
При этом экранирование должно быть
с одной стороны подсоединено в системе
управления к потенциалу PE.
Внимание
Подсоединение цифровой регулирующего устрой-
ства Wolf (например, BM-2, MM, KM, SM1, SM2)
Разрешается подсоединять только регулирующие
устройства производства компании Wolf. К каждому
регулирующему устройству прилагается соответствующая
схема соединений.
Для соединения между регулирующим устройством и
конденсационным котлом используется двухжильный
провод (поперечное сечение > 0,5 мм²).
Внешний предохранительный контур (перемычка) выполнить
со свободным потенциалом
При монтаже установки в местах с опаснос-
тью повышенного электромагнитного
воздействия рекомендуется использовать
экранированные провода датчиков и eBus.
При этом экранирование должно быть
с одной стороны подсоединено в регулирую-
щем устройстве к потенциалу PE.
Внимание
Подсоединение проводов малого напряжения
Подсоединение входа E2

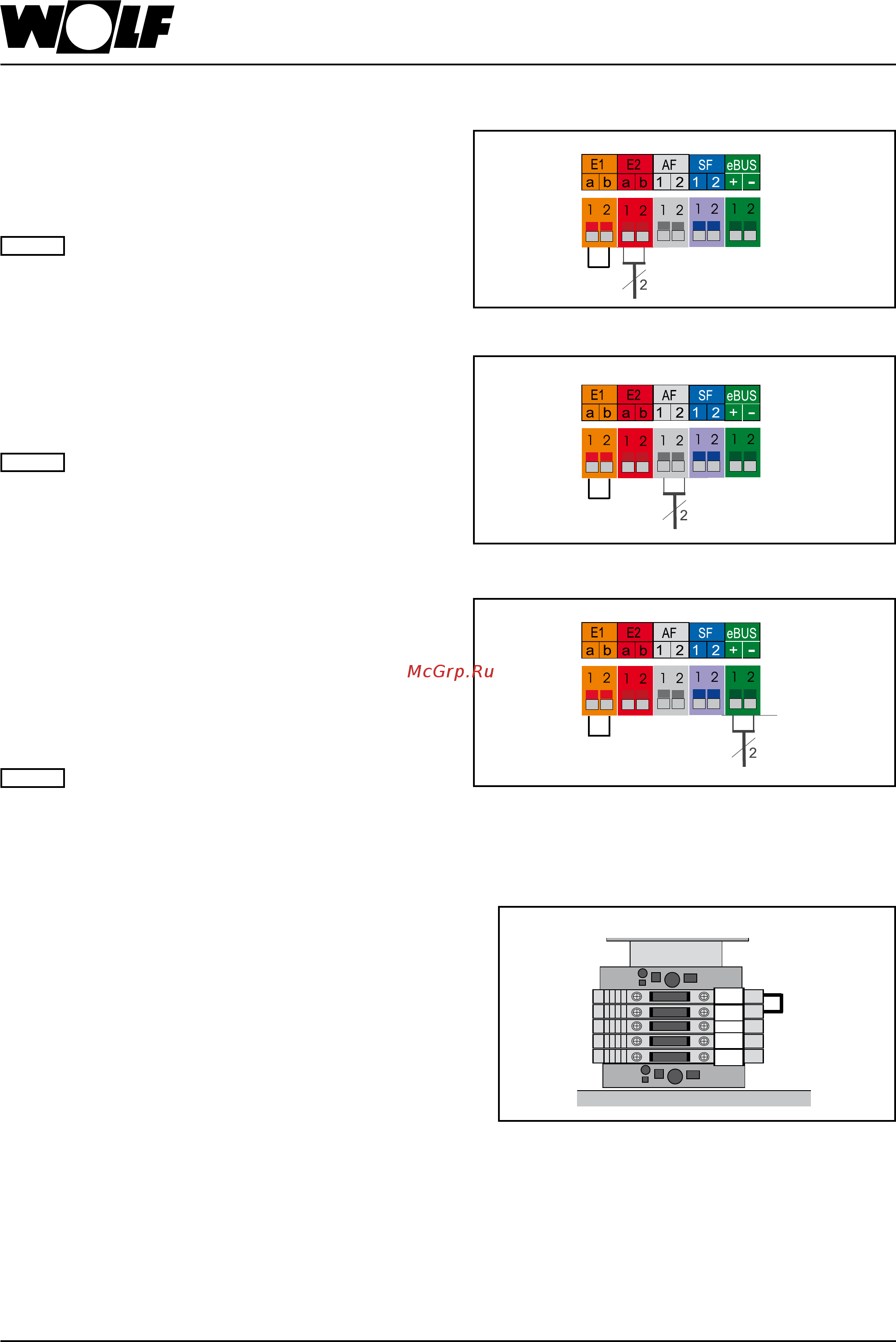

Вставить соединительный кабель через кабельный
сальник и закрепить кабель. Подсоединить кабель для
входа 2 к клеммам E2 согласно схеме соединений.
Подсоединение входа E2
На вход E2 может подаваться только
внешнее напряжение макс. 10 В, иначе
плата системы регулирования будет
разрушена. 1(a) = 10 В, 2(b) = GND
Внимание
F1
PE
N
L3
L2
L1
PE
N
L3
L2
L1
3
2
1
5
4
K1
K2
220V/
400V
Подсоединение внешнего предохранительного контура
Внешний предо-
хранительный
контур (перемычка)
выполнить
со свободным
потенциалом
X2
Указания по электрическому подсоединению внешнего
предохранительного контура
Соединение для внешнего предохранительного контура
(например, ограничителя макс. давления) должно быть выполнено
со свободным потенциалом. При разомкнутом контакте должно
выполняться отключение с блокировкой.
– Обесточить систему перед открытием.
– Убедиться в отсутствии напряжения.
– Открыть переднюю обшивку и крышку коробки системы
регулирования.
– Открыть верхний кабельный канал и нижнюю крышку корпуса
HCM-2.
– Снять перемычку на клеммах X2-4 и X2-5.
– Вставить соединительный провод со свободным потенциалом
от внешнего компонента через кабельный сальник на правой
стороне установки и продолжить его в нижнем кабельном
канале к рядным клеммам X2.
– Обеспечить разделение между цепями низкого и малого
напряжения!
– Соответствующим образом подсоединить жилы к клеммам
X2-4 и X2-5.
– Закрыть кабельные каналы и крышку коробки системы
регулирования.
