Wolf MGK-2-390 [46/68] Описание параметров
![Wolf MGK-2-390 [46/68] Описание параметров](/views2/1307046/page46/bg2e.png)
46 3064473_201508
25. Описание параметров
E2
GLT%
ZHP
ZHP
E2
GLT°C
ZHP
SAF
eBus
KM
eBus
ZHP
Важное указание:
В этих принципиальных схемах не полностью показаны запорные арматурные элементы, клапаны для выпуска воздуха
и предохранительные компоненты. Они должны быть установлены согласно действующим стандартам и предписаниям
с учетом характеристик конкретной установки. Для получения информации о гидравлической и электрической системе
см. документацию по проектированию гидравлических системных решений!

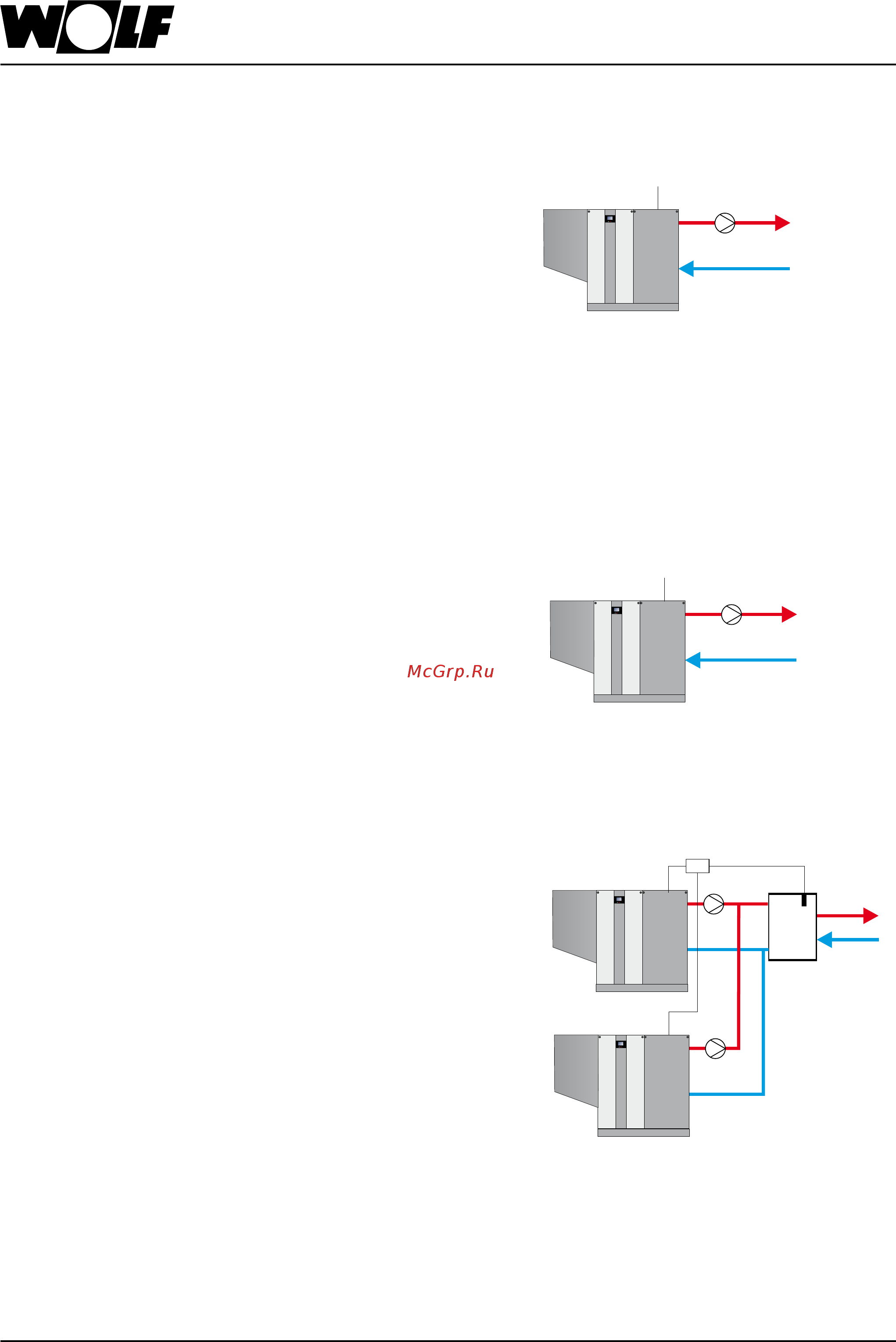

Конфигурация установки 51
Мощность горелки по запросу АСУЗ
Горелка начинает работать после запроса от стороннего
регулятора
• Питающий насос/насос контура отопления (ZHP) работает
как питающий насос начиная с 2 В
• Без регулирования температуры
• Вход E2:
управление в диапазоне 0 – 10 В от стороннего регулятора
0 – 2 В: горелка выключена,
2 – 10 В: мин.– макс. мощность горелки в настроенных
пределах (HG02 и HG04)
• Активно автоматическое уменьшение мощности при
приближении к температуре TKмакс. (HG22). Отключение
при достижении температуры TK
max
Указание: Если падение давления в котле включая трубо-
проводную сеть больше 400 мбар, необходимо
использовать гидравлический разделитель.
Конфигурация установки 52
Заданная температура котла по запросу АСУЗ
• Горелка начинает работать после запроса от регулятора
температуры котла
• Питающий насос/насос контура отопления (ZHP) работает
как питающий насос начиная с 2 В
• Регулирование температуры котла
• Вход E2:
управление в диапазоне 0–10 В от стороннего регулятора
0 – 2 В: горелка выключена,
2 – 10 В: заданная температура котла TK
мин
. (HG21) – TK
макс.
(HG22)
Указание: Если падение давления в котле включая трубо-
проводную сеть больше 400 мбар, необходимо
использовать гидравлический разделитель.
Конфигурация установки 60
Каскад для систем с несколькими котлами (автомати-
ческая настройка при наличии модуля управления
каскадом)
• Горелка начинает работать после запроса от модуля
управления каскадом (мощность горелки 0 –100 %;
значения от мин. до макс. в настроенных пределах HG02
и HG04)
• Питающий насос/насос контура отопления (ZHP)
работает как питающий насос
• Регулирование температуры коллектора через модуль
управления каскадом
• Вход E2: не используется
• Активно автоматическое уменьшение мощности при
приближении к температуре TK
макс.
(HG22). Отключение
при достижении температуры TK
макс.
• Для разделения системы возможно использование
гидравлического разделителя или пластинчатого
теплообменника.
