30 3064473_201508

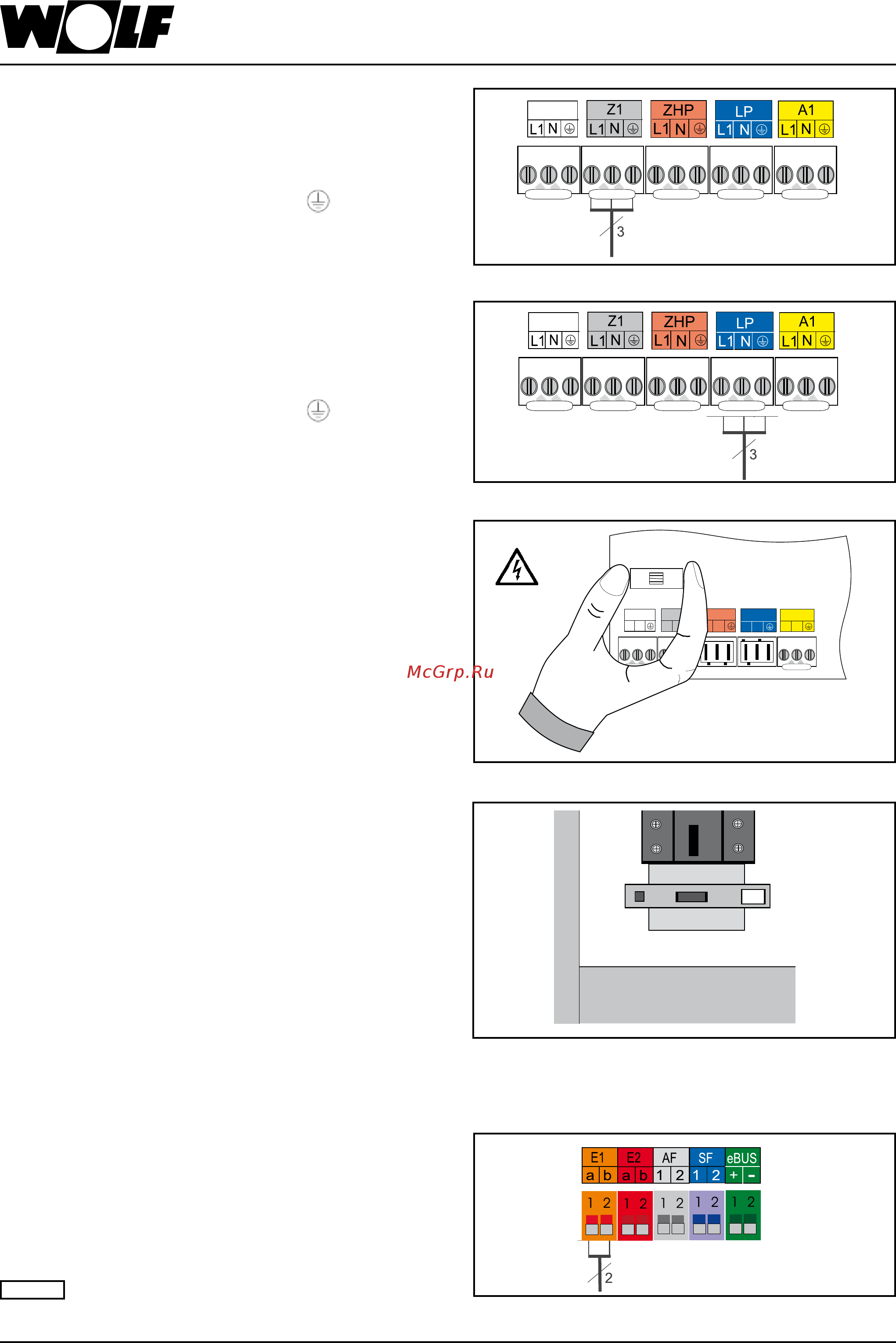

Подсоединение выхода Z1
(230 В AC; макс. 1,5 A)
Вставить соединительный кабель через кабельный саль-
ник и закрепить кабель.
Подсоединить кабель к клеммам L1, N и
.
* На выход макс. 1,5 A/345 В•А, сумма всех выходов не
более 600 В•А
Подсоединение выхода Z1
Подсоединение загрузочного насоса LP
(230 В AC; макс. 1,5 A)*
Вставить соединительный кабель через кабельный саль-
ник и закрепить кабель.
Подсоединить кабель к клеммам L1, N и
.
* На выход макс. 1,5 A/345 В•А, сумма всех выходов не
более 600 В•А
Подсоединение выхода LP
Замена предохранителя (HCM-2)
Перед заменой предохранителя необходимо отсоединить
конденсационный котел от сети. Выключение рабочего
выключателя не ведет к отсоединению от сети!
Предохранитель находится под верхней крышкой корпуса
HCM-2.
Опасность из-за электрического напряжения на
электрических компонентах. Категорически запрещается
прикасаться к электрическим компонентам и контактам,
если конденсационный котел не отсоединен от сети.
Опасно для жизни!
Замена предохранителя
(предохранителя бустерного насоса)
– Перед заменой предохранителя необходимо
отсоединить газовый конденсационный котел от
сети. Выключение рабочего выключателя не ведет
к отсоединению от сети!
– Опасность из-за электрического напряжения на
электрических компонентах. Категорически запре-
щается прикасаться к электрическим компонентам
и контактам, если газовый конденсационный котел
не отсоединен от сети. Опасно для жизни!
Подсоединение проводов малого напряжения
Подсоединение входа E1
Вставить соединительный кабель через кабельный
сальник и закрепить кабель.
Подсоединить соединительный кабель для входа 1
к клеммам E1 согласно электрической схеме; перед
этим убрать перемычку между контактами 1 и 2 на
соответствующих клеммах.
Подсоединение входа E1
На вход E1 не должно подаваться внешнее
напряжение, так как это ведет к разруше-
нию платы системы регулирования.
Внимание
Sicherung F1 3,15A
Предохранитель бустерного насоса
F1
PE
N
L3
L2
L1
PE
N
L3
L2
L1
3
2
1
5
4
K1
K2
220V/
400V
T 3,15 A
Замена предохранителя HCM-2
Netz
N
L1
Z1
N
L1
A1
N
L1
ZHP
N
L1
L1
LP
N
Fuse
5x20
HCM-2
T4A
M4A
18. Подсоединение к электрической
сети
сеть
сеть
