8. Транспортировка/Указания
по монтажу
Размеры после разделения:

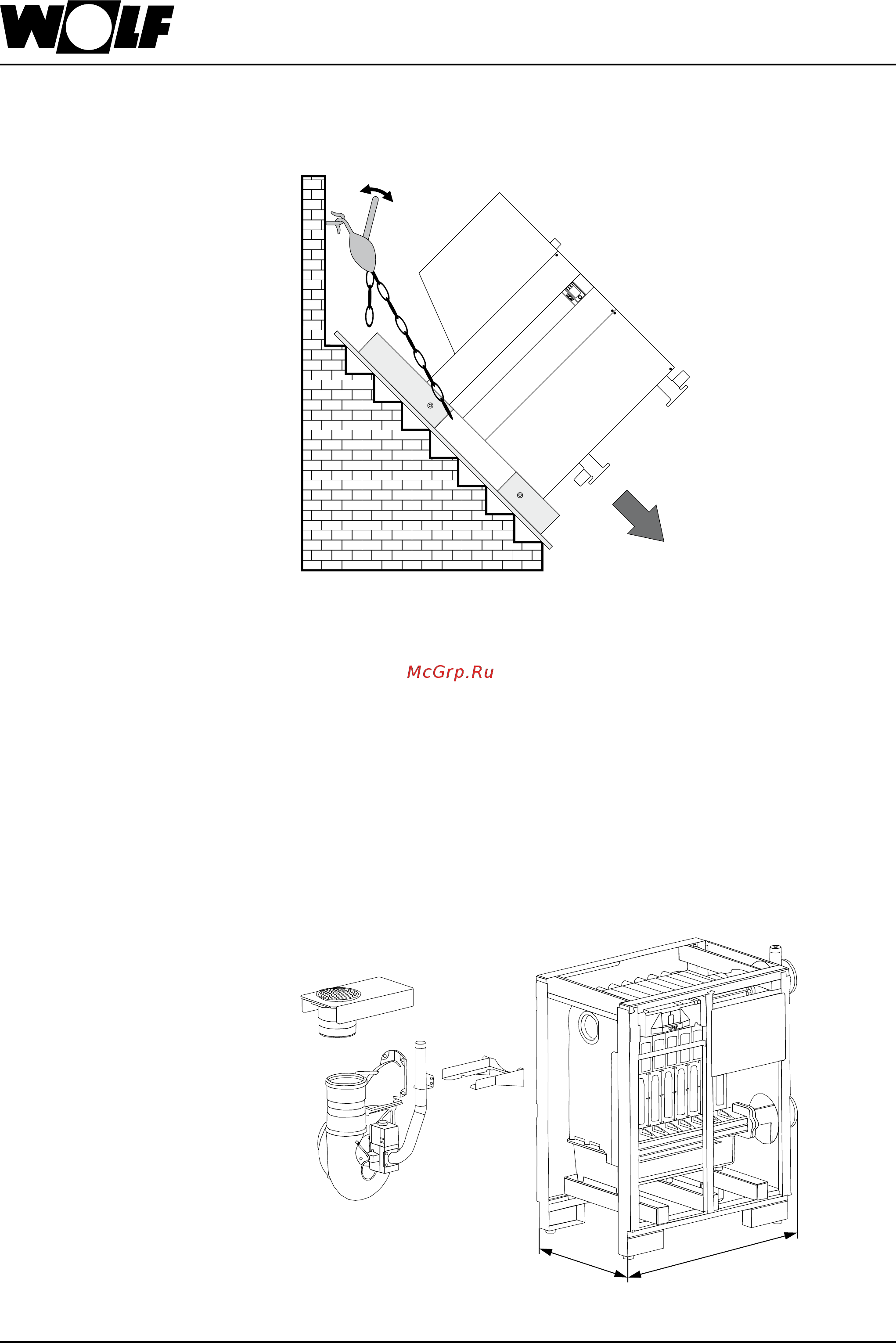

• Опускание в подвал с помощью тросовой лебедки или цепного полиспаста со
страховкой от самопроизвольного соскальзывания.
Для упрощения транспортировки газовый конденсационный котел можно разделить
на газовоздушную систему и теплообменник с размерами 790 x 1295 мм.
– Снять кожух горелки
– Демонтировать газовоздушную систему
– Снять держатель газовоздушной системы
Пример:
1295 mm
790 mm
