38 3064473_201508
25. Описание параметров

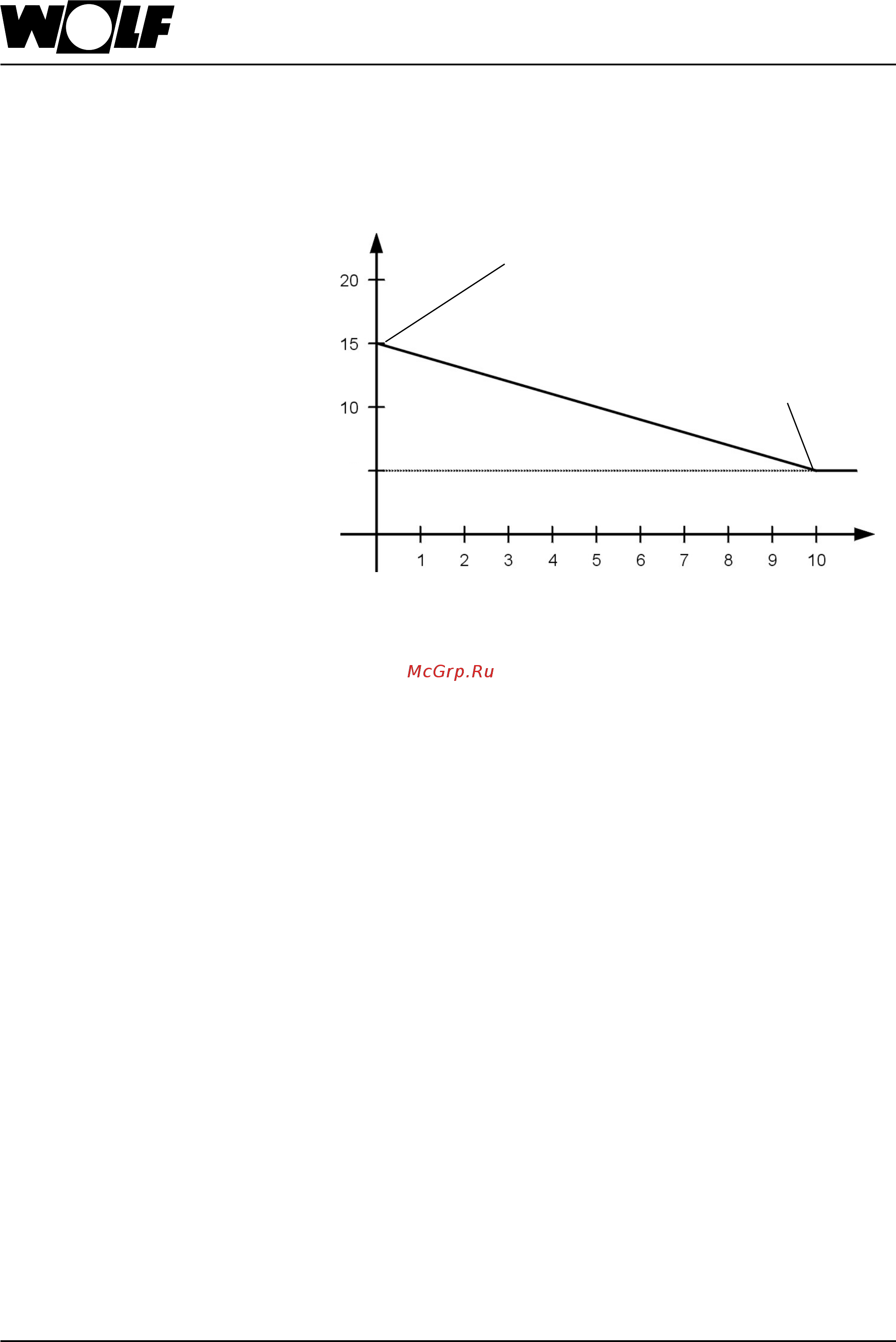

Временной график динамического гистерезиса переключения горелки
для заданного пользователем гистерезиса 15 °C и выбранного времени
гистерезиса (параметр HG33) в 10 минут.
Время работы горелки (мин)
Гистерезис переключения (°C)
Настроенный гистерезис переключения 15 °C
Время гистерезиса 10 минут
7
Параметр HG01
Гистерезис переключения горелки
Гистерезис горелки регулирует температуру котла в пределах настроенного
диапазона посредством включения и выключения горелки. Чем выше
настроен гистерезис, тем больше колебания температуры котла
относительно заданного значения при одновременном увеличении
времени работы горелки и наоборот. Большее время работы горелки
уменьшает воздействие на окружающую среду и увеличивает срок службы
изнашиваемых деталей.
Заводская установка:
см. таблицу в главе 24,
«Параметры регулирования»
Индивидуальная настройка:____
Параметр HG02
Нижняя мощность горелки
Настройка минимальной мощности горелки (минимальная нагрузка
установки) действительна для всех режимов работы. Это значение
в процентах приблизительно соответствует реальной мощности установки.
Параметр HG03
Верхняя мощность горелки ГВС
Настройка максимальной мощности горелки в режиме ГВС
(максимальная нагрузка установки). Действительно для загрузки бака-
накопителя.
Параметр HG04
Верхняя мощность горелки
контура отопления
Настройка максимальной мощности горелки в режиме отопления
(максимальная нагрузка установки). Действительно для режима отопления,
АСУЗ и функции «Трубочист».
Заводская установка:
см. таблицу в главе 24,
«Параметры регулирования»
Индивидуальная настройка:____
Заводская установка:
см. таблицу в главе 24,
«Параметры регулирования»
Индивидуальная настройка:____
Заводская установка:
см. таблицу в главе 24,
«Параметры регулирования»
Индивидуальная настройка:____
