3064473_201508 29

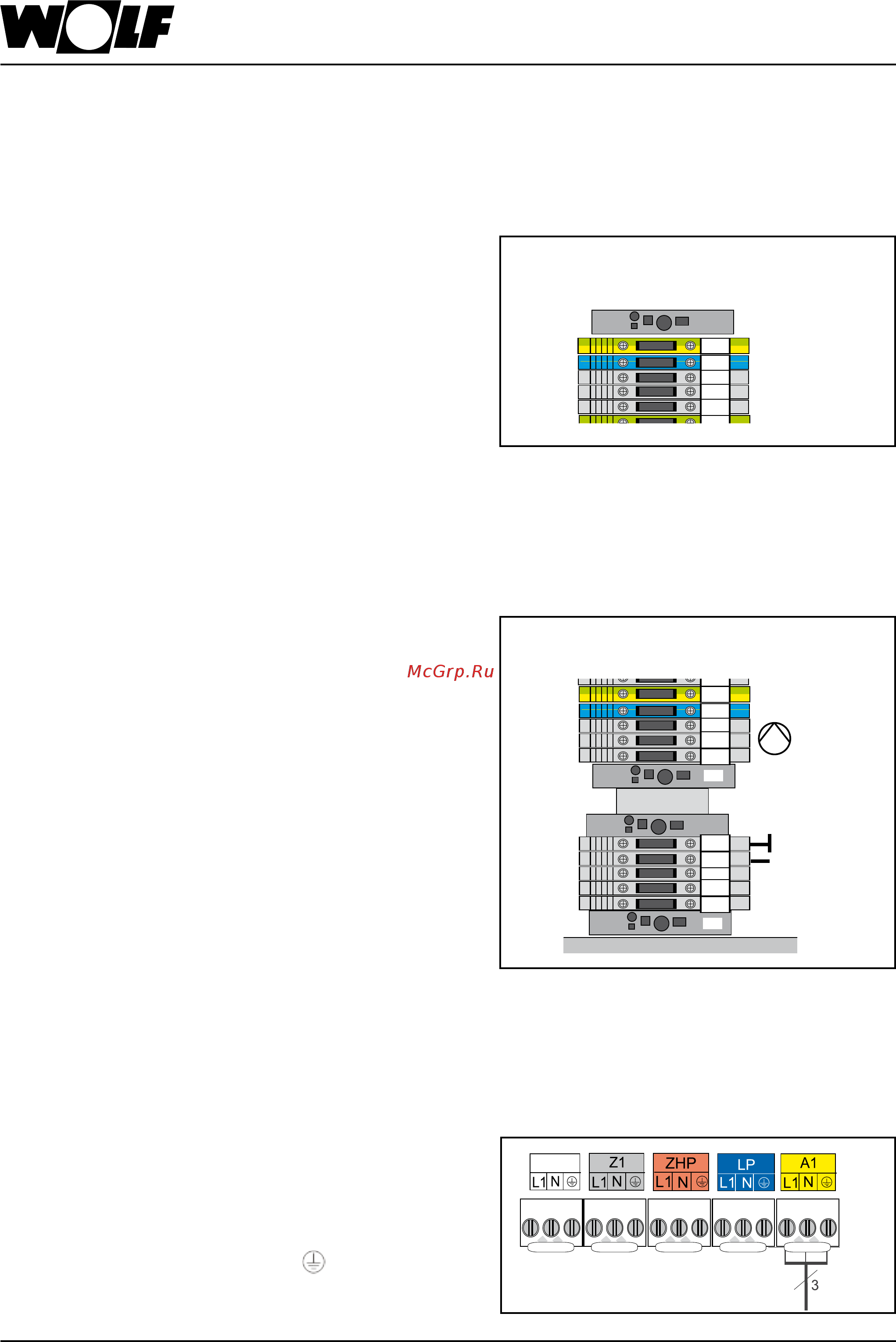

Подсоединение установки (230/400 В)
Устройства регулирования, управления и безопасности полностью подключены и проверены. Необходимо только выполнить
подсоединение к электрической сети, насосу контура отопления и внешнему дополнительному оборудованию.
Подсоединение к электрической сети должно быть неподвижным.
Электрическая сеть должна быть подсоединена через разъединительное устройство для всех полюсов (например, аварийный
выключатель) с зазором между контактами не менее 3 мм.
Указания по подсоединению к электрической сети
– Обесточить систему перед открытием.
– Убедиться в отсутствии напряжения.
– Открыть переднюю обшивку и крышку коробки системы
регулирования.
– Открыть верхний кабельный канал и нижнюю крышку корпуса
HCM-2.
– Обеспечить разделение между цепями низкого и малого
напряжения!
– Снять изоляцию с соединительного кабеля на длину около
70 мм.
– В зависимости от используемого насоса контура отопления
(230 или 400 В) вставить 3- или 5-жильный провод через
кабельный сальник на правой стороне установки и проложить
его в кабельном канале до рядных клемм.
– Подсоединить жилы к рядным клеммам в соответствии со
схемой соединений. Желто-зеленая жила защитного провода
должна быть примерно на 10 мм длиннее, чем жилы для L (L1,
L2, L3) и N.
– Закрыть кабельные каналы и крышку коробки системы
регулирования.
F1
PE
N
L3
L2
L1
PE
N
L3
L2
L1
3
2
1
5
4
K1
K2
220V/
400V
Подсоединение к электрической сети
Указания по подсоединению насоса контура отопления
к электрической сети
– Обесточить систему перед открытием.
– Убедиться в отсутствии напряжения.
– Открыть переднюю обшивку и крышку коробки системы
регулирования.
– Открыть верхний кабельный канал и нижнюю крышку корпуса
HCM-2.
– Обеспечить разделение между цепями низкого и малого
напряжения!
– Снять изоляцию с соединительного кабеля на длину около
70 мм.
– В зависимости от используемого насоса контура отопления
(230 или 400 В) вставить 3- или 5-жильный провод для насоса
контура отопления через кабельный сальник на правой стороне
установки и проложить его в верхнем кабельном канале до
рядных клемм.
– Обеспечить разделение между цепями низкого и малого
напряжения!
– Соответствующим образом подсоединить жилы к клеммам
X1-L1/L2/L3/N/PE. Желто-зеленая жила защитного провода
должна быть примерно на 10 мм длиннее, чем жилы для L
(L1, L2, L3) и N.
– При использовании насоса с регулируемой частотой вращения
необходимо провести сигнальный провод в нижнем кабельном
канале.
Насосы с ШИМ-управлением подсоединяются к клеммам X2-3
и X2-2 (GND). Насосы с управлением по сигналу 0 – 10 В
подсоединяются к клеммам X2-1 и X2-2.
– Закрыть кабельные каналы и крышку коробки системы
регулирования.
F1
PE
N
L3
L2
L1
PE
N
L3
L2
L1
3
2
1
5
4
K1
K2
220V/
400V
Подсоединение насоса контура отопления
X2
X1
230V/
400V
Подсоединение выхода А1 (230 В AC; макс. 1,5 A)*
Вставить соединительный кабель через кабельный сальник
и закрепить кабель.
Подсоединить кабель к клеммам L1, N и
.
Настройка параметров выхода A1 описана в таблице.
* На выход макс. 1,5 A/345 В•А, сумма всех выходов не
более 600 В•А
Подсоединение выхода А1
18. Подсоединение к электрической
сети
об/мин, ШИМ
GND
об/мин, 0 – 10 В
сеть
