Wolf MGK-2-390 [4/68] Указания по безопасности
![Wolf MGK-2-630 [4/68] Указания по безопасности](/views2/1307046/page4/bg4.png)
4 3064473_201508
2. Указания по безопасности

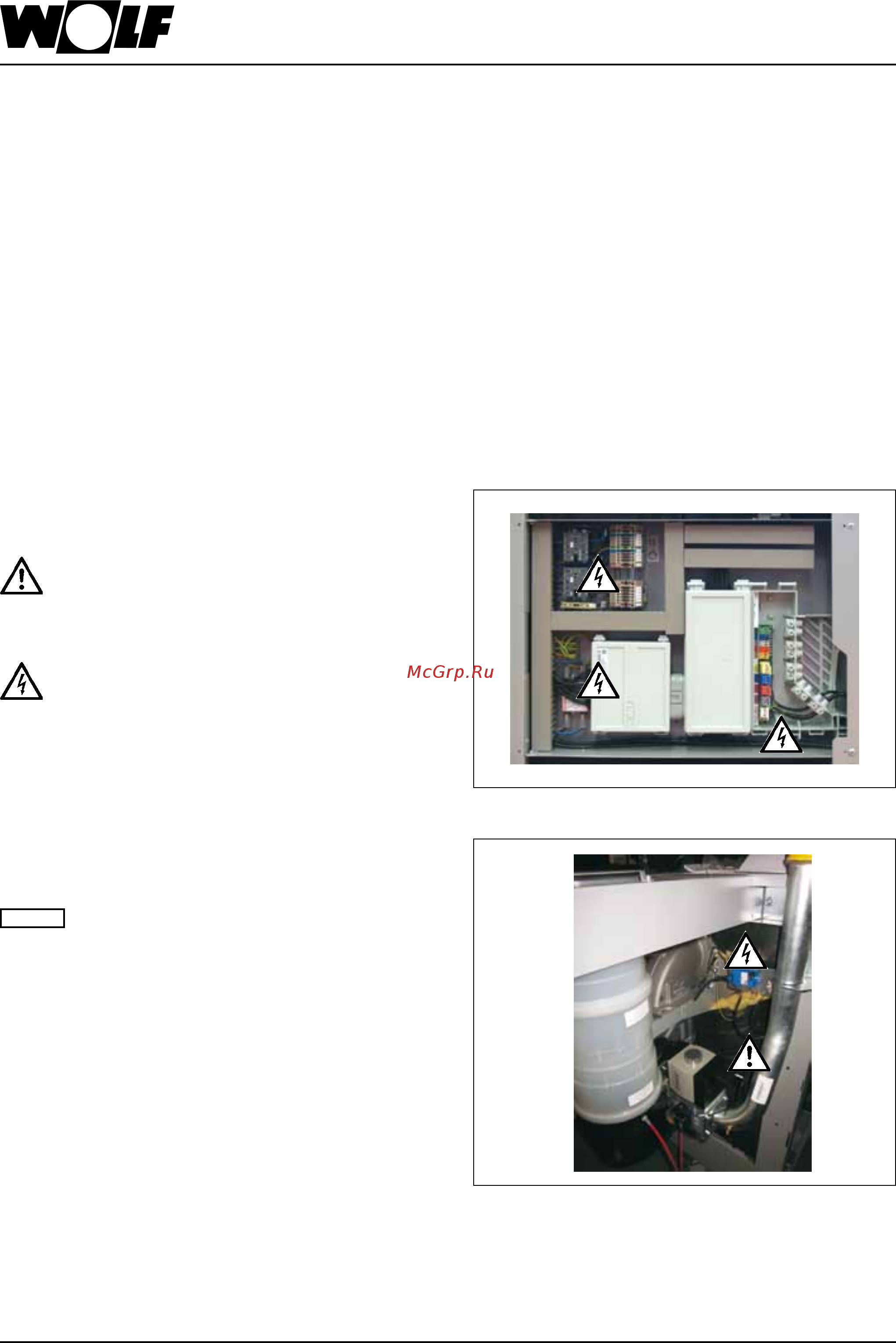

Запальный трансформатор, высоковольтный запальный
электрод, комбинированный газовый клапан, реле
давления газа, вентилятор, камера сгорания
Опасность поражения электрическим током, опасность
отравления и взрыва из-за утечки газа, опасность ожогов
из-за горячих деталей.
Опасность при запахе газа
– Закрыть газовый кран.
– Открыть окна.
– Не использовать электрические выключатели.
– Погасить все источники открытого огня.
– Позвонить по телефону снаружи в предприятие
газоснабжения и авторизованное специализированное
предприятие.
Работы с установкой
– При использовании газа в качестве топлива закрыть
газовый запорный кран и заблокировать его от не-
санкционированного открытия.
– Обесточить установку (например, посредством
отдельного предохранителя, главного выключателя или
аварийного выключателя отопительной системы) и
проверить на отсутствие напряжения.
– Заблокировать установку от повторного включения.
Коробки элементов управления
Опасность поражения электрическим током
В данном описании используются следующие сим-
волы и указательные значки. Эти важные указания
относятся к защите людей и технической безопасности
во время эксплуатации.
Значком «Указание по безопасности»
отмечены указания, которые необходимо
точно соблюдать, чтобы предотвратить
возникновение опасных ситуаций или
получение травм людьми, а также по-
вреждения установки.
Опасность из-за электрического напряжения
на электрических компонентах!
Внимание: перед демонтажем обшивки
необходимо выключить рабочий выклю-
чатель.
Категорически запрещается прикасаться
к электрическим компонентам и контактам при
включенном рабочем выключателе! Сущест-
вует опасность поражения электрическим
током, что может привести к вреду для
здоровья или смерти.
Соединительные клеммы находятся под
напряжением даже при выключенном рабочем
выключателе.
Значком «Внимание» помечены технические
указания, которые необходимо соблюдать,
чтобы предотвратить повреждения и функ-
циональные неисправности установки.
Внимание
Персонал, которому поручено выполнение соответствующих работ, обязан прочитать это руководство перед
началом монтажа, ввода в эксплуатацию или технического обслуживания. Необходимо обеспечить соблюдение
указаний, изложенных в данном руководстве. Несоблюдение этого руководства по монтажу ведет к аннулированию
гарантийных требований к компании Wolf. О монтаже газового отопительного котла необходимо сообщить
соответствующему предприятию газоснабжения и получить от него необходимые разрешения. Необходимо помнить
о том, что в зависимости от региона эксплуатации могут потребоваться разрешения на систему отвода отработавших
газов и подсоединение отвода конденсата к общедоступной канализационной сети. Перед началом монтажа
необходимо проинформировать об этом уполномоченное надзорное ведомство по вопросам пожарной
безопасности, а также ведомство по вопросам канализации. Работы по монтажу, вводу в эксплуатацию и
техническому обслуживанию газового конденсационного котла должны выполняться персоналом, имеющим
соответствующую квалификацию и получившим соответствующие инструкции. Работы с электрическими
компонентами (например, системой регулирования), должны выполняться только квалифицированными
электриками. При выполнении работ по подключению электрического оборудования необходимо местного
предприятия электроснабжения. Газовый конденсационный котел разрешается эксплуатировать только в пределах
его диапазона мощности, который указан в технической документации компании Wolf. Использование установки
по назначению предполагает только применение для систем отопления и ГВС согласно стандарту DIN EN 12828.
Запрещается демонтировать, каким-либо образом обходить или иным образом выводить из строя
предохранительные и контрольные устройства и приспособления. Газовый конденсационный котел разрешается
эксплуатировать только в технически безупречном состоянии. Неисправности и повреждения, которые отрицательно
влияют или могут отрицательно повлиять на безопасность, должны немедленно устраняться соответствующими
специалистами. Неисправные детали и компоненты установки разрешается заменять только оригинальными
запасными частями компании Wolf.
