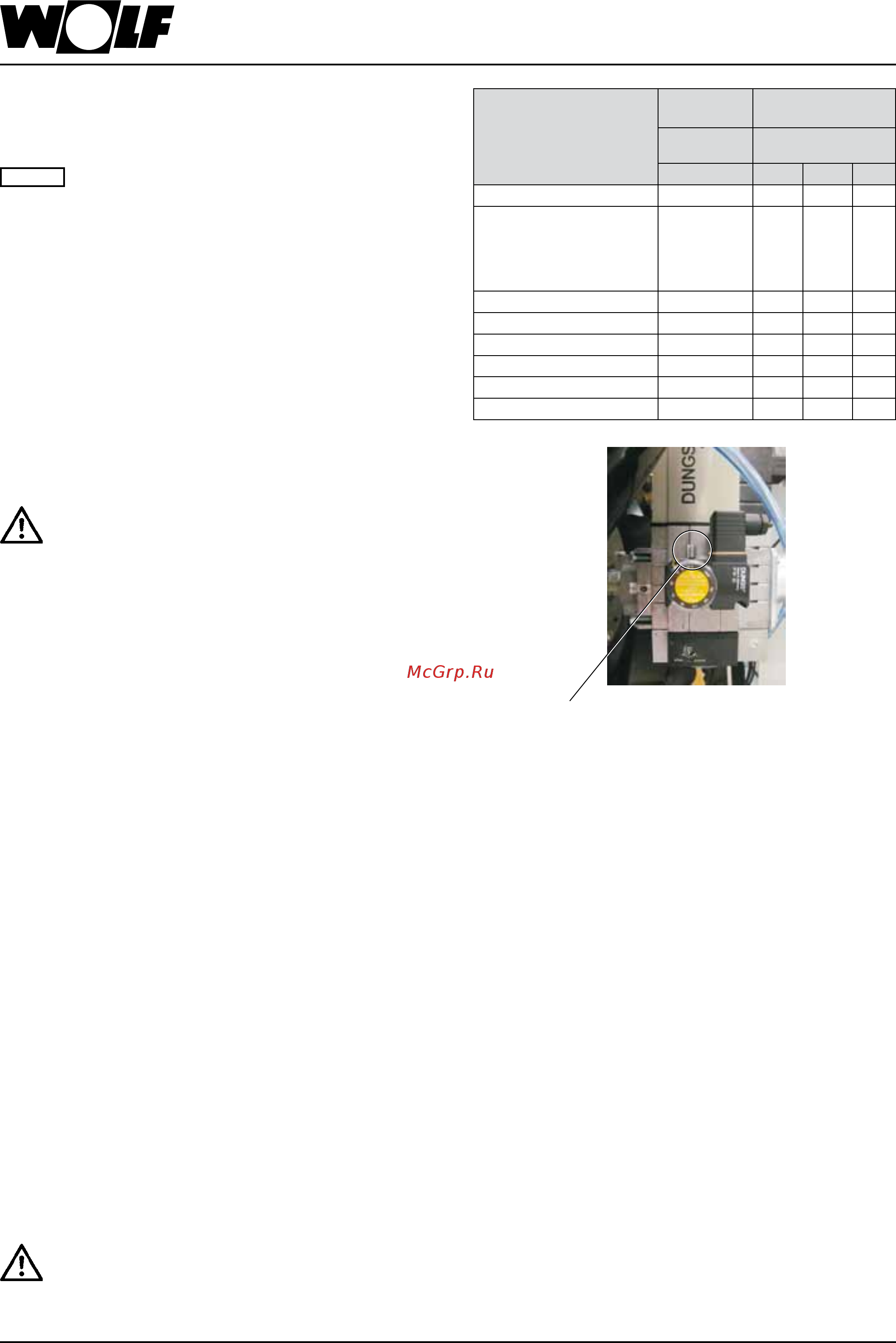

54 3064473_201508
30. Проверка давления
магистрального газа
Проверка подсоединяемого давления газа
(скоростного напора газа)
Работы с газоведущими компонентами
разрешается выполнять только авто-
ризованному специалисту. В случае
ненадлежащего выполнения работ воз-
можна утечка газа, что ведет к опасности
взрыва, удушения и отравления.
• Выключить главный выключатель установки.
• Открутить резьбовую пробку на измерительном
штуцере на два оборота.
• Медленно открыть газовый запорный кран.
• Сжечь выходящий газ через водяной затвор,
пока не перестанет выходить воздух.
• Подсоединить дифференциальный манометр на
измерительном штуцере к «+». Выход «-»
должен использоваться для атмосферы.
• Включить главный выключатель.
После запуска котла считать значение
подсоединительного давления на
дифференциальном манометре.
• Выключить главный выключатель.
Закрыть газовый запорный кран
• Снять дифференциальный манометр и снова
герметично закрыть измерительный штуцер
резьбовой пробкой.
• Открыть газовый запорный кран.
• Убедиться в отсутствии утечки газа из
измерительного штуцера.
• Установить переднюю обшивку.
• Установить кожух горелки.
Если не все винты закручены герме-
тично, возникает опасность утечки
газа, что может привести к взрыву,
удушению и отравлению.
Дифференциальный манометр
Страна назначения Категория
установки
Давление газа
в мбар
Природ-
ный газ
Природ-
ный газ
ном мин. макс
DE I2ELL 20 18 25
AT, BG, CH, CZ, DK,
EE, ES, FI, GB, GR, HR,
IE, IS, IT, LT, LV, NO, PT,
RO, RU, SE, SI, SK, TR
I2H 20 18 25
LU I2E 20 18 25
PL I2ELw 20 18 25
BE I2E(R) 20/25 18 30
FR I2Esi 20/25 18 30
HU I2HS 25 18 30
NL I2L 25 18 30
Страны назначения, категория газа и
подсоединяемое давление
Если давление магистрального газа находится
за пределами указанного диапазона, не раз-
решается выполнять какие-либо настройки и
вводить установку в эксплуатацию.
