Wolf MGK-2-390 [24/68] Воздуховод дымоход
![Wolf MGK-2-390 [24/68] Воздуховод дымоход](/views2/1307046/page24/bg18.png)
24 3064473_201508

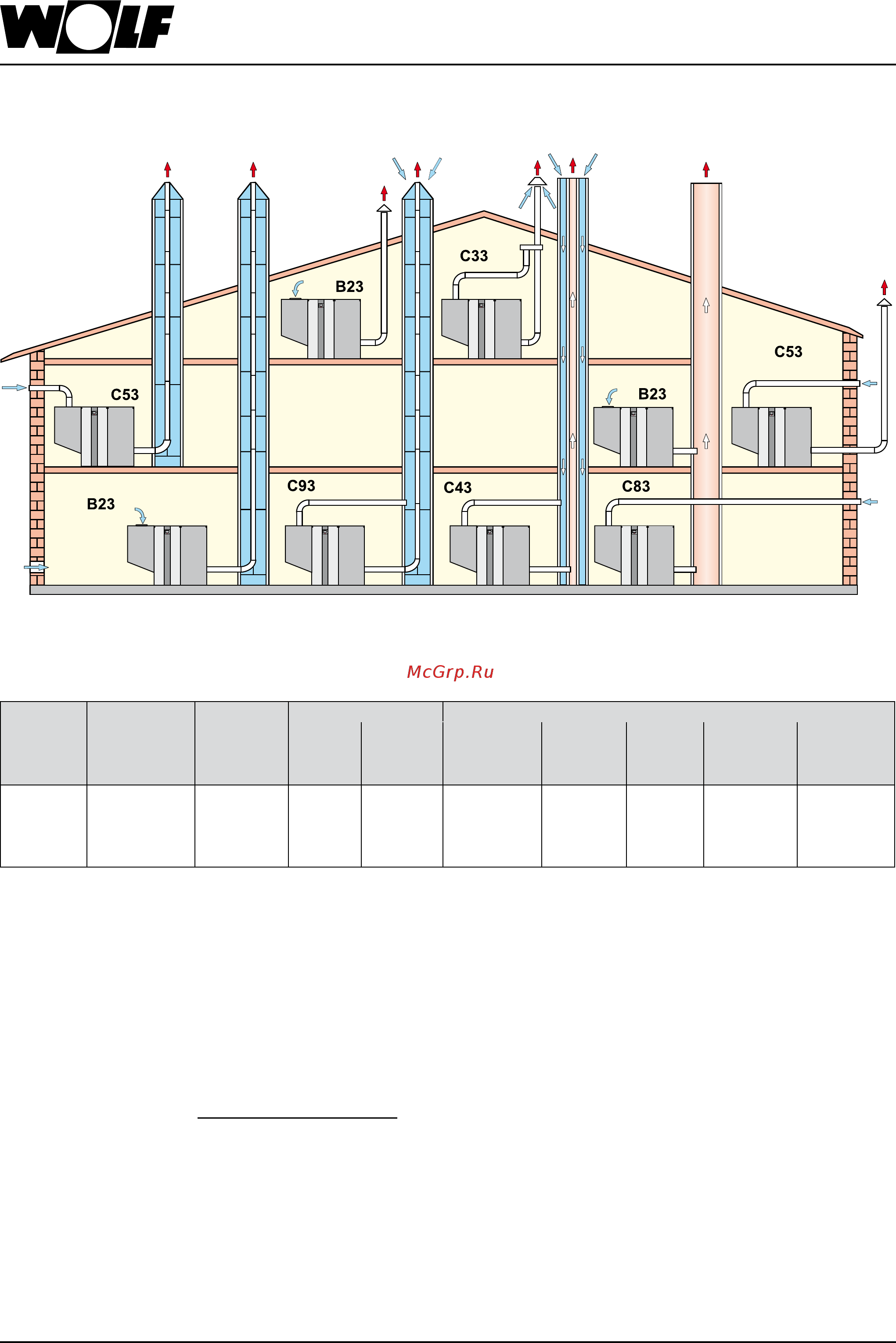

17. Воздуховод/Дымоход
1)
Для вида B23 воздух для горения поступает из помещения установки (подача воздуха для горения из помещения).
Подача воздуха для горения должна выполняться из атмосферы (см. DVGW-TRGI).
2)
Германия
3)
Австрия/Швейцария
В случае вида C воздух для сгорания поступает снаружи через закрытую систему (подача воздуха для горения из
атмосферы). Для этого необходимо снять решетку с приточного воздуховода.
В случае вида C и отвода ОГ с избыточным давлением без особых требований к герметичности в котловом
помещении необходимо вентиляционное отверстие размерами 1x150 см² или 2x75 см².
Виды подсоединения
Модель
котла
Вид газового
котла
1)
Категория
Режим эксплуатации Возможность подсоединения
забор
воздуха из
поме-
щения
забор
воздуха из
атмосферы
Влагостойкая
дымовая труба
Труба
с воздухо-
водом/
дымоходом
Возду-
ховод/
дымоход
Труба ОГ
согл. СНиП
Влагостойкая
труба ОГ
MGK-2 B23, B23P,
C33, C43,
C53, C63,
C83, C93
I
2ELL
2)
I
2H
3)
да да C83 C43 C33,
C53, C63
C53, C63 B23, C53,
C83
Воздуховод/дымоход
