101
4. Fassettlõikamine
Joon.34
Keerake hoob lahti ja kallutage soovitud
kaldenurga seadmiseks saetera (juhinduge
eespool toodud lõigust „Kaldenurga
reguleerimine"). Kindlasti kinnitage hoob korralikult
uuesti, et kaldenurk turvaliselt fikseerida.
Fikseerige töödeldav detail kinnitusrakise abil.
Veenduge, et kelk on lõpuni operaatori poole
tõmmatud. Lülitage tööriist sisse (tera ei tohi ikka
veel detaili vastu puutuda) ning oodake, kuni tera
saavutab täiskiiruse. Seejärel langetage käepide
madalaimasse asendisse, avaldades samal ajal
teraga paralleelset survet, ning LÜKAKE KELKU
TÖÖDELDAVA DETAILI LÕIKAMISEKS
JUHTPIIRDE SUUNAS. Kui lõige on teostatud,
lülitage tööriist välja ja OODAKE TERA TÄIELIKU
PEATUMISENI enne, kui viite tera tagasi
ülestõstetud asendisse.
HOIATUS:
• Kui olete saeketta faasisaagimiseks valmis
seadnud, veenduge enne masina kasutamist
selles, et kelgu ja saeketta liikumisteekond on
vaba kogu kavandatava saagimise ulatuses.
Kelgu või saeketta liikumise katkestamine
saagimise käigus võib põhjustada ootamatu
tagasilöögi, mis võib kaasa tuua tõsise vigastuse.
• Hoidke käed faasisaagimise ajal saeketta teelt
eemal. Saeketta nurk võib saeketta tegelikku
teekonda saagimise käigus kasutaja eest varjata,
kokkupuude saekettaga põhjustab tõsise
vigastuse.
• Saeketast ei tohiks tõsta enne selle täielikku
seiskumist. Faasisaagimise käigus võib
mahasaetud klots jääda toetuma vastu saeketta
külge. Kui saeketas tõstetakse üles enne selle
seiskumist, võib ketas haarata klotsi kaasa ja
paisata eemale, purustades selle ning tekitades
tõsiste vigastuste ohu.
NB!:
• Käepideme allavajutamisel avaldage saekettaga
paralleelset survet. Kui eerungiplaadile püstjalt
survet avaldada või kui surve suunda saagimise
ajal muuta, siis väheneb saagimise täpsus.
• Enne faasisaagimist võib osutuda vajalikuks
liikuva piirde reguleerimine. Vt osa pealkirjaga
„Juhtpiirde reguleerimine“.
5. Liitlõikamine
Liitsaagimine kujutab endast töödeldava detaili
samaaegset kaldsaagimist ja eerunginurga
saagimist. Liitsaagimist saab teostada tabelis
näidatud nurga all.
Eerunginurk Fassettnurk
Vasak 0 - 45
Vasak ja parem 0 - 45
010340
Liitlõike teostamisel juhinduge lõikudest
„Presslõikamine", „Liuglõike teostamine",
„Kaldlõike teostamine" ja „Fassettlõikamine".
6. Kaare- ja nõgusprofiili freesimine
Kaare- ja nõgusprofiile lõigatakse liitlõikesaega,
mille puhul teostatakse saematerjali
vigurprofileerimine eerungialuse lamedal pinnal.
Kaare vigurprofiili lõikamiseks on kaks erinevat ja
nõgusprofiili lõikamiseks üks võimalus; 52/38°
kaareprofiili lõikamine, 45° kaareprofiili lõikamine
ning 45° nõgusprofiili lõikamine. Vt illustratsioone.
Joon.35

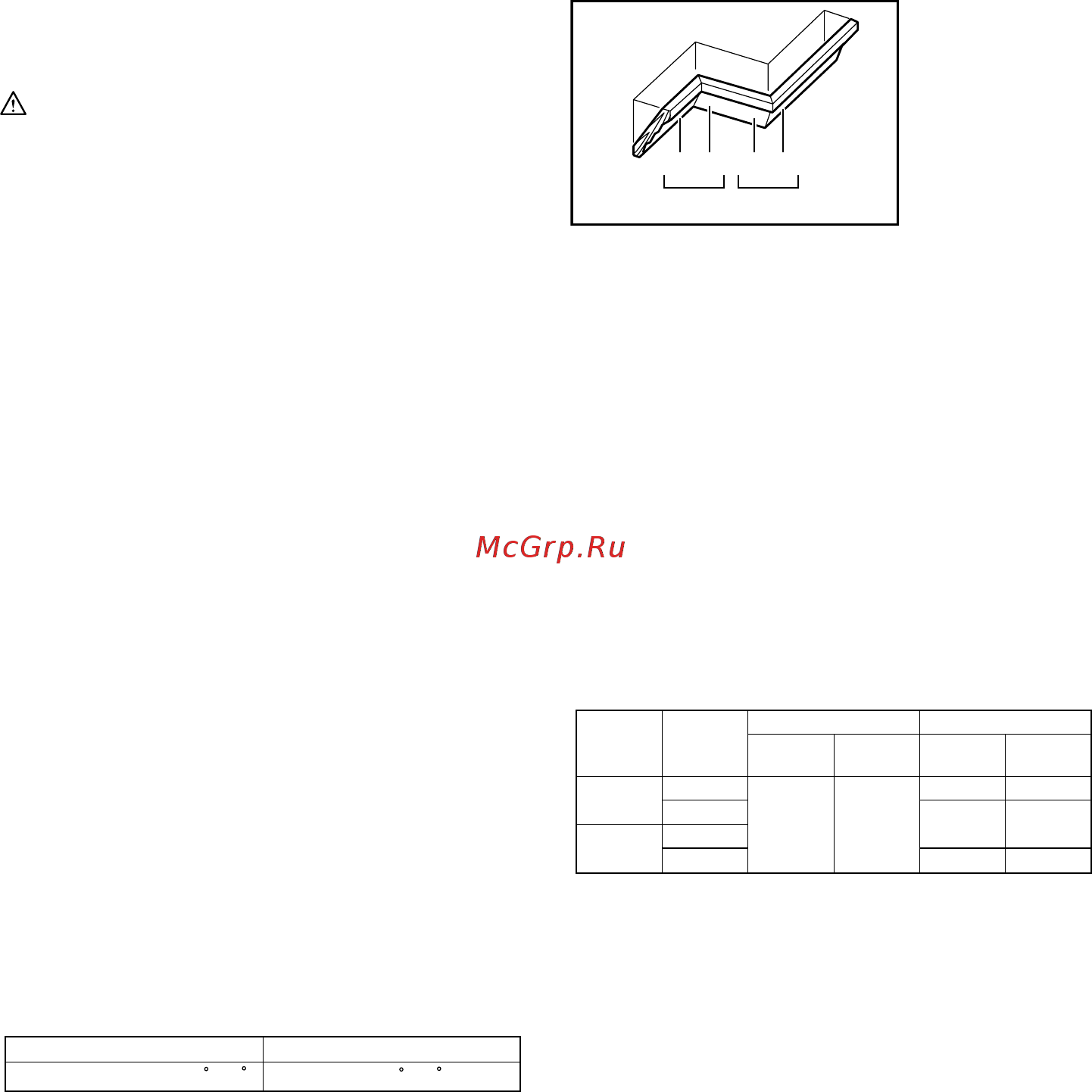

On olemas kaare- ja nõgusprofiilide ühendused,
mis sobivad 90° sisenurkadesse ((1) ja (2) joon. A)
ja 90° välisnurkadesse ((3) ja (4) joon. A).
(1) (2) (3)(4)
1 2
Joon. A
001556
Joon.36
Mõõtmine
Mõõtke ära seina pikkus ja seadistage töödeldava
detaili soovitud pikkus lõikamiseks lauale.
Kontrollige alati, et lõigatud detaili pikkus
töödeldava detaili tagaosas on sama mis seina
pikkus. Seadistage lõike pikkus vastavalt
lõikenurgale. Testimiseks kasutage alati erinevaid
lõikeid, et saagimisnurka kontrollida.
Kaare- ja nõgusprofiilide saagimisel seadistage
fassett-lõike ja kaldenurk nagu näidatud tabelis (A)
ja asetage vormid saagimisalusele nagu näidatud
tabelis (B).
Vasakpoolne fassett-lõige
Freesimisasend
joon. A
Fassettnurk Eerunginurk
Välisnurga
jaoks
Sisenurga
jaoks
52/38° tüüp 45° tüüp
Parem 31,6°
45° tüüp
Vasak 33,9° Vasak 30°
52/38° tüüp
Vasak 31,6° Vasak 35,3°
Parem 35,3°
Parem 35,3°Parem 31,6°
(1)
(2)
(3)
(4)
Tabel (A)
006361
1. Sisenurk
2. Välisnurk
