92
TEHNILISED ANDMED
Mudel LS0815F / LS0815FL
Tera läbimõõt 216 mm
Tera paksus 1,5 - 2,5 mm
Augu läbimõõt
- Kõik riigid väljaspool Euroopat 25,4 mm
- Euroopa riigid 30 mm
Max eerunginurk Vasak 50°, parem 60°
Max fassettnurk Vasak 48°, parem 5°
Max lõikeulatus (K x L) läbimõõduga 216 mm
Fassettnurk
Eerunginurk
45° (vasak) 5° (parem) 0°
0° 50 mm x 305 mm 60 mm x 305 mm 65 mm x 305 mm
45° 50 mm x 215 mm - 65 mm x 215 mm
60° (parem) - - 65 mm x 150 mm
Nimipinge 220 - 240 V, 50 - 60 Hz
Nimivõimsus 1 400 W, S6 40% 5 min
Pöörlemissagedus koormuseta (min
-1
) 5 000
Laseri tüüp (ainult LS0815FL) Punane laser 650 nm, 1 mW (laseri klass 2)
Mõõtmed (P x L x K) 755 mm x 450 mm x 488 mm
Netomass Kõik riigid väljaspool Euroopat•••14,1 kg
Euroopa riigid•••LS0815F 14,1 kg
••• LS0815FL 14,2 kg
Kaitseklass /II
• Meie jätkuva teadus- ja arendustegevuse programmi tõttu võidakse siin antud tehnilisi andmeid muuta ilma ette teatamata.
• Tehnilised andmed võivad olla riigiti erinevad.
• Kaal vastavalt EPTA protseduurile 01/2003
END223-4

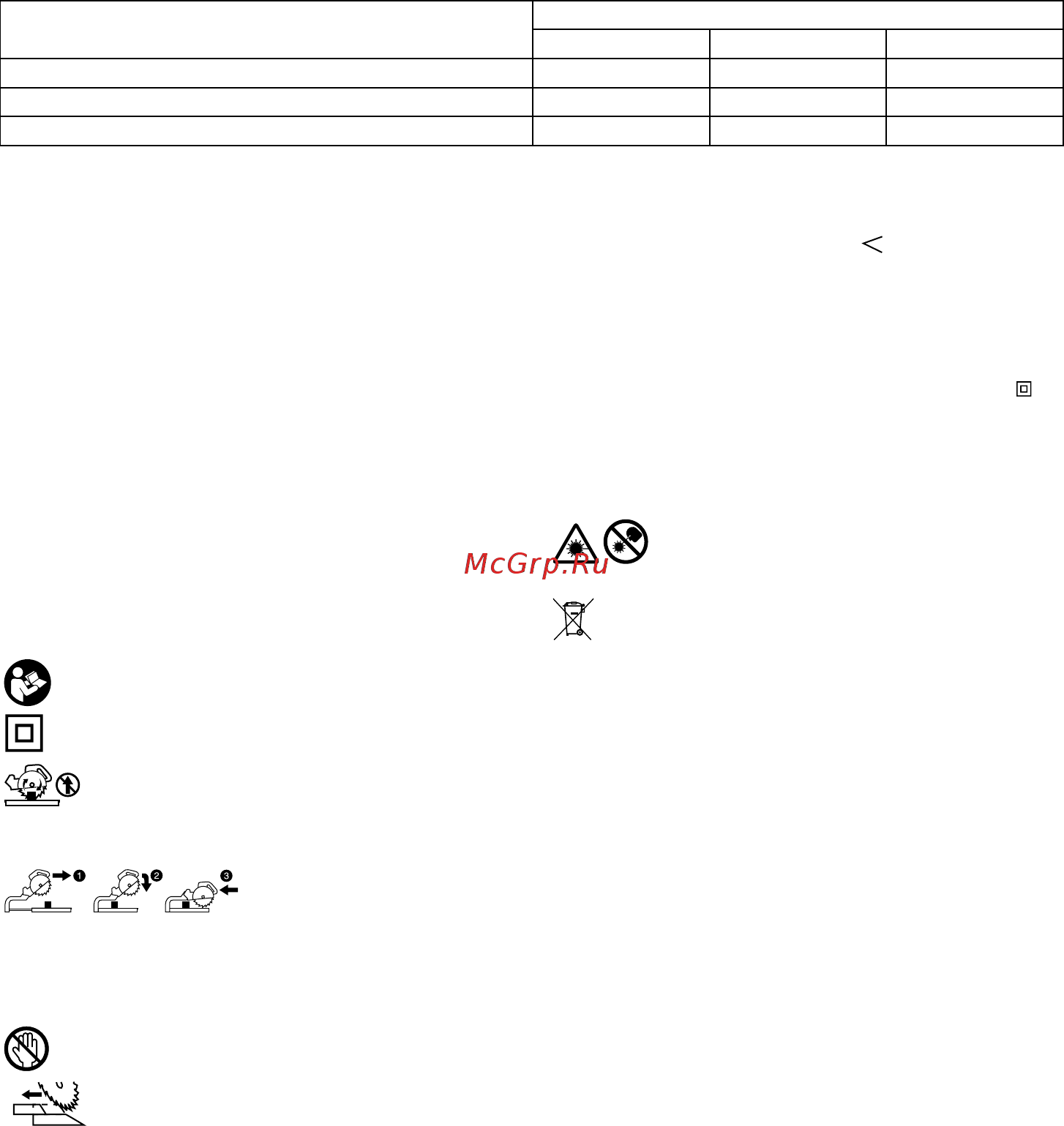

Sümbolid
Järgnevalt kirjeldatakse seadmetel kasutatavaid
tingmärke. Veenduge, et olete nende tähendusest aru
saanud enne seadme kasutamist.
･ Lugege kasutusjuhendit.
･ KAHEKORDNE ISOLATSIOON
･ Vältimaks lenduvate osakeste poolt
põhjustatud vigastusi, hoidke pärast
lõikamist saepea all, kuni saetera on
täielikult seiskunud.
･ Kui teostate lõikamist kelk-mehhanismi
abil, tõmmake esmalt kelk täielikult
välja ja vajutage käepide alla, seejärel
tõugake kelku juhtpiirde suunas.
･ Ärge asetage kätt ega sõrmi lõiketera
lähedusse.
･ Seadke liikuvad piirded nii, et need ei
puutuks lõiketera vastu, ning
reguleerige lõiketera kaitse õigesti.
･ LASERKIIRGUS: Ärge vaadake kiire
sisse. Otsene laserkiir võib kahjustada
teie silmi.
･ Üksnes ELi liikmesriikidele
Ärge käidelge kasutuskõlbmatuks
muutunud elektriseadmeid koos
olmejäätmetega!
Vastavalt Euroopa Parlamendi ja
Nõukogu direktiivile elektri- ja
elektroonikaseadmete jäätmete kohta
ning direktiivi nõuete kohaldamisele
liikmesriikides tuleb kasutuskõlbmatuks
muutunud elektriseadmed koguda
eraldi ja keskkonnasäästlikult
korduskasutada või ringlusse võtta.
ENE006-1
Ettenähtud kasutamine
Tööriist on ette nähtud puidu täpseks sirgjooneliseks ja
faasimiseks. Sobivate saeteradega on võimalik saagida
ka alumiiniumi.
ENF002-2
Toiteallikas
Seadet võib ühendada ainult andmesildil näidatud pingele
vastava pingega toiteallikaga ning seda saab kasutada
ainult ühefaasilisel vahelduvvoolutoitel. Seadmel on
kahekordne isolatsioon ning seega vőib seda kasutada ka
ilma maandusjuhtmeta pistikupessa ühendatult.
