36
TEKNISKE DATA
Modell LS0815F / LS0815FL
Bladdiameter 216 mm
Bladtykkelse 1,5 - 2,5 mm
Hulldiameter
- For alle land utenfor Europa 25,4 mm
- For land i Europa 30 mm
Maks. gjæringsvinkel Venstre 50° høyre 60°
Maks. skråvinkel Venstre 48° høyre 5°
Maks. skjærekapasitet (H x B) med 216 mm i diameter
Skjæringsvinkel
Gjæringsvinkel
45° (venstre) 5° (høyre) 0°
0° 50 mm x 305 mm 60 mm x 305 mm 65 mm x 305 mm
45° 50 mm x 215 mm - 65 mm x 215 mm
60° (høyre) - - 65 mm x 150 mm
Merkespenning 220 - 240 V, 50 - 60 Hz
Nominelt inntak 1 400 w, S6 40 % 5 min
Hastighet uten belastning (min
-1
) 5 000
Lasertype (kun LS0815FL) Rød laser 650 nm, 1mW (laserklasse 2)
Mål (L x B x H) 755 mm x 450 mm x 488 mm
Nettovekt For alle land utenfor Europa•••14,1 kg
For land i Europa•••LS0815F 14,1 kg
••• LS0815FL 14,2 kg
Sikkerhetsklasse /II
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data kan variere fra land til land.
• Vekt i henhold til EPTA-prosedyre 01/2003
END223-4

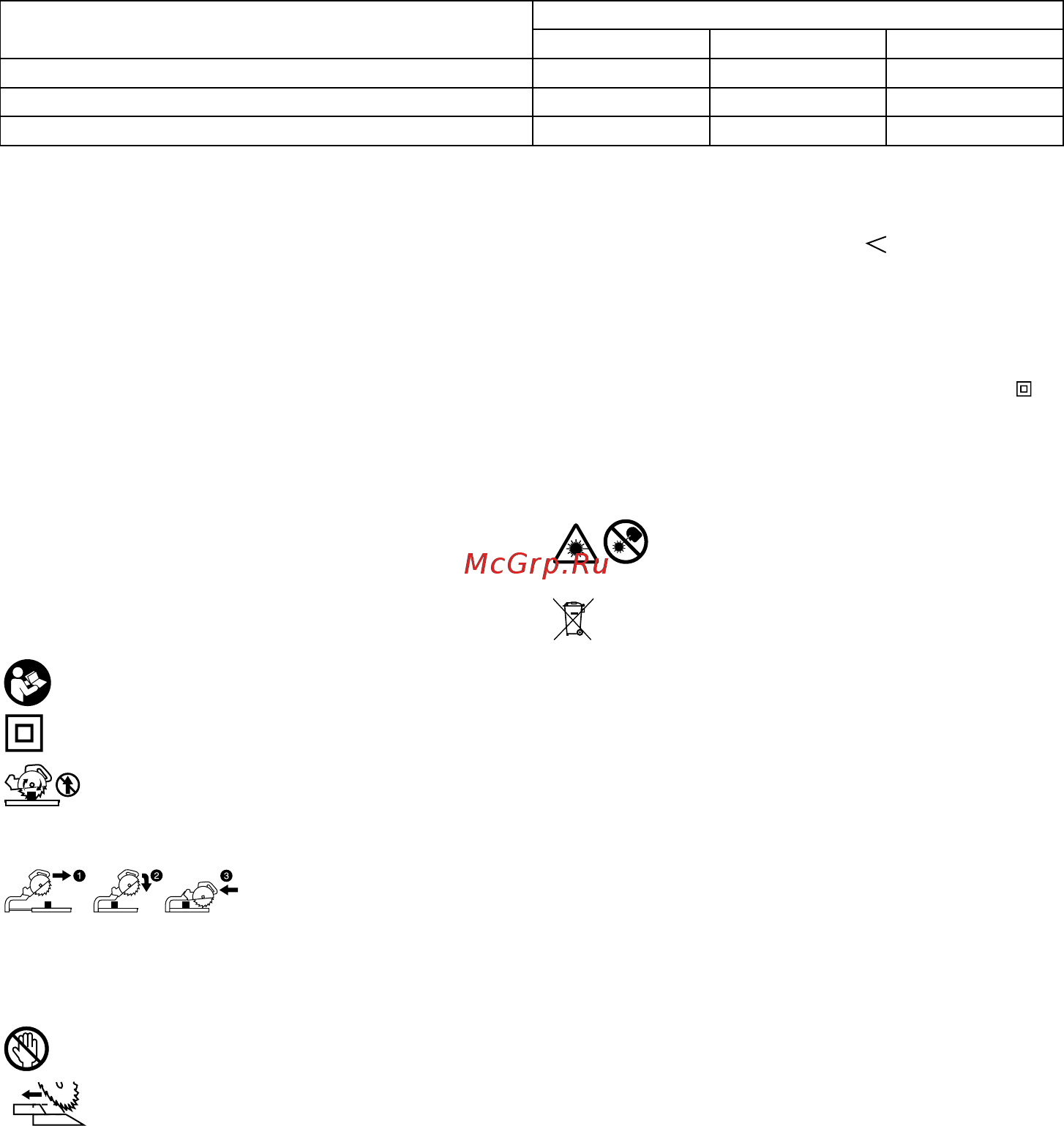

Symboler
Nedenfor ser du symbolene som brukes for dette
utstyret. Forviss deg om at du forstår hva de betyr, før
du begynner å bruke maskinen.
･ Les bruksanvisningen.
･ DOBBEL ISOLERING
･ For å unngå skader som følge av
flygende flis, må du holde saghodet
nede etter at sagingen er avsluttet, helt
til bladet har stoppet helt.
･ Når du gjør et glidekutt, dra først
føreanlegget helt og trykk ned
håndtaket, og trykk så føreanlegget mot
veiledningsanlegget.
･ Ikke legg hender eller fingre nær
sagbladet.
･ Juster skyvevernene godt unna
sagbladet og sagbladvernet.
･ LASERSTRÅLING: Du må ikke se rett
på strålen. Direkte laserstråler kan
skade øynene dine.
･ Kun for EU-land
Kast aldri elektroutstyr i
husholdningsavfallet!
I henhold til EU-direktivet om kasserte
elektriske og elektroniske produkter og
direktivets iverksetting i nasjonal rett,
må elektriske produkter som ikke
lenger skal brukes, samles separat og
returneres til et miljøvennlig
gjenvinningsanlegg.
ENE006-1
Beregnet bruk
Denne maskinen er laget for nøyaktig, rett- og
gjæringsskjæring i tre. Med riktig sagblad kan også
aluminium sages.
ENF002-2
Strømforsyning
Maskinen må bare kobles til en strømkilde med samme
spenning som vist på typeskiltet, og kan bare brukes
med enfase-vekselstrømforsyning. Den er dobbelt
verneisolert og kan derfor også brukes fra kontakter
uten jording.
