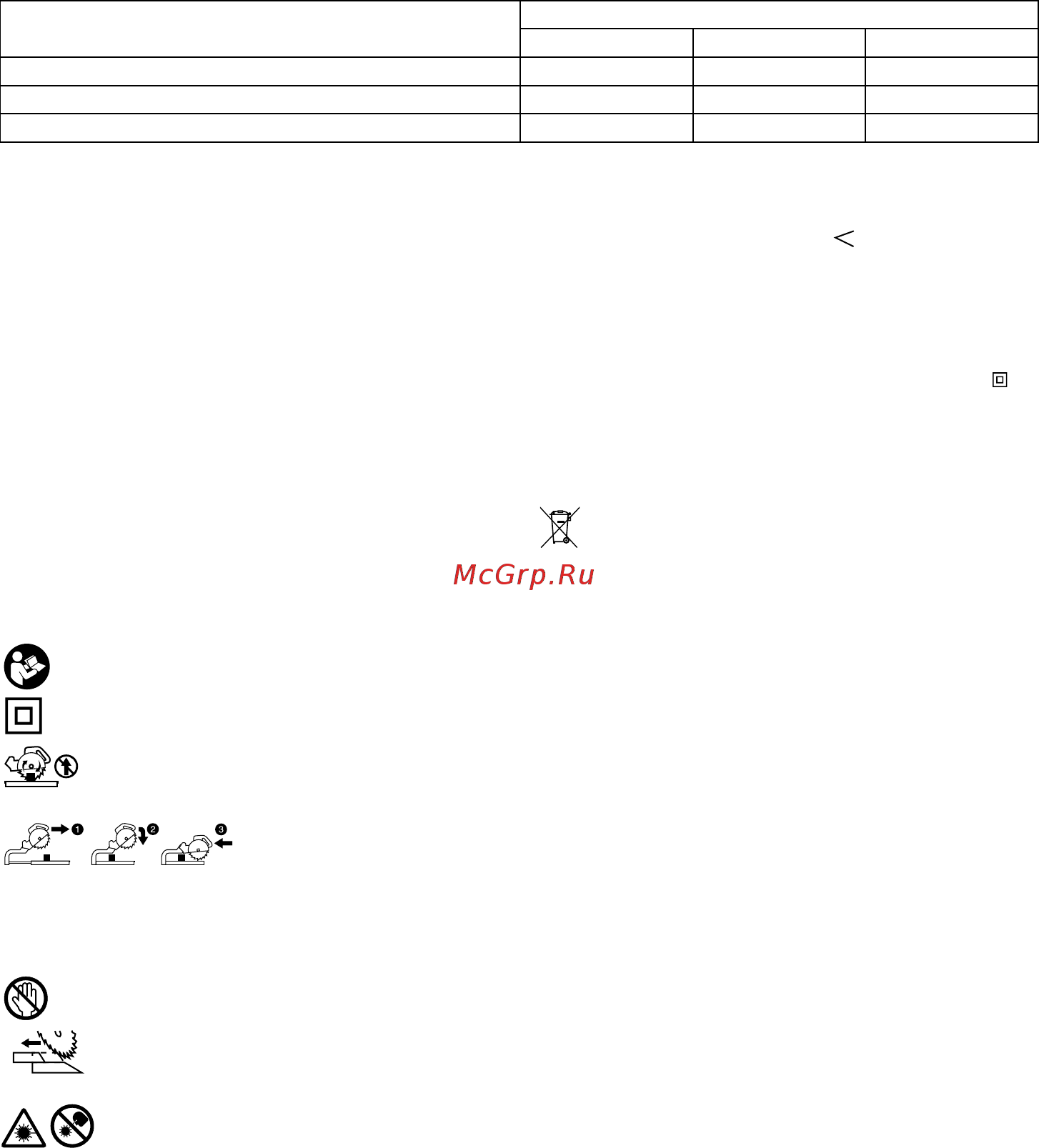

64
SPECIFIKĀCIJAS
Modelis LS0815F / LS0815FL
Asmens diametrs 216 mm
Asmens biezums 1,5 - 2,5 mm
Cauruma diametrs
- Visām citām valstīm, izņemot Eiropas valstis 25,4 mm
- Eiropas valstīm 30 mm
Maks. zāģēšanas leņķis Pa kreisi 50°, Pa labi 60°
Maks. slīpleņķis Pa kreisi 48°, Pa labi 5°
Maks. zāģēšanas ietilpība (A x P) ar asmeni 216 mm diametrā
Slīpais leņķis
Zāģēšanas leņķis
45° (pa kreisi) 5° (pa labi) 0°
0° 50 mm x 305 mm 60 mm x 305 mm 65 mm x 305 mm
45° 50 mm x 215 mm - 65 mm x 215 mm
60° (pa labi) - - 65 mm x 150 mm
Nominālais spriegums 220 - 240 V, 50 - 60 Hz
Nominālā ievade 1 400 W, S6 40 % 5 min
Tukšgaitas ātrums (min
-1
) 5 000
Lāzera veids (tikai modelim LS0815FL) Sarkanais lāzers 650 nm, 1mW (Lāzera klase 2)
Gabarīti (G x P x A) 755 mm x 450 mm x 488 mm
Neto svars Visām citām valstīm, izņemot Eiropas valstis•••14,1 kg
Eiropas valstīm•••LS0815F 14,1 kg
••• LS0815FL 14,2 kg
Drošības klase /II
• Dēļ mūsu nepārtrauktās pētniecības un izstrādes programmas, šeit dotās specifikācijas var mainīties bez brīdinājuma.
• Atkarība no valsts specifikācijas var atšķirties.
• Svars atbilstoši EPTA-Procedure 01/2003
END223-4
Simboli
Zemāk ir attēloti simboli, kas attiecas uz iekārtu. Pirms
darbarīka izmantošanas pārliecinieties, vai pareizi
izprotat to nozīmi.
･ Izlasiet rokasgrāmatu.
･ DUBULTA IZOLĀCIJA
･ Lai izvairītos no atlecošiem gružiem,
turpiniet turēt zāģa augšdaļu uz leju
līdz asmens ir pilnībā apstājies.
･ Veicot slīdes zāģēšanu, vispirms
pavelciet rāmi līdz galam un nospiediet
rokturi, pēc tam pastumiet rāmi
virzošās barjeras virzienā.
･ Neturiet roku vai pirkstus asmens
tuvumā.
･ Pareizi noregulējiet slīdošos
ierobežotājus, lai tie nepieskartos
asmenim un asmens aizsargam.
･ LĀZERA RADIĀCIJA: neskatieties uz
lāzera staru. Tiešs lāzera stars var radīt
acu bojājumus.
･ Tikai ES valstīm
Neizmest elektrisko aprī
kojumu
sadzīves atkritumos!
Saskaņā ar Eiropas direktīvu par
lietotajām elektroiekārtām un
elektronikas iekārtām un tās iekļaušanu
valsts likumdošanā lietotais elektriskais
aprīkojums jāsavāc atsevišķi un
jānogādā otrreizējai pārstrādei vidi
saudzējošā veidā.
ENE006-1
Paredzētā lietošana
Šis darbarīks ir paredzēts precīziem taisniem un slīpiem
iegriezumiem kokā. Ar piemērotiem zāģa asmeņiem
iespējams zāģēt arī alumīniju.
ENF002-2
Strāvas padeve
Darbarīks jāpievieno tikai tādai strāvas padevei, kuras
spriegums ir tāds pats, kā norādīts uz plāksnītes ar
nosaukumu, un to var ekspluatēt tikai ar vienfāzes
maiņstrāvas padevi. Darbarīks aprīkots ar divkāršo
izolāciju, tādēļ to var izmantot arī, pievienojot
kontaktligzdai bez iezemējuma vada.
ENG905-1
Troksnis
Tipiskais A-svērtais trokšņa līmenis ir noteikts saskaņā
ar EN61029:
