29
vagnen förs längs hela vägsträckan. Om
klingan kommer i kontakt med glidkåpan kan
det leda till bakkast eller oväntad rörelse för
materialet och allvarlig personskada.
Fig.31
FÖRSIKTIGT!
• För det skjutbara anhållet till vänster och fäst det
såsom visas i figuren vid vinkelsågning. I annat fall
kommer det i kontakt med klingan eller en del av
maskinen, vilket kan leda till allvarliga skador på
användaren.
Maskinen är utrustad med det skjutbara anhållet vilket
vanligen ska placeras såsom visas i figuren.
Vid vänsterställd vinkelsågning ska det dock ställas in i
det vänstra läget, såsom visas i figuren, om
maskinhuvudet kommer i kontakt med det.
Glöm inte att flytta tillbaka det skjutbara anhållet till dess
ursprungliga läge och fäst det genom att dra åt
låsskruven hårt när vinkelsågningen är klar.
Vertikal tving
Fig.32
Den vertikala tvingen kan monteras antingen på vänster
eller höger sida om anhållet. Sätt i tvingens fäststav i
hålet på anhållet och dra åt skruven på anhållets
baksida för att fästa tvingens fäststav.
Sätt tvingarmen i läge så att den passar till
arbetsstyckets tjocklek och form och fäst den sedan
genom att dra åt skruven. Om skruven som fäster
tvingarmen kommer i kontakt med anhållet måste den
flyttas till tvingarmens andra sida. Se till att ingen del av
maskinen kommer i kontakt med tvingen när
maskinhandtaget sänks till sin lägsta position eller när
vagnen skjuts framåt eller dras bakåt hela vägen. Om
någon del kommer i kontakt med tvingen monterar du
om den.
Tryck arbetsstycket plant mot anhållet och
geringsskivan. Placera arbetsstycket i önskat sågläge
och fäst det stadigt genom att dra åt tvingens ratt.
VARNING!
• Arbetsstycket måste fästas säkert mot
geringsskivan och anhållet med tvingen under
all drift. Om arbetsstycket inte är korrekt fastsatt
mot anhållet kan arbetsstycket röra sig under
sågarbetet och orsaka möjlig skada på klingan och
att arbetsstycket kastas iväg samt att du förlorar
kontroll över maskinen vilket leder till allvarlig
personskada.
Hållare
Fig.33
Hållarna kan monteras på endera sidan för att på ett
praktiskt och bekvämt sätt hålla arbetsstyckena
horisontellt. Skjut in hållarens fäststavar helt i hålen i
sågbordet. Fäst sedan hållarna ordentligt med
skruvarna.
VARNING!
• Stöd alltid ett långt arbetsstycke så att det är
på samma nivå som geringsskivans ovansida
för att få ett exakt sågresultat och för att
förhindra att du förlorar kontrollen över
maskinen. Med korrekt stöd av arbetsstycket
undviker du att klingan nyper fast och eventuellt
orsakar ett BAKÅTKAST vilket kan resultera i
allvarlig personskada.
ANVÄNDNING
OBS:
• Se till att lösgöra handtaget från dess nedsänkta
läge genom att dra ut låstappen.
•
Tryck inte för mycket på handtaget vid sågningen.
Detta kan leda till att motorn överbelastas och/eller
försämrad sågning. Tryck ner handtaget endast så
mycket som behövs för att sågningen ska löpa
smidigt utan att klingans hastighet minskar påtagligt.
• Tryck försiktigt ner handtaget för att såga. Om
handtaget trycks ner hårt eller i sidled kommer
klingan att vibrera vilket ger sågmärken i
arbetsstycket samtidigt som sågprecisionen
försämras.
• Vid skjutsågning skall vagnen försiktigt tryckas mot
anhållet utan att stoppa. Om vagnens rörelser
upphör under sågningen lämnas ett märke på
arbetsstycket och precisionen i snittet minskar.
VARNING!
• Kontrollera att inte klingan är i kontakt med
arbetsstycket eller något annat innan sågen
sätts på.
I annat fall kan det leda till bakåtkast och allvarlig
personskada.

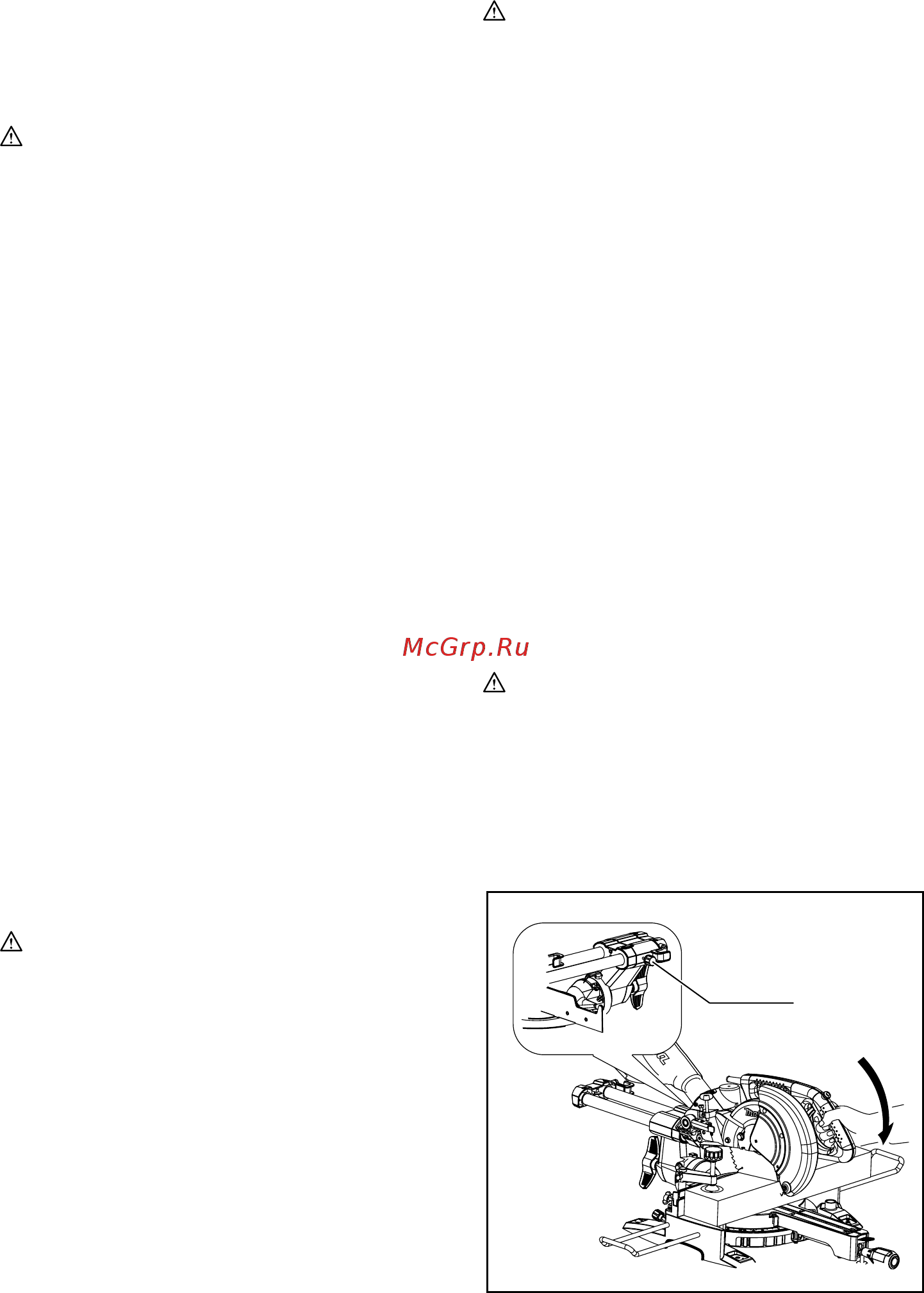

1. Sågning genom tryck (sågning av små
arbetsstycken)
1
014290
1. Låsskruv
